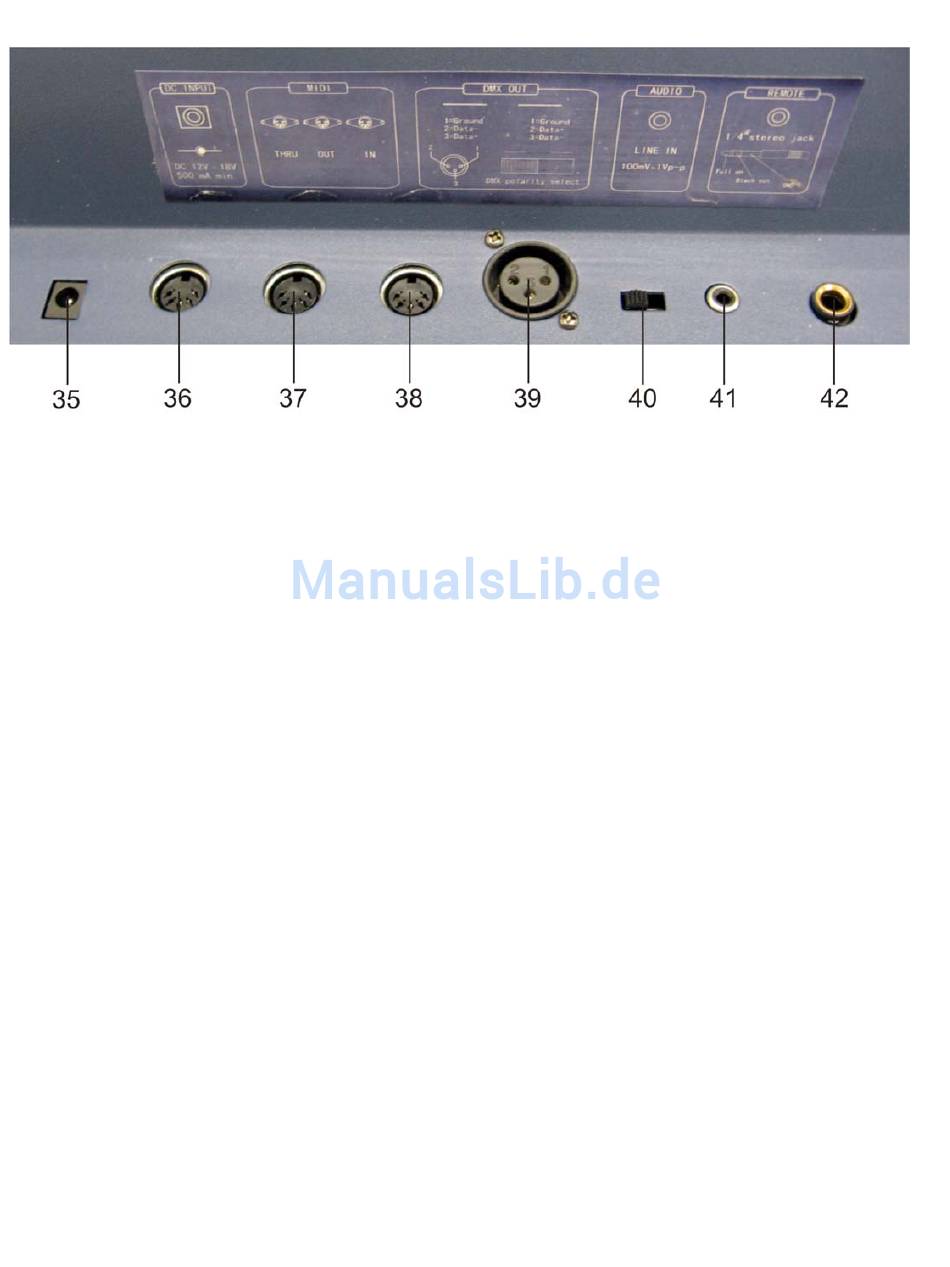

Schalttafel Rückseite
Abb. 2
35) DC Input: DC 12-20V, 500 mAMin.
36) MIDI Thru: MIDI-Schnittstellen, um einen Sequencer oder eine MIDI-Vorrichtung anzuschließen.
37) MIDI Out: MIDI-Schnittstellen, um einen Sequencer oder eine MIDI-Vorrichtung anzuschließen.
38) MIDI In: MIDI-Schnittstellen, um einen Sequencer oder eine MIDI-Vorrichtung anzuschließen.
39) DMX OUT: Dieser Anschluß sendet Ihren DMX-Wert zum DMX-Gerät oder zum DMX-Pack.
40) DMX polarity select: Wählt die DMX-Pole aus..
41) Audio Input: Dieser Klinkenstecker akzeptiert ein Line-Level-Audio-Eingangssignal innerhalb einer Skala
von 100 mV bis 1Vpp.
42) Remote Input: BLACK OUT und FULL ON können von einer Remote-Control ferngesteuert werden,
indem ein Standard 1/4" Stereo-Jack verwendet wird.

Installation

Installieren Showmaster 24

Entfernen Sie jegliches Verpackungsmaterial. Vergewissern Sie sich daß alle Schaumstoff- und Plastikeinlagen
entfernt sind. Schrauben Sie das Gerät in ein 19" Rack. Verbinden Sie alle Kabel.
Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und
Wartungsarbeiten.
Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch.
