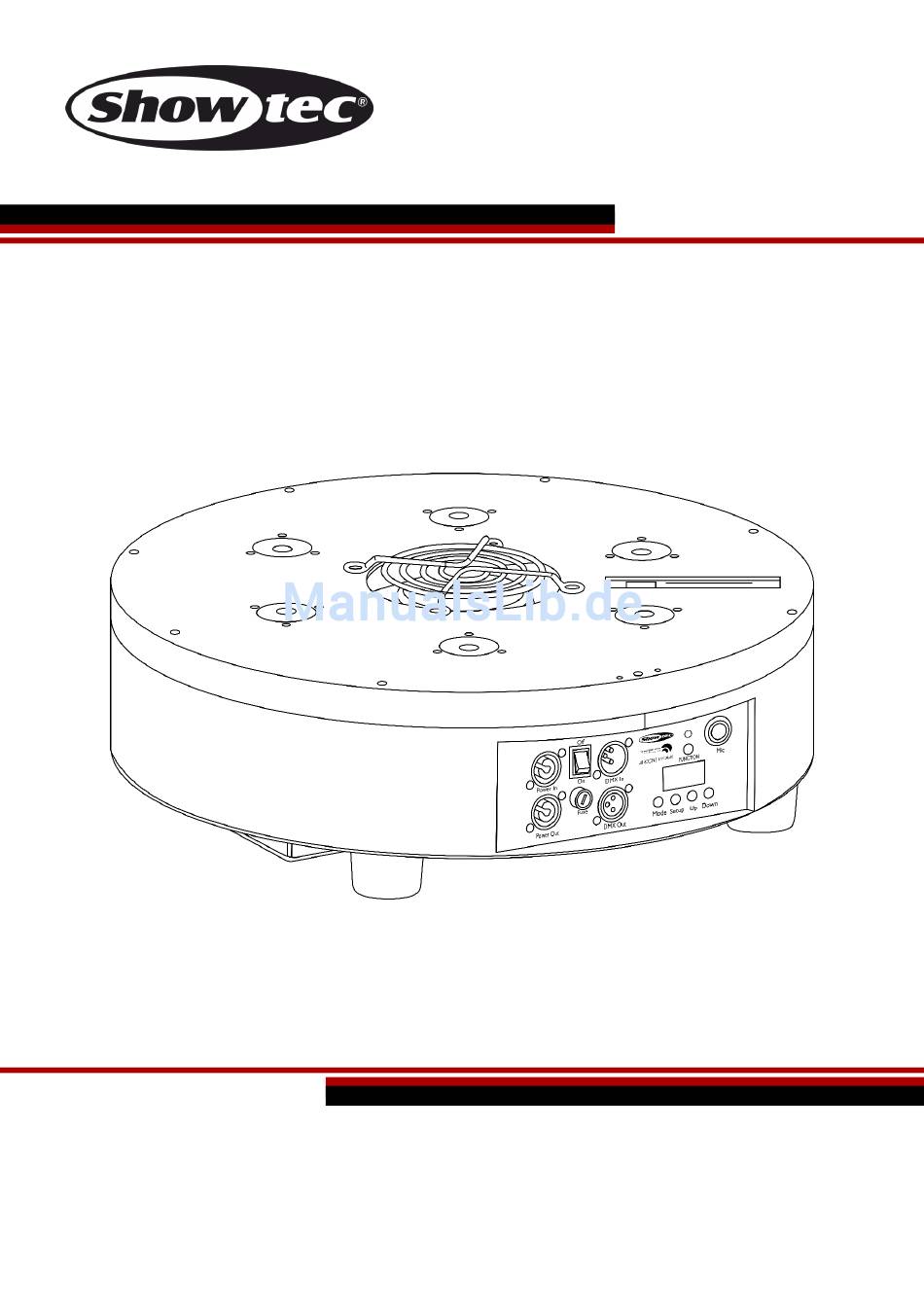

- Seite 1 HANDBUCH DEUTSCH Aircone Q6 WDMX Bestellnummer: 40314 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Aircone Q6 WDMX Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Funktionen ..................................7 Übersicht ..................................7 Installation ................................... 8 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Aircone Q6 WDMX 1 x Säule mit Klettverschluss Powercon Netzkabel (1,5 m) ... - Seite 4 Aircone Q6 WDMX Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Aircone Q6 WDMX • Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. • Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. • Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Aircone. -
Seite 6: Netzanschlüsse
Aircone Q6 WDMX Der Aircone kann auf dem Boden einer flachen Bühne positioniert oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
Aircone Q6 WDMX Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Geräts

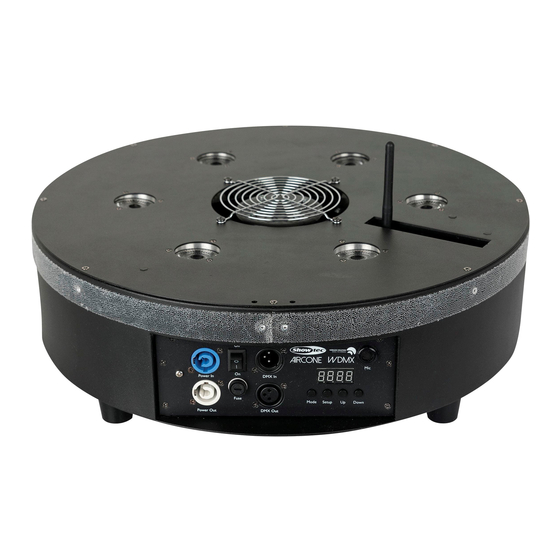

Beschreibung des Geräts Funktionen Der Aircone Q6 WDMX ist mit 6x 8 W Q6 RGBWA-UV LEDs ausgestattet und kann via Wireless DMX (WDMX Sweden Protokoll) angesteuert werden. Die Ventilatorgeschwindigkeit kann angepasst werden. Der Aircone Q6 WDMX ist ein ultimativer dekorativer Effektstrahler für sehr unterschiedliche Anwendungsbereiche beispielsweise auf Festivals und Bühnen, bei Hochzeiten, Betriebsfeiern und in... -
Seite 9: Installation
Aircone Q6 WDMX Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Wireless-Dmx-Steuerung
Aircone Q6 WDMX Wireless-DMX-Steuerung Modusauswahl – Transmitter/Receiver 01) Drücken Sie einmal die Function-Taste (07). Auf dem Display wird der aktuell ausgewählte WDMX- Betriebsmodus angezeigt: Transmitter-Modus Receiver-Modus 02) Halten Sie die Function-Taste (07) 5 Sekunden lang gedrückt, um zwischen den beiden Bedienungsmodi zu wechseln (Transmitter- und Receiver-Modus). -
Seite 11: Steuerungsmodi
Aircone Q6 WDMX Steuerungsmodi Es gibt 6 Modi: • Selbstständiger Modus (Auto) • Voreingestellte Programme • Manueller Modus • Musiktaktung • Master/Slave • DMX-512 (3CH, 6CH, 6CH, 12CH) Ein Aircone (Automodus, voreingestellte Programme und manueller Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Aircones (Dmx-Steuerung)
Aircone Q6 WDMX Mehrere Aircones (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 13: Verbinden Der Geräte
Aircone Q6 WDMX Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Aircone Q6 WDMX Der Aircone Q6 WDMX kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LED-Display MODE-Taste C) SETUP-Taste D) UP-Taste DOWN Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 15: Menü-Übersicht
Aircone Q6 WDMX Display aus nach 60 Sekunden Wenn 60 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert. Drücken Sie die MODE, SETUP, UP oder DOWN-Taste, um das Display zu aktivieren. Das Display wird nun wieder aktiviert. Menü-Übersicht... -
Seite 16: Hauptmenü-Optionen
Aircone Q6 WDMX Hauptmenü-Optionen 1. Auto 2. Voreingestellte Programme 3. Manuell (statische Farbe) 4. Musiktaktung 5. DMX-512 6. Master/Slave 7. Einstellungen Der Aircone zeigt die Versionsnummer seiner Software beim Einschalten an: 1. Auto 01) Drücken Sie im Hauptmenü wiederholt auf MODE, bis auf dem Display angezeigt wird. -
Seite 17: Manuell (Statische Farbe)
Aircone Q6 WDMX 3. Manuell (statische Farbe) 01) Drücken Sie im Hauptmenü wiederholt auf MODE, bis auf dem Display angezeigt wird. 02) Drücken Sie SETUP, um das Menü zu öffnen. 03) Drücken Sie wiederholt auf SETUP, um zwischen den Farbeinstellungen ROT, GRÜN, BLAU, WEISS, GELB und UV zu wechseln. -
Seite 18: Dimmerkurven
Aircone Q6 WDMX 7.1. Dimmerkurven 01) Wählen Sie in diesem Menü mit UP/DOWN eine der 4 Dimmerkurven aus: 7.2. Ventilatorgeschwindigkeit 01) Stellen Sie in diesem Menü mit UP/DOWN die Ventilatorgeschwindigkeit ein. Der Einstellbereich umfasst die Werte (von langsam nach schnell). -
Seite 19: Dmx-Kanäle
Aircone Q6 WDMX DMX-Kanäle 3 Kanäle (3.b) Kanal 1 – Dimmer 0-255 Lichtintensität von dunkel nach hell Kanal 2 – Stroboskop CH1 muss geöffnet sein 0-255 Stroboskop EIN, von niedriger nach hoher Frequenz Kanal 3 – Voreingestellte Farben CH1 muss geöffnet sein... - Seite 20 Aircone Q6 WDMX Kanal 3 – Voreingestellte Farben CH1 muss geöffnet sein, CH4 muss zwischen 0-41 eingestellt sein 7-13 Farbe 1 R(255)G(0)B(0)W(100)A(0)P(0) 14-20 Farbe 2 R(255)G(0)B(0)W(200)A(0)P(0) 21-27 Farbe 3 R(255)G(50)B(0)W(0)A(0)P(0) 28-34 Farbe 4 R(255)G(150)B(0)W(0)A(255)P(0) 35-41 Farbe 5 R(255)G(255)B(0)W(0)A(120)P(0) 42-48 Farbe 6 R(255)G(255)B(0)W(75)A(0)P(0)
-
Seite 21: Kanäle (6.C)
Aircone Q6 WDMX 6 Kanäle (6.C) Kanal 1 – Rot 0-255 Schrittweise Roteinstellung von 0-100% Kanal 2 - Grün 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 3 - Blau 0-255 Schrittweise Blaueinstellung von 0-100% Kanal 4 - Weiß 0-255 Schrittweise Weißeinstellung von 0-100%... - Seite 22 Aircone Q6 WDMX 182-188 Farbe 26 R(255)G(0)B(25)W(50)A(0)P(25) 189-195 Farbe 27 R(255)G(0)B(25)W(25)A(0)P(25) 196-202 Farbe 28 R(255)G(0)B(25)W(0)A(0)P(25) 203-209 Farbe 29 R(0)G(0)B(0)W(255)A(0)P(0) 210-216 Farbe 30 R(75)G(75)B(0)W(255)A(0)P(0) 217-223 Farbe 31 R(0)G(0)B(100)W(255)A(0)P(100) 224-230 Farbe 32 R(255)G(150)B(0)W(70)A(255)P(0) 231-237 Farbe 33 R(255)G(255)B(255)W(255)A(40)P(255) 238-255 Farbe 34 R(255)G(255)B(255)W(255)A(255)P(255) Kanal 4 - Funktionen...
-
Seite 23: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Aircone Q6 WDMX von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 24: Fehlersuche
Aircone Q6 WDMX Fehlersuche Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen. Falls ein Problem auftreten sollte, führen Sie die unten stehenden Schritte der Reihe nach aus, bis das Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden Schritte nicht mehr ausgeführt werden. - Seite 25 Aircone Q6 WDMX Problem Mögliche Ursache(n) Lösung • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Das Gerät erhält keinen Strom Geräte angeschlossen sind. funktionieren überhaupt nicht Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung Die Geräte...
-
Seite 26: Technische Daten
Aircone Q6 WDMX Technische Daten Modell: Showtec Aircone Q6 WDMX Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 160 W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: T2AL/250V Abmessungen: 470 x 150 mm (BxH) Gewicht: 11 kg Bedienung und Programmierung: Signalpol OUT:... - Seite 27 Aircone Q6 WDMX Bestellnummer: 40314...
-
Seite 28: Abmessungen
Aircone Q6 WDMX Abmessungen Bestellnummer: 40314... - Seite 29 ©2017 Showtec...
