3) Nach dem Kauf
Bitte prüfen Sie das Produkt auf Vollständigkeit und Beschädigung:
•
Multischater
•
Netzteil
Sollte ein Teil fehlen oder beschädigt sein, setzen Sie sich bitte mit Ihrem Händler in Verbindung.
4) Montage
Die Montage und der Anschluss des Gerätes darf nur durch eine qualifizierte Fachkraft erfolgen.
Folgende Einsatzbedingungen sind einzuhalten:
•
Einsatz nur in trockenen Räumen. Hohe Luftfeuchtigkeit ist ebenso zu vermeiden.
•
Die Montage darf nicht in der Nähe von starken Wärmequellen oder an Orten mit direkter
Sonneneinstrahlung erfolgen. Beachten Sie die min. und max. Temperatur in der Tabelle auf
Seiten 2 bis 3.
•
Montage außerhalb der Reichweite von Kindern.
•
Befestigen Sie das Produkt ausschließlich an den dafür vorgesehenen Punkten. Eine Befestigung
über die Koaxialleitungen ist nicht zulässig!
Sicherheitshinweise:
•
Um eine ausreichende Luftzirkulation zu gewährleisten, ist ein Abstand von 10 cm (seitlich und
nach oben) von dem Gerät einzuhalten.
•
Die Belüftung des Gerätes darf nicht durch Abdecken der Belüftungsöffnungen mit Dingen wie z.
B. Zeitungen, Tischdecken, Gardinen usw. behindert werden.
•
Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.
•
Das Gerät ist für die Verwendung in gemäßigtem Klima vorgesehen (Gerät darf nicht im
tropischen Klima verwendet werden).
•
Setzen Sie das Gerät weder Tropf- noch Spritzwasser aus.
•
Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (wie z. B. Vasen) auf das Gerät.
•
Der Netzstecker des Gerätes muss jederzeit leicht erreichbar sein.
5) Anschluss
Beachten Sie beim Anschluss des Gerätes die jeweils gültigen Vorschriften Ihres Landes/Region.
Verwenden Sie nur hochwertige 75Ohm Koaxialkabel mit einem Innenleiter aus Kupfer (z.B. Typ SD100-A).
Beachten Sie bei der Montage des Koaxialkabels die die techn. Vorgaben des Herstellers (Biegeradius,
Verlegeort,...).

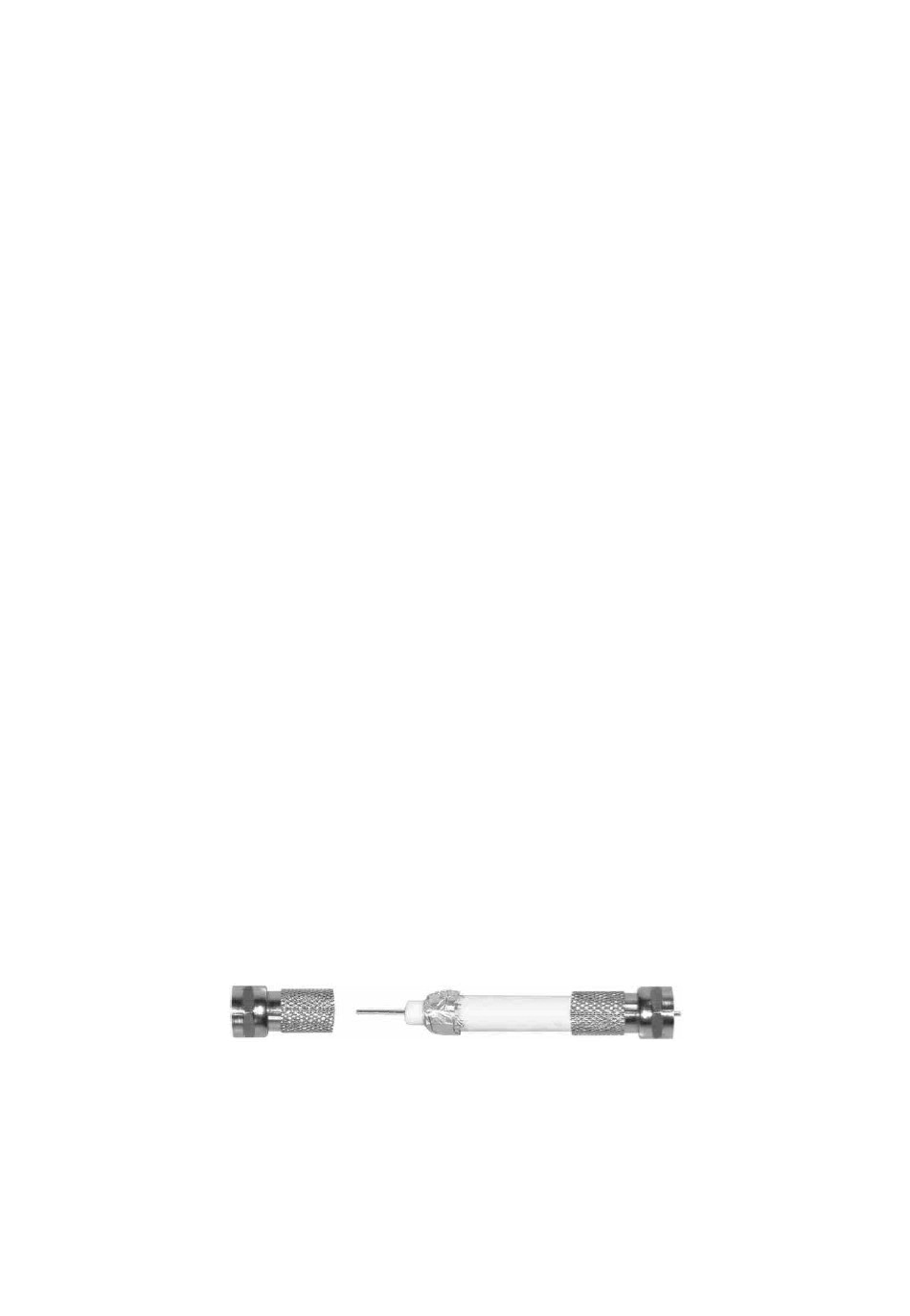

Montieren Sie die F-Stecker wie folgt:
1.
Abisolieren des Außenmantels auf einer Länge von 15mm
2.
Folie und Geflecht werden ca. 5mm nach hinten geklappt.
3.
Der Innenleiter wird nun auf einer Länge von ca. 10mm abisoliert.
4.
Drehen Sie den F-Stecker sorgfältig auf das Kabel ohne dabei einen Kurzschluß zwischen
Geflecht und Innenleiter zu erzeugen.
5.
Überprüfen Sie, ob zwischen dem Innenleiter des Koaxialkabels und der Schirmung kein
Kurzschluss besteht.
