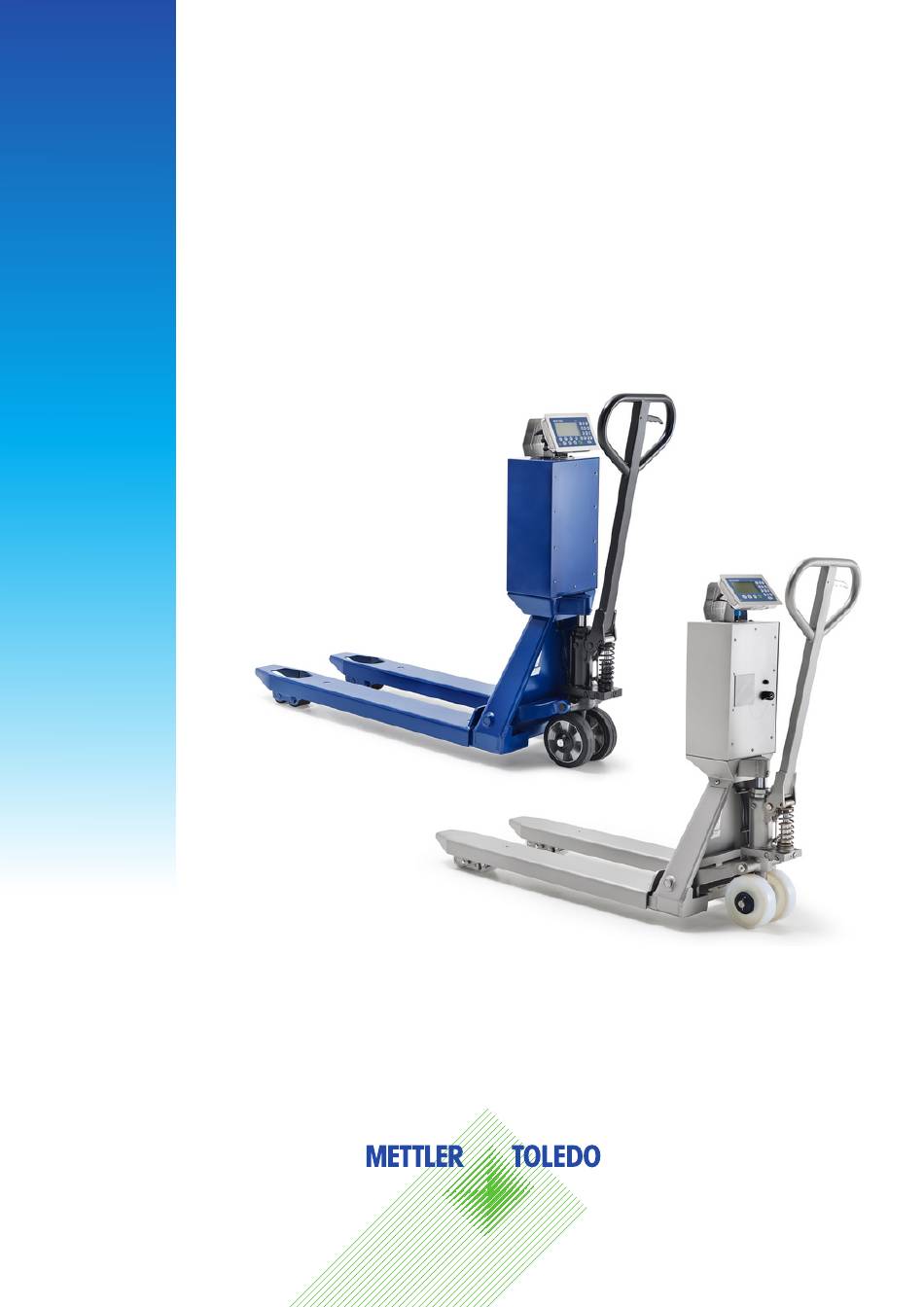

Seite 1 PJA434 / PJA439 User Manual Pallet Truck Scale English Benutzerhandbuch Wägehubwagen Deutsch Français Guide de l'utilisateur Pèse-palette mobile Español Manual de usuario Báscula pesa-palés Italiano Manuale per l'utente Transpallet pesatori Nederlands Handleiding Wegende palletpompwagen Português Manual do usuário Balança de Empilhador de Paletes...
Seite 3 User Manual Pallet Truck Scale English Benutzerhandbuch Wägehubwagen Deutsch Guide de l'utilisateur Pèse-palette mobile Français Manual de usuario Báscula pesa-palés Español Manuale per l'utente Transpallet pesatori Italiano Handleiding Wegende palletpompwagen Nederlands Manual do usuário Balança de Empilhador de Paletes Português...
Seite 27 So können wir Sie über Verbesserungen, Aktualisierungen und wichtige Benachrichtigungen für Ihr Produkt informieren. 2 Wenden Sie sich an METTLER TOLEDO, wenn eine Wartung erforderlich ist: Ein Messergebnis ist nur so viel wert wie seine Genauigkeit – eine nicht spezifikationskonforme Waage stellt ein Qualitäts-, Gewinn- und Haftungsrisiko dar.
Seite 28 Wägehubwagen...
Seite 29 Überprüfen der internen Elektronik ..............11 Reinigung ........................Akkubetrieb ......................... 6.3.1 Akkulebensdauer................... 12 6.3.2 Aufladen des Akkus ..................12 6.3.2.1 Aufladen des Pb-Akkus ................6.3.2.2 Aufladen des NiMH-Akkus ................ 6.3.3 Batterieentsorgung ..................13 Entlüften ........................Ersatzteile PJA434 Ersatzteile....................... PJA439 Ersatzteile....................... Wägehubwagen Inhaltsverzeichnis...
Seite 30 Inhaltsverzeichnis Wägehubwagen...
Seite 31: Sicherheitshinweise
1 Sicherheitshinweise 1.1 Allgemeine Sicherheitshinweise Lesen Sie vor dem Gebrauch die Handbücher des Geräts und des Wägeterminals sorgfältig durch. Halten Sie sich aus Sicherheitsgründen genau an die Warnungen und Anweisungen in allen zugehörigen Handbüchern. Wird das Gerät nicht gemäss der Bedienungsanleitung betrieben und gewartet, kann ein sicherer Betrieb nicht gewährleistet werden.
Seite 32: Einleitung

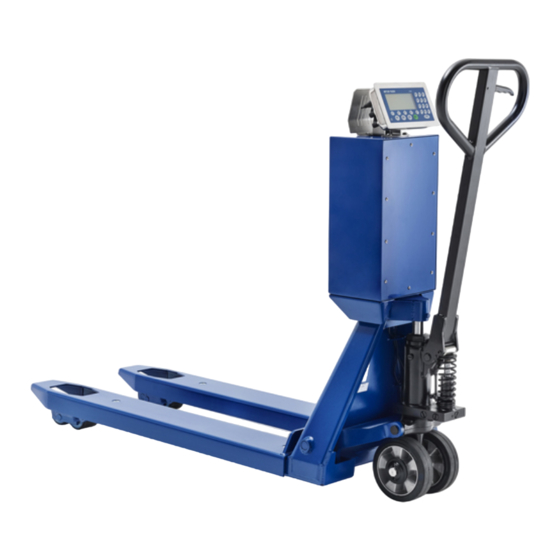

2 Einleitung 2.1 Produktübersicht Der PJA434 und der PJA439 sind auf den Einsatz in Produktionsanlagen und anspruchsvollen Lageranwen- dungen ausgelegt. PJA434 ist als lackierte Stahlversion und PJA439 als 100%ige Edelstahlversion verfügbar. Ein eingebauter wiederaufladbarer Akku versorgt das Wägesystem mit ausreichend Energie, um den ganzen Tag lang mit vollständig aufgeladenem Akku arbeiten zu können.
Seite 33: Physische Abmessungen
Schnelle Temperaturänderungen müssen vermieden werden, da dies zu Kondensation in der Elektronik führen kann. Während der Akklimatisierung muss das Wägesystem ausgeschaltet sein. Wenden Sie sich an METTLER TOLEDO, um Informationen zum Verwenden des Produkts in einer chemi- schen Umgebung zu erhalten.
Seite 34: Installieren
3 Installieren Dieses Produkt ist gebrauchsfertig und erfordert nach dem Auspacken eine minimale Installation. 3.1 Auspacken 1 Packen Sie das Produkt aus und entfernen Sie alle Verpackungsmaterialien. Bewahren Sie diese Verpa- ckungsmaterialien für den Fall auf, dass das Produkt in der Zukunft versendet werden muss. 2 Entfernen Sie alle Bänder von den Gabeln.
Seite 35: Setup Und Konfiguration
4 Setup und Konfiguration Informationen zum Konfigurieren und Kalibrieren der Waage finden Sie im Handbuch zum verbundenen Wäge- terminal. Wägehubwagen Setup und Konfiguration ...
Seite 36: Betrieb
5 Betrieb 5.1 Überprüfen des Wägehubwagens 5.1.1 Funktionsprüfung Die Funktionsprüfung sollte unter der Bedingung durchgeführt werden, dass die Waage kalibriert ist. Informatio- nen zum Kalibrieren der Waage finden Sie im Handbuch, das mit dem verbundenen Wägeterminal geliefert wurde. 1 Führen Sie vor Beginn einer Wägeserie eine Funktions- prüfung der Waage und des verbundenen Wägetermi- nals durch.
Seite 37: Verwenden Des Bedienungshebels
3 Heben Sie keine Lasten an, bevor das Terminal „0“ anzeigt. 4 Senken Sie die Gabeln ab und schieben Sie die abgesenkten Gabeln in die Palette. WARNUNG: Positio- nieren Sie die Last aus Sicherheitsgründen mittig auf den Gabeln und nicht an deren Ende. 5 Heben Sie die Gabeln an, bis die Palette und die Last komplett angehoben sind (Anweisungen zum Anhe- ben finden Sie unter [Verwenden des Bedienungshebels ...
Seite 38 Positionieren Sie die Last an der Gabelwurzel. Positio- nieren Sie die Last nicht am Ende der Gabeln. Positionieren Sie die Last mittig auf den Gabeln. Posi- tionieren Sie die Last nicht ausserhalb der Mitte auf den Gabeln. Da die Lenkräder vorne in der Nähe des Terminal- gehäuses montiert sind, wird das Ziehen der Waage gegenüber dem Schieben vorgezogen.
Seite 39: Wartung Und Service
6 Wartung und Service Lassen Sie das Produkt regelmässig durch einen zugelassenen Servicemitarbeiter von METTLER TOLEDO inspi- zieren und kalibrieren. Wenn das Produkt für eichamtliche Zwecke verwendet wird, wenden Sie sich für die Prüfanforderungen an die lokalen Gewichts- und Massbehörden. Wenden Sie sich für Informationen über den regelmässigen Inspektions- und Wartungsservice an Ihren zugelassenen Servicemitarbeiter von METTLER...
Seite 40: Akkubetrieb
Das Wägesystem (ohne Drucker) erfüllt die Schutzklasse IP65. Dies bedeutet, dass Staub oder Feuchtigkeit (Regen oder ein Wasserstrahl von allen Seiten) den Betrieb der Elektronik nicht beeinflussen. Eine Hoch- druckreinigung in Kombination mit warmem Wasser oder chemischen Reinigungsmitteln führt jedoch zum Eindringen von Feuchtigkeit und wirkt sich daher negativ auf den Betrieb des Systems aus.
Seite 41: Batterieentsorgung
Entfernen Sie die NiMH-Akkubänke aus dem Akkufach und laden Sie den Akku über die Ladestation auf. 6.3.3 Batterieentsorgung Durch den normalen Gebrauch über einen bestimmten Zeitraum wird die verfügbare Leistung des Akkusatzes verringert und die Fähigkeit, das Terminal über einen längeren Zeitraum mit Strom zu versorgen, wird beein- trächtigt.
Seite 42: Ersatzteile
7 Ersatzteile 7.1 PJA434 Ersatzteile Artikelnummer Beschreibung Position 30666630 Load Cell PJA LC-1000-M 30666631 Bolt PJA SAP-MP-BOLT-M12-40-CYL Ersatzteile Wägehubwagen...
Seite 43 Artikelnummer Beschreibung Position 30666648 Junction Board PJA EB-4-LC-21-41 30666656 Base PJA SAP-MP-BASE-ROTATING D119 30666657 Bracket PJA MP-SUP-MT-ICS-PROTECT-STST D120 30666660 Bolt PJA SAP-MP-LC-BOLT-NUT D161 30666661 Bolt PJA SAP-MP-LC-BOLT-NUT-STST D161 30666663 Load Cell PJA LC-2000-M 30666665 Battery PJA BA-12V-7A 30666666 Charger PJA SAO-CH-DUAL-N2 30666667 Charger PJA SA-CH-DUAL-N2-UK 30666668...
Seite 44 Artikelnummer Beschreibung Position 30666711 Cover PJA SAP-HOP-HI-END-CO-PR-RAL5003 D124 30666712 IO box PJA SA-HO-EB-MT-ICS-IORS232 D127 30666713 Cover PJA SAP-HOP-MC-HI-END-RAL9005 D128 30666714 Mounting PJA SAP-MP-JUNC-HI-END-STST D129 30666715 Housing PJA HO-BAT-MT-HI-END-STST D130 30666716 Holder PJA SAP-BAP-HOLDER-PROLINE D131 30666717 Battery PJA SA-BA-MT-6V-RC-N2 D132 30666718 Foot Brake PJA PTP-A-BRAKE-FO D153 30666719...
Seite 45: Pja439 Ersatzteile
7.2 PJA439 Ersatzteile Artikelnummer Beschreibung Position 30666648 Junction Board PJA EB-4-LC-21-41 30666657 Bracket PJA MP-SUP-MT-ICS-PROTECT-STST D120 30666661 Bolt PJA SAP-MP-LC-BOLT-NUT-STST D161 30666665 Battery PJA BA-12V-7A Wägehubwagen Ersatzteile ...
Seite 46 Artikelnummer Beschreibung Position 30666666 Charger PJA SAO-CH-DUAL-N2 30666667 Charger PJA SA-CH-DUAL-N2-UK 30666668 Charger PJA SA-CH-DUAL-N2-US 30666670 Fuse PJA EP-FUSE-HOL-FL 30666683 Fork Shoes PJA FS-A-STST 30666684 Fork Shoes PJA FS-A-WOF-690-STST 30666685 Printer PJA SA-PR-INT-MX-MCPK5377 30666686 Printer PJA PR-INT-TH-RAVAS-MPP8250 30666687 Paper PJA SAP-PRP-PAP-RAVAS-57-50-12 30666688 Paper PJA SAP-PRP-PAP-INT-TH-RAVAS 30666689...
Seite 47 Artikelnummer Beschreibung Position 30674719 Housing PJA SAP-HO-HI-END-BH-STST 30674729 Base PJA SAP-MP-BASE-ROTATING-STST D119 30674733 Cover PJA SAP-HOP-CP-HI-END-BH-MT-STST D123 30674734 Cover PJA SAP-HOP-CP-HI-END-BH-RAV-STST D123 30674735 Cover PJA SAP-HOP-HI-END-CO-PR-STST D124 30674737 Cover PJA SAP-HOP-MC-HI-END-STST D128 30674742 Foot Brake PJA PTP-A-BRAKE-FO-STST D153 30674800 Mount PJA SAP-HOP-MP-U-HI-END-STST D100 Wägehubwagen Ersatzteile...
Seite 160 www.mt.com For more information Mettler-Toledo (Albstadt) GmbH Unter dem Malesfelsen 34 D-72458 Albstadt, Germany Tel. +49 7431-14 0 Fax +49 7431-14 232 www.mt.com Subject to technical changes. © Mettler-Toledo (Albstadt) GmbH 05/2021 30681007 30681007A 04:52 28-05-2021...
