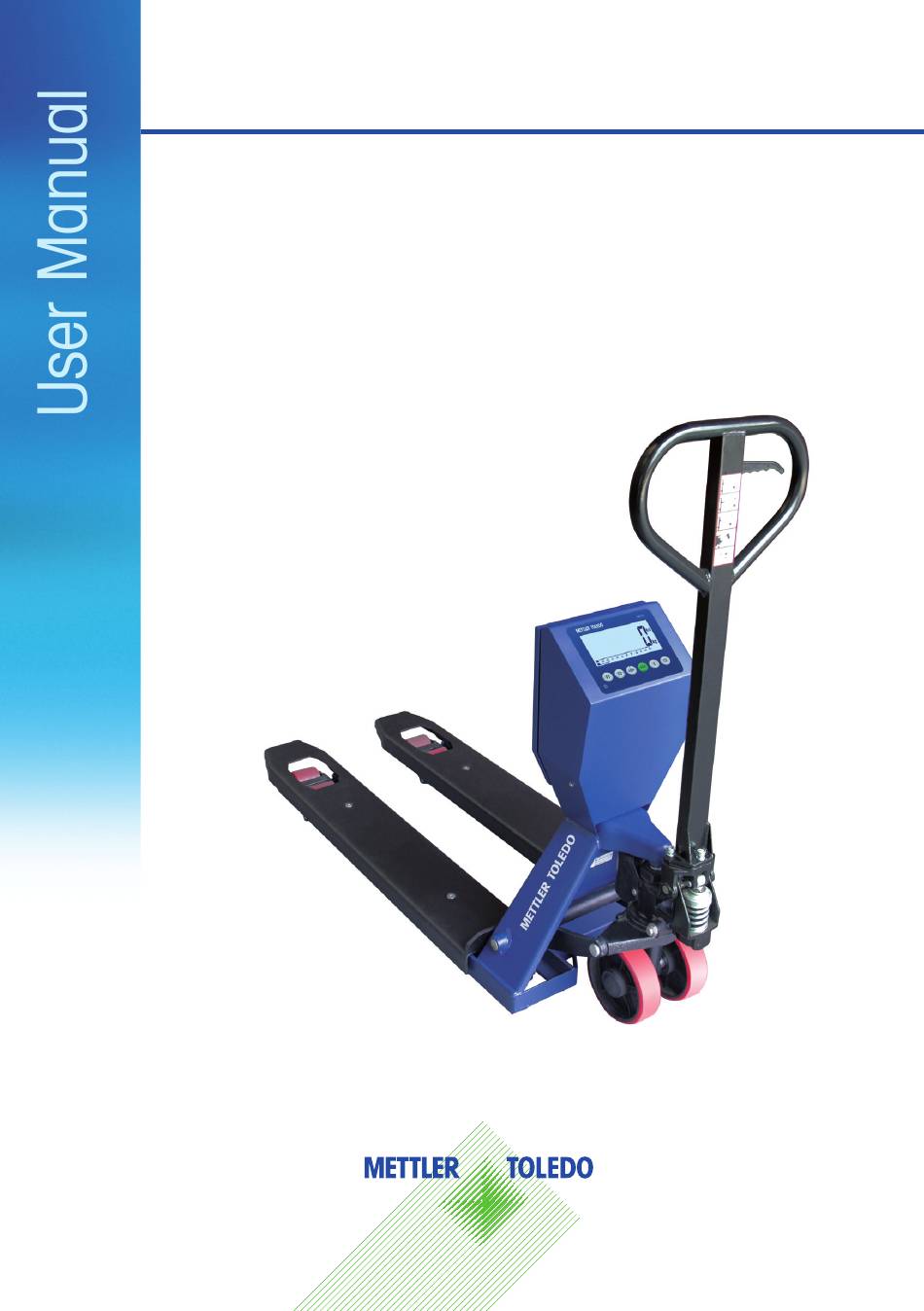

- Seite 1 BTA231 Pallet Truck Scale Bedienungsanleitung Wägehubwagen BTA231 Manuel Utilisateur Transpalette peseur BTA231 Manual de usuario Carretilla elevadora pesapalés BTA231 Manuale utente Bilancia per veicoli pesapallet BTA231...
- Seite 2 User Manual BTA231 Order number 30088256 08/13 METTLER TOLEDO...
- Seite 3 Language · Sprache · Langue · Lengua · Lingua English .............. 4 - 19 Deutsch ............20 - 35 Français ............36 - 51 Español ............52 - 67 Italiano ............68 - 83 08/13 Order number 30088256 User Manual BTA231 METTLER TOLEDO...
- Seite 4 Congratulations on choosing the quality and precision of METTLER TOLEDO. Proper use according to these instructions and regular calibration and maintenance by our factory-trained service team ensure dependable and accurate operation, protecting your investment. Contact us about a service agreement tailored to your needs and budget.
-
Seite 5: Inhaltsverzeichnis
Expel the Air ............Lubrication .............. Technical Data ............Main Specifications ..........Technical Data of the Weighing Cells ......Dimensions ............. Appendix ..............GEO Code Values ............. Disposal ..............Declaration of Conformity .......... 08/13 Order number 30088256 User Manual BTA231 METTLER TOLEDO... -
Seite 6: Safety Instructions
Safety Instructions Product safety plays an important role at METTLER TOLEDO. Non-observance of the following instructions can lead to damage to the Pallet Truck Scale and/or injuries. Read this manual carefully before operation or servicing ▲ this equipment. Strictly observe these instructions and save this manual for ▲... -
Seite 7: Setting Up The Pallet Truck Scale
Open the terminal box, insert the battery and harness the terminal wires onto the battery. Make sure the red wire is harnessed to the positive pole and the black wire is harnessed to the negative pole (see below figure 08/13 Order number 30088256 User Manual BTA231 METTLER TOLEDO... - Seite 8 ASCENT position. Secure the setting screw by tightening the setting screw nut (see figure 5, 140H and 141). Figure 5 User Manual BTA231 Order number 30088256 08/13 METTLER TOLEDO...
- Seite 9 Seals are worn Exchange the out or damaged. seals. Leaks Seals are worn Exchange the out or damaged. seals. Some parts may Exchange the be cracked or defect parts worn out. 08/13 Order number 30088256 User Manual BTA231 METTLER TOLEDO...
-
Seite 10: General Guide To Safe Operation
In other specific conditions, the operators should take ▲ extra care in operating the truck Do not use Pallet Truck Only use the Pallet Truck Scale this way: Scale this way: User Manual BTA231 Order number 30088256 08/13 METTLER TOLEDO... -
Seite 11: Operating The Terminal
Operating the Terminal The BTA231 pallet truck scale features the METTLER TOLEDO IND231 Terminal. Please refer to the Quick Guide of the IND231 Terminal for operational instructions. 08/13 Order number 30088256 User Manual BTA231 METTLER TOLEDO... -
Seite 12: Operating The Pallet Truck Scale
Move: Set the control lever in NEUTRAL position. Pulling the handle will move the load. Lower: Set the control lever in LOWER position. The forks will descent to lowest position. User Manual BTA231 Order number 30088256 08/13 METTLER TOLEDO... -
Seite 13: Maintaining The Pallet Truck Scale
It will take 8-12 hours to fully charge the battery. When charging, the “red” indicator of the charger lights up. When the charging is completed, the “green” indicator of the charger lights up. 08/13 Order number 30088256 User Manual BTA231 METTLER TOLEDO... -
Seite 14: Hydraulic Oil
LOWER position. Then move the handle up and down for several times. Lubrication Use motor oil or grease to lubricate all moveable parts. User Manual BTA231 Order number 30088256 08/13 METTLER TOLEDO... -
Seite 15: Technical Data
–10°C to 40°C Technical Data of the Weighing Cells • Model: SBC(S)-1 • Input resistance: 381±4 Ω • Output resistance: 350±1 Ω • Sensitivity: 2 ± 0.002 mv/v • Non-linearity: 0.02% • Non-repeatability: 0.01% • Creep (30 min): 0.02% • Safe overload: 125% 08/13 Order number 30088256 User Manual BTA231 METTLER TOLEDO... -
Seite 16: Dimensions
Pallet Truck Scale Shipping Information Display Fork Size Length Capacity Resolution (wxl) Length Width Height weight Item # Model [kg] [mm] [mm] [mm] [mm] [mm] [kg] 30217454 BTA231-555E 555 x 1150 1570 1720 User Manual BTA231 Order number 30088256 08/13 METTLER TOLEDO... -
Seite 17: Appendix
40° 5‘ - 41° 12‘ 41° 12‘ - 42° 19‘ 42° 19‘ - 43° 26‘ 43° 26‘ - 44° 32‘ 44° 32‘ - 45° 38‘ 45° 38‘ - 46° 45‘ 46° 45‘ - 47° 51‘ 47° 51‘ - 48° 58‘ 48° 58‘ - 50° 6‘ 50° 6‘ - 51° 13‘ 51° 13‘ - 52° 22‘ 52° 22‘ - 53° 31‘ 53° 31‘ - 54° 41‘ 54° 41‘ - 55° 52‘ 55° 52‘ - 57° 4‘ 57° 4‘ - 58° 17‘ 58° 17‘ - 59° 32‘ 59° 32‘ - 60° 49‘ 60° 49‘ - 62° 9‘ 62° 9‘ - 63° 30‘ 63° 30‘ - 64° 55‘ 64° 55‘ - 66° 24‘ 66° 24‘ - 67° 57‘ 67° 57‘ - 69° 35‘ 69° 35‘ - 71° 21‘ 71° 21‘ - 73° 16‘ 73° 16‘ - 75° 24‘ 75° 24‘ - 77° 52‘ 77° 52‘ - 80° 56‘ 80° 56‘ - 85° 45‘ 85° 45‘ - 90° 00‘ 08/13 Order number 30088256 User Manual BTA231 METTLER TOLEDO... -
Seite 18: Disposal
Should this device be passed on to other parties (for pri- vate or professional use), the content of this regulation must also be related. Thank you for your contribution to environmental protection. User Manual BTA231 Order number 30088256 08/13 METTLER TOLEDO... -
Seite 19: Declaration Of Conformity
Model/Type: BTA231 Series Pallet Truck Scale to which this declaration relates, is in conformity with the following standard(s) or other normative document(s). auf das sich diese Erklärung bezieht, mit der/den folgenden Norm(en) oder Richtlinie(n) übereinstimmt. - Seite 20 Wir gratulieren Ihnen, dass Sie sich für die Qualität und Präzision von METTLER TOLEDO entschieden haben. Die richtige Verwendung des Produkts entsprechend diesen Anweisungen sowie regelmässige Kalibrierung und Wartung durch unser geschultes Kundendienstteam gewährleisten den zuverlässigen und genauen Betrieb und schützen Ihre Investition. Setzen Sie sich mit uns in Verbindung, um einen Service-Vertrag entsprechend Ihren Anforderungen und Ihrem Budget abzuschliessen.
- Seite 21 Tägl. Kontrolle und Wartung ........Reinigung des Terminals ........... Akkuaufladung ............Hydrauliköl .............. Entlüftung ............... Schmierung ............. Technische Daten ............ Basisspezifikation ............ Technische Daten der Wägezellen ......Abmessungen ............Anhang ..............GEO-Werte .............. Entsorgung .............. Konformitätserklärung ..........08/13 Bestellnummer 30088256 Bedienungsanleitung BTA231 METTLER TOLEDO...
-
Seite 22: Sicherheitshinweise
Sicherheitshinweise Die Produktsicherheit spielt bei METTLER TOLEDO eine wichtige Rolle. Die Nichtbeachtung der folgenden Anweisungen kann zur Beschä- digung des Wägehubwagens und/oder Verletzungen führen. Lesen Sie die vorliegende Anleitung sorgfältig durch, bevor ▲ Sie das Gerät betreiben oder warten. Halten Sie sich genau an die Anweisungen und bewahren ▲... -
Seite 23: Aufstellung Des Wägehubwagens
Akkufach am Terminal öffnen, Akku einsetzen und mit den Anschlussdrähten des Terminals verbinden. Vergewissern Sie sich, dass der rote Draht mit dem Pluspol und der schwarze Draht mit dem Minuspol (siehe Abbildung 4 unten) verbunden ist. 08/13 Bestellnummer 30088256 Bedienungsanleitung BTA231 METTLER TOLEDO... -
Seite 24: Einstellung Des Bedienungshebels
“Heben” (ASCENT) nicht anheben, Einstellschraube in Gegenuhrzeigerrichtung drehen, bis der Hubvorgang bei Pumpbewegungen in Hebelstellung “Heben” (ASCENT) einsetzt. Einstellschraube durch Festziehen der Mutter sichern (siehe Abbildung 5, 140H und 141). Abbildung 5 Bedienungsanleitung BTA231 Bestellnummer 30088256 08/13 METTLER TOLEDO... - Seite 25 Öl führen zum Verstopfen des Ventils. Dichtungen ver- Dichtungen schlissen oder austauschen. beschädigt. Austritt von Dichtungen ver- Dichtungen Hydrauliköl schlissen oder austauschen. beschädigt. Teile der Hydraulik- Defekte Teile einheit beschädigt austauschen. oder verschlissen. 08/13 Bestellnummer 30088256 Bedienungsanleitung BTA231 METTLER TOLEDO...
-
Seite 26: Allgemeine Richtlinien Für Einen Sicheren Betrieb
▲ Grundsätzlich sollte der Bediener beim Arbeiten mit dem Wäge- ▲ hubwagen besondere Vorsicht walten lassen. So sollte der Wägehubwagen Nur so sollte der Wägehub- nicht eingesetzt werden: wagen eingesetzt werden: RICHTIG FALSCH Bedienungsanleitung BTA231 Bestellnummer 30088256 08/13 METTLER TOLEDO... -
Seite 27: Bedienung Des Terminals
Bedienung des Terminals Der BTA231-Wägehubwagens verfügt zur Bedienung über das IND231-Terminal von METTLER TOLEDO. Die Bedienungsanweisungen für das IND231-Terminal ent- nehmen Sie bitte der Kurzanleitung. 08/13 Bestellnummer 30088256 Bedienungsanleitung BTA231 METTLER TOLEDO... -
Seite 28: Bedienung Des Wägehubwagens
Pumpen mit der Deichsel wird die Last angehoben. Fahren: Bedienungshebel auf Position NEUTRAL stellen. Durch Ziehen an der Deichsel wird die Last transportiert. Absenken: Bedienungshebel auf die Position LOWER stellen. Die Gabeln werden abgesenkt. Bedienungsanleitung BTA231 Bestellnummer 30088256 08/13 METTLER TOLEDO... -
Seite 29: Wartung Des Wägehubwagens
Ladegeräts an die Steckdose anschliessen. Der Ladevorgang beginnt. Nach ca. 8-12 Stunden ist der Akku voll geladen. Während des Ladevorgangs leuchtet die „rote“ Anzeige des Ladege- räts. Wenn der Ladevorgang beendet ist, leuchtet die „grüne“ Anzeige des Ladegeräts. 08/13 Bestellnummer 30088256 Bedienungsanleitung BTA231 METTLER TOLEDO... -
Seite 30: Hydrauliköl
Beim Austausch von Dichtungen oder Ölwechsel kann Luft in die Hydraulikpumpe gelangen. Zur Entlüftung Bedie- nungshebel auf LOWER stellen. Anschliessend mit der Deichsel einige Male pumpen. Schmierung Bewegliche Teile mit Motorenöl oder Fett schmieren. Bedienungsanleitung BTA231 Bestellnummer 30088256 08/13 METTLER TOLEDO... -
Seite 31: Technische Daten
• Akkukapazität: 95 Stunden • Betriebstemperatur: –10°C bis 40°C Technische Daten der Wägezellen • Modell: SBC(S)-1 • Eingangswiderstand: 381±4 Ω • Ausgangswiderstand: 350±1 Ω • Empfindlichkeit: 2 ± 0,002 mV/V • Nichtlinearität: 0,02 % • Nichtwiederholbarkeit: 0,01 % • Kriechen (30 Min.): 0,02 % • Grenzlast: 125 % 08/13 Bestellnummer 30088256 Bedienungsanleitung BTA231 METTLER TOLEDO... -
Seite 32: Abmessungen
Abmessungen Wägehubwagen Versandinformationen Anzeige Gabelgrösse Länge Höchstlast Auflösung (BxL) Länge Breite Höhe Gewicht Artikel# Modell [kg] [mm] [mm] [mm] [mm] [mm] [kg] 30217454 BTA231-555E 555 x 1150 1570 1720 Bedienungsanleitung BTA231 Bestellnummer 30088256 08/13 METTLER TOLEDO... -
Seite 33: Anhang
37° 50‘ - 38° 58‘ 38° 58‘ - 40° 5‘ 40° 5‘ - 41° 12‘ 41° 12‘ - 42° 19‘ 42° 19‘ - 43° 26‘ 43° 26‘ - 44° 32‘ 44° 32‘ - 45° 38‘ 45° 38‘ - 46° 45‘ 46° 45‘ - 47° 51‘ 47° 51‘ - 48° 58‘ 48° 58‘ - 50° 6‘ 50° 6‘ - 51° 13‘ 51° 13‘ - 52° 22‘ 52° 22‘ - 53° 31‘ 53° 31‘ - 54° 41‘ 54° 41‘ - 55° 52‘ 55° 52‘ - 57° 4‘ 57° 4‘ - 58° 17‘ 58° 17‘ - 59° 32‘ 59° 32‘ - 60° 49‘ 60° 49‘ - 62° 9‘ 62° 9‘ - 63° 30‘ 63° 30‘ - 64° 55‘ 64° 55‘ - 66° 24‘ 66° 24‘ - 67° 57‘ 67° 57‘ - 69° 35‘ 69° 35‘ - 71° 21‘ 71° 21‘ - 73° 16‘ 73° 16‘ - 75° 24‘ 75° 24‘ - 77° 52‘ 77° 52‘ - 80° 56‘ 80° 56‘ - 85° 45‘ 85° 45‘ - 90° 00‘ 08/13 Bestellnummer 30088256 Bedienungsanleitung BTA231 METTLER TOLEDO... -
Seite 34: Entsorgung
Behörde oder den Händler, bei dem Sie dieses Gerät erworben haben. Bei Weitergabe dieses Gerätes (z.B. für private oder gew- erbliche/industrielle Weiternutzung) ist diese Bestimmung sinngemäss weiterzugeben. Vielen Dank für Ihren Beitrag zum Schutz der Umwelt. Bedienungsanleitung BTA231 Bestellnummer 30088256 08/13 METTLER TOLEDO... -
Seite 35: Konformitätserklärung
Model/Type: BTA231 Series Pallet Truck Scale to which this declaration relates, is in conformity with the following standard(s) or other normative document(s). auf das sich diese Erklärung bezieht, mit der/den folgenden Norm(en) oder Richtlinie(n) übereinstimmt. - Seite 36 Félicitations pour avoir choisi la qualité et la précision de METTLER TOLEDO. Une utilisation adéquate en suivant les présentes instructions et un calibrage et un entretien réguliers par notre équipe de maintenance formée en usine sont la garantie d’un fonctionnement fiable et précis, qui protège votre investissement.
- Seite 37 ............46 Lubrification ..............46 Caractéristiques techniques .........47 Caractéristiques techniques générales ......47 Caractéristiques techniques des capteurs de pesage ..47 Dimensions ..............48 Annexe ................49 Valeurs des codes GEO ...........49 Elimination ..............50 Déclaration de conformité ..........51 08/13 Référence 30088256 METTLER TOLEDO Manuel Utilisateur BTA231...
-
Seite 38: Consignes De Sécurité
Consignes de sécurité METTLER TOLEDO accorde une grande importance à la sécurité de ses produits. Le non respect des instructions ci-après peut engendrer la dété- rioration du transpalette peseur et provoquer des lésions cor- porelles. Veuillez lire attentivement cette notice avant toute utilisation ▲... -
Seite 39: Installation Du Transpalette Peseur
Ouvrez le boîtier du terminal, insérez la batterie et con- nectez les fils du terminal sur la batterie. Assurez-vous de relier le fil rouge à la borne positive et le fil noir à la borne négative (voir ci-dessous la figure 08/13 Référence 30088256 METTLER TOLEDO Manuel Utilisateur BTA231... - Seite 40 Fixez la vis de réglage en serrant l'écrou de la vis de réglage (voir figure 5, 140H et 141). Figure 5 METTLER TOLEDO Manuel Utilisateur BTA231 Référence 30088256 08/13...
- Seite 41 Joints usés ou Remplacer endommagés les joints Fuites Joints usés ou Remplacer endommagés les joints Des pièces peuvent Remplacer les être craquelées ou pièces défec usées tueuses 08/13 Référence 30088256 METTLER TOLEDO Manuel Utilisateur BTA231...
-
Seite 42: Consignes Générales De Sécurité
Pour d'autres conditions particulières, les opérateurs doivent ▲ prendre des précautions supplémentaires pour le maniement du transpalette. Ne pas utiliser Utiliser seulement le transpalette le transpalette peseur peseur dans ce sens : uniquement dans ce sens : METTLER TOLEDO Manuel Utilisateur BTA231 Référence 30088256 08/13... -
Seite 43: Utilisation Du Terminal
Utilisation du terminal Le pèse-palettes mobile BTA231 est doté du terminal IND231 de METTLER TOLEDO. Reportez-vous au guide rapide du terminal IND231 pour consulter les instructions d’utilisation. 08/13 Référence 30088256 METTLER TOLEDO Manuel Utilisateur BTA231... -
Seite 44: Fonctionnement Du Transpalette Peseur
Mouvement : Placez le levier de commandes sur la position POINT MORT. Tirez sur la poignée pour déplacer la charge. Abaisser : Placez le levier de commandes sur la position ABAISSER. Les fourches s'abaissent jusqu'à la position la plus basse. METTLER TOLEDO Manuel Utilisateur BTA231 Référence 30088256 08/13... -
Seite 45: Maintenance Du Transpalette Peseur
8 à 12 heures sont nécessaires pour charger entièrement la batterie. Pendant le chargement, l'indicateur rouge du chargeur s'allume. A la fin du chargement, l'indicateur vert du chargeur s'allume. 08/13 Référence 30088256 METTLER TOLEDO Manuel Utilisateur BTA231... -
Seite 46: Huile Hydraulique
ABAISSER. Puis actionnez la poignée vers le haut et vers le bas plusieurs fois. Lubrification Utilisez de l'huile moteur ou de la graisse pour lubrifier toutes les pièces mobiles. METTLER TOLEDO Manuel Utilisateur BTA231 Référence 30088256 08/13... -
Seite 47: Caractéristiques Techniques
• Température de fonctionnement : - 10 °C à + 40 °C Caractéristiques techniques des capteurs de pesage • Modèle : SBC(S)-1 • Résistance d'entrée : 381±4 Ω • Résistance de sortie : 350±1 Ω • Sensibilité : 2 ± 0,002 mv/v • Non-linéarité : 0,02 % • Non-répétitivité : 0,01 % • Fluage (30 min) : 0,02 % • Surcharge de sécurité admise : 125 % 08/13 Référence 30088256 METTLER TOLEDO Manuel Utilisateur BTA231... -
Seite 48: Dimensions
Information d'expédition Résolution Dim. Fourche Longueur Capacité d'affichage (larg. x long.) Longueur Largeur Hauteur poids Article # Modèle [kg] [mm] [mm] [mm] [mm] [mm] [kg] 30217454 BTA231-555E 555 x 1150 1570 1720 METTLER TOLEDO Manuel Utilisateur BTA231 Référence 30088256 08/13... -
Seite 49: Annexe
38° 58‘ - 40° 5‘ 40° 5‘ - 41° 12‘ 41° 12‘ - 42° 19‘ 42° 19‘ - 43° 26‘ 43° 26‘ - 44° 32‘ 44° 32‘ - 45° 38‘ 45° 38‘ - 46° 45‘ 46° 45‘ - 47° 51‘ 47° 51‘ - 48° 58‘ 48° 58‘ - 50° 6‘ 50° 6‘ - 51° 13‘ 51° 13‘ - 52° 22‘ 52° 22‘ - 53° 31‘ 53° 31‘ - 54° 41‘ 54° 41‘ - 55° 52‘ 55° 52‘ - 57° 4‘ 57° 4‘ - 58° 17‘ 58° 17‘ - 59° 32‘ 59° 32‘ - 60° 49‘ 60° 49‘ - 62° 9‘ 62° 9‘ - 63° 30‘ 63° 30‘ - 64° 55‘ 64° 55‘ - 66° 24‘ 66° 24‘ - 67° 57‘ 67° 57‘ - 69° 35‘ 69° 35‘ - 71° 21‘ 71° 21‘ - 73° 16‘ 73° 16‘ - 75° 24‘ 75° 24‘ - 77° 52‘ 77° 52‘ - 80° 56‘ 80° 56‘ - 85° 45‘ 85° 45‘ - 90° 00‘ 08/13 Référence 30088256 METTLER TOLEDO Manuel Utilisateur BTA231... -
Seite 50: Elimination
En cas de transmission de cet appareil à d'autres parties (pour un usage personnel ou professionnel), cette prescrip- tion doit être transmise en substance. Merci pour votre contribution à la protection de l’environnement. METTLER TOLEDO Manuel Utilisateur BTA231 Référence 30088256 08/13... -
Seite 51: Déclaration De Conformité
Model/Type: BTA231 Series Pallet Truck Scale to which this declaration relates, is in conformity with the following standard(s) or other normative document(s). auf das sich diese Erklärung bezieht, mit der/den folgenden Norm(en) oder Richtlinie(n) übereinstimmt. - Seite 52 Le invitamos a registrar su producto en www.mt.com/productregistration de forma que podamos informarle sobre mejoras, actu- alizaciones y avisos importantes sobre su producto de METTLER TOLEDO. Manual de usuario BTA231 N.º de pedido 30088256 08/13 METTLER TOLEDO...
- Seite 53 Especificaciones técnicas ........Especificaciones principales ........Especificaciones técnicas de las células de carga ..Dimensiones ............10 Apéndice ............Valores GEO ............Eliminación de residuos ..........Declaración de conformidad ........08/13 N.º de pedido 30088256 Manual de usuario BTA231 METTLER TOLEDO...
-
Seite 54: Instrucciones De Seguridad
Instrucciones de seguridad METTLER TOLEDO da gran importancia a la seguridad de pro- ducto. La no observancia de las siguientes instrucciones puede llevar a daños en la carretilla pesapalés o lesiones personales. Lea este manual con atención antes de manejar o reparar ▲... -
Seite 55: Configuración De La Carretilla Elevadora Pesapalés
Abra la caja del terminal, inserte la batería y conecte los cables del terminal a esta. Tenga cuidado de conectar el cable rojo al polo positivo y el negro al negativo (ver ilustración 4 más abajo). 08/13 N.º de pedido 30088256 Manual de usuario BTA231 METTLER TOLEDO... - Seite 56 SUBIR. Asegure el tornillo de ajuste apretando su tuerca (ver ilustración 5, 140H y 141). Ilustración 5 Manual de usuario BTA231 N.º de pedido 30088256 08/13 METTLER TOLEDO...
- Seite 57 Fugas. Los cierres herméticos Cambie los están gastados o aros de goma. dañados. Algunas piezas Cambie las pueden estar agrie- piezas defec- tadas o gastadas. tuosas. 08/13 N.º de pedido 30088256 Manual de usuario BTA231 METTLER TOLEDO...
-
Seite 58: Guía General Para Un Manejo Seguro
En otras condiciones específicas, el operador debe prestar ▲ aún más atención al manejar la carretilla. No utilice la carretilla Utilice la carretilla elevadora elevadora pesapalés así: pesapalés únicamente así: Así sí Así no Manual de usuario BTA231 N.º de pedido 30088256 08/13 METTLER TOLEDO... -
Seite 59: Funcionamiento Del Terminal
Funcionamiento del terminal La báscula de camiones para palés BTA231 incluye el terminal IND231 de METTLER TOLEDO. Consulte la Guía de Manejo del terminal IND231 para obtener instruc- ciones sobre el funcionamiento. 08/13 N.º de pedido 30088256 Manual de usuario BTA231... -
Seite 60: Manejo De La Carretilla Elevadora Pesapalés
Mover: ponga la palanca de control en la posición NEUTRA. Tire del manillar para mover la carga. Bajar: ponga la palanca de control en la posición BAJAR. La horquilla descenderá hasta la posición más baja. Manual de usuario BTA231 N.º de pedido 30088256 08/13 METTLER TOLEDO... -
Seite 61: Mantenimiento De La Carretilla Elevadora Pesapalés
La batería tardará entre 8 y 12 horas en cargarse por completo.Mientras se carga, el indicador rojo del cargador se iluminará. Cuando la carga esté completa, se iluminará el indicador verde del cargador. 08/13 N.º de pedido 30088256 Manual de usuario BTA231 METTLER TOLEDO... -
Seite 62: Aceite Hidráulico
BAJAR. Mueva el manillar arriba y abajo varias veces. Lubricación Utilice aceite de motor o grasa para lubricar todas las piezas móviles. Manual de usuario BTA231 N.º de pedido 30088256 08/13 METTLER TOLEDO... -
Seite 63: Especificaciones Técnicas
Especificaciones técnicas de las células de carga • Modelo: SBC(S)-1 • Resistencia de entrada: 381 ±4 Ω • Resistencia de salida: 350 ±1 Ω • Sensibilidad: 2 ±0,002 mV/v • No linealidad: 0,02% • Sin repetibilidad: 0,01% • Desplazamiento (30 min): 0,02% • Sobrecarga segura: 125% 08/13 N.º de pedido 30088256 Manual de usuario BTA231 METTLER TOLEDO... -
Seite 64: Dimensiones
Pantalla de Tamaño de la Longitud Capacidad resolución horquilla (axl) Longitud Anchura Altura peso Pieza n.º Modelo [kg] [mm] [mm] [mm] [mm] [mm] [kg] 30217454 BTA231-555E 555 x 1150 1570 1720 Manual de usuario BTA231 N.º de pedido 30088256 08/13 METTLER TOLEDO... -
Seite 65: 10 Apéndice
42° 19‘ - 43° 26‘ 43° 26‘ - 44° 32‘ 44° 32‘ - 45° 38‘ 45° 38‘ - 46° 45‘ 46° 45‘ - 47° 51‘ 47° 51‘ - 48° 58‘ 48° 58‘ - 50° 6‘ 50° 6‘ - 51° 13‘ 51° 13‘ - 52° 22‘ 52° 22‘ - 53° 31‘ 53° 31‘ - 54° 41‘ 54° 41‘ - 55° 52‘ 55° 52‘ - 57° 4‘ 57° 4‘ - 58° 17‘ 58° 17‘ - 59° 32‘ 59° 32‘ - 60° 49‘ 60° 49‘ - 62° 9‘ 62° 9‘ - 63° 30‘ 63° 30‘ - 64° 55‘ 64° 55‘ - 66° 24‘ 66° 24‘ - 67° 57‘ 67° 57‘ - 69° 35‘ 69° 35‘ - 71° 21‘ 71° 21‘ - 73° 16‘ 73° 16‘ - 75° 24‘ 75° 24‘ - 77° 52‘ 77° 52‘ - 80° 56‘ 80° 56‘ - 85° 45‘ 85° 45‘ - 90° 00‘ 08/13 N.º de pedido 30088256 Manual de usuario BTA231 METTLER TOLEDO... -
Seite 66: Eliminación De Residuos
Si cede el equipo a terceros (para uso privado o pro- fesional), asegúrese de hacerlo con el contenido de esta norma. Gracias por su contribución a la protección medioambiental. Manual de usuario BTA231 N.º de pedido 30088256 08/13 METTLER TOLEDO... -
Seite 67: Declaración De Conformidad
Model/Type: BTA231 Series Pallet Truck Scale to which this declaration relates, is in conformity with the following standard(s) or other normative document(s). auf das sich diese Erklärung bezieht, mit der/den folgenden Norm(en) oder Richtlinie(n) übereinstimmt. - Seite 68 Congratulazioni per aver scelto la qualità e la precisione di METTLER TOLEDO. Un uso appropriato secondo le presenti istruzioni e una taratura e una manutenzione regolari svolte dal nostro personale di assistenza formato in fabbrica assicurano un funzionamento affidabile ed accurato, proteggendo il vostro investimento.
- Seite 69 Espellere l’aria ............Lubrificazione ............Dati tecnici ............Specifiche principali ..........Dati tecnici delle celle di pesata ......... Dimensioni .............. Appendice .............. Valori codici GEO ............. Smaltimento ............Dichiarazione di conformità ........08/13 Numero d’ordine 30088256 Manuale utente BTA231 METTLER TOLEDO...
-
Seite 70: Istruzioni Per La Sicurezza
Non aprire il terminale di pesatura. L’inosservanza di tale ▲ norma comporterà l’annullamento della garanzia. L’apertura del terminale di pesatura è consentita solo al personale autorizzato. Manuale utente BTA231 Numero d’ordine 30088256 08/13 METTLER TOLEDO... -
Seite 71: Impostazione Della Bilancia Per Veicoli Pesapallet
Aprire la morsettiera, inserire la batteria e collegare i cavi alla batteria. Assicurarsi che il cavo rosso sia agganciato al polo positivo e che il cavo nero sia agganciato al polo negativo (vedere la figura 4 sotto riportata). 08/13 Numero d’ordine 30088256 Manuale utente BTA231 METTLER TOLEDO... - Seite 72 è in posizione RISALITA. Mettere in sicurezza la vite di impostazione serrando il relativo dado (vedere la figura 5, 140H e 141). Figura 5 Manuale utente BTA231 Numero d’ordine 30088256 08/13 METTLER TOLEDO...
- Seite 73 Le guarnizioni sono Cambiare le usurate ousurate o guarnizioni. danneggiate. Perdite Le guarnizioni sono Cambiare le usurate o danneggiate. guarnizioni. Alcuni pezzi Cambiare i potrebbero essere pezzi difettosi. rotti o usurati. 08/13 Numero d’ordine 30088256 Manuale utente BTA231 METTLER TOLEDO...
-
Seite 74: Informazioni Generali Per Un Funzionamento Sicuro
In altre condizioni specifiche gli operatori dovranno avere ▲ un’attenzione maggiore durante l’utilizzo del veicolo. Non usare la bilancia per veicoli Usare la bilancia per veicoli pesapallet in questo modo: pesapallet solo in questo modo: Manuale utente BTA231 Numero d’ordine 30088256 08/13 METTLER TOLEDO... -
Seite 75: Funzionamento Del Terminale
Funzionamento del terminale La bilancia pesapallet per autocarri BTA231 è dotata di un terminale IND231 METTLER TOLEDO. Per informazioni sul suo funzionamento, fare riferimento alla guida rapida dedicata. 08/13 Numero d’ordine 30088256 Manuale utente BTA231 METTLER TOLEDO... -
Seite 76: Funzionamento Della Bilancia Per Veicoli Pesapallet
Impostare la leva di comando in posizione NEUTRA. È possibile muovere il carico tirando la maniglia. Abbassamento: Impostare la leva di comando in posizione ABBASSATA. Le forche scenderanno in posizione abbassata. Manuale utente BTA231 Numero d’ordine 30088256 08/13 METTLER TOLEDO... -
Seite 77: Manutenzione Della Bilancia Per Veicoli Pesapallet
CA. Il caricatore inizierà a caricare la batteria. La batteria verrà ricaricata completamente in 8-12 ore. Durante la carica si accende la spia “rossa” del caricatore. A carica terminata si accende la spia “verde” del caricatore. 08/13 Numero d’ordine 30088256 Manuale utente BTA231 METTLER TOLEDO... -
Seite 78: Olio Idraulico
ABBASSATA. Quindi muovere più volte la maniglia su e giù. Lubrificazione Usare olio motore o grasso per lubrificare tutti i pezzi in movimento. Manuale utente BTA231 Numero d’ordine 30088256 08/13 METTLER TOLEDO... -
Seite 79: Dati Tecnici
• Temperatura di funzionamento: da -10°C a 40°C Dati tecnici delle celle di pesata • Modello: SBC(S)-1 • Resistenza d’ingresso: 381±4 Ω • Resistenza d’uscita: 350±1 Ω • Sensibilità: 2 ± 0,002 mv/v • Non-linearità: 0,02% • Non-ripetibilità: 0,01% • Spostamento (30 min): 0,02% • Sovraccarico sicuro: 125% 08/13 Numero d’ordine 30088256 Manuale utente BTA231 METTLER TOLEDO... -
Seite 80: Dimensioni
Dimensioni forca Lunghezza Portata Risoluzione (larg x lung) Lunghezza Larghezza Altezza peso Item # Model [kg] [mm] [mm] [mm] [mm] [mm] [kg] 30217454 BTA231-555E 555 x 1150 1570 1720 995 200 Manuale utente BTA231 Numero d’ordine 30088256 08/13 METTLER TOLEDO... -
Seite 81: Appendice
40° 5‘ - 41° 12‘ 41° 12‘ - 42° 19‘ 42° 19‘ - 43° 26‘ 43° 26‘ - 44° 32‘ 44° 32‘ - 45° 38‘ 45° 38‘ - 46° 45‘ 46° 45‘ - 47° 51‘ 47° 51‘ - 48° 58‘ 48° 58‘ - 50° 6‘ 50° 6‘ - 51° 13‘ 51° 13‘ - 52° 22‘ 52° 22‘ - 53° 31‘ 53° 31‘ - 54° 41‘ 54° 41‘ - 55° 52‘ 55° 52‘ - 57° 4‘ 57° 4‘ - 58° 17‘ 58° 17‘ - 59° 32‘ 59° 32‘ - 60° 49‘ 60° 49‘ - 62° 9‘ 62° 9‘ - 63° 30‘ 63° 30‘ - 64° 55‘ 64° 55‘ - 66° 24‘ 66° 24‘ - 67° 57‘ 67° 57‘ - 69° 35‘ 69° 35‘ - 71° 21‘ 71° 21‘ - 73° 16‘ 73° 16‘ - 75° 24‘ 75° 24‘ - 77° 52‘ 77° 52‘ - 80° 56‘ 80° 56‘ - 85° 45‘ 85° 45‘ - 90° 00‘ 08/13 Numero d’ordine 30088256 Manuale utente BTA231 METTLER TOLEDO... -
Seite 82: Smaltimento
In caso di cessione dello strumento (per es. per ulte- riore utilizzo privato o aziendale/industriale), si prega di comunicare anche questa disposizione. Si ringrazia per il contributo alla tutela dell’ambiente. Manuale utente BTA231 Numero d’ordine 30088256 08/13 METTLER TOLEDO... -
Seite 83: Dichiarazione Di Conformità
Model/Type: BTA231 Series Pallet Truck Scale to which this declaration relates, is in conformity with the following standard(s) or other normative document(s). auf das sich diese Erklärung bezieht, mit der/den folgenden Norm(en) oder Richtlinie(n) übereinstimmt. - Seite 84 www.mt.com/service For more information Weitere Informationen erhalten Sie unter: Pour plus d’information Para más información Per ulteriori informazioni Mettler-Toledo AG CH-8606 Greifensee Switzerland Tel. + 41 44 944 22 11 Fax + 41 44 944 30 60 Subject to technical changes ©...
