Verdrahtung der Eingangsbuchsen für verschiedene Quellen
Zusätzlich zu den unten abgebildeten Mikrofon- und
Leitungspegelanschlüssen stellt Lectrosonics eine Reihe von
Kabeln und Adaptern für andere Situationen her, z. B. für den
Anschluss von Musikinstrumenten (Gitarren, Bassgitarren usw.)
an den Sender. Besuchen Sie www.lectrosonics.com und
klicken Sie auf Zubehör, oder laden Sie den Hauptkatalog
herunter.

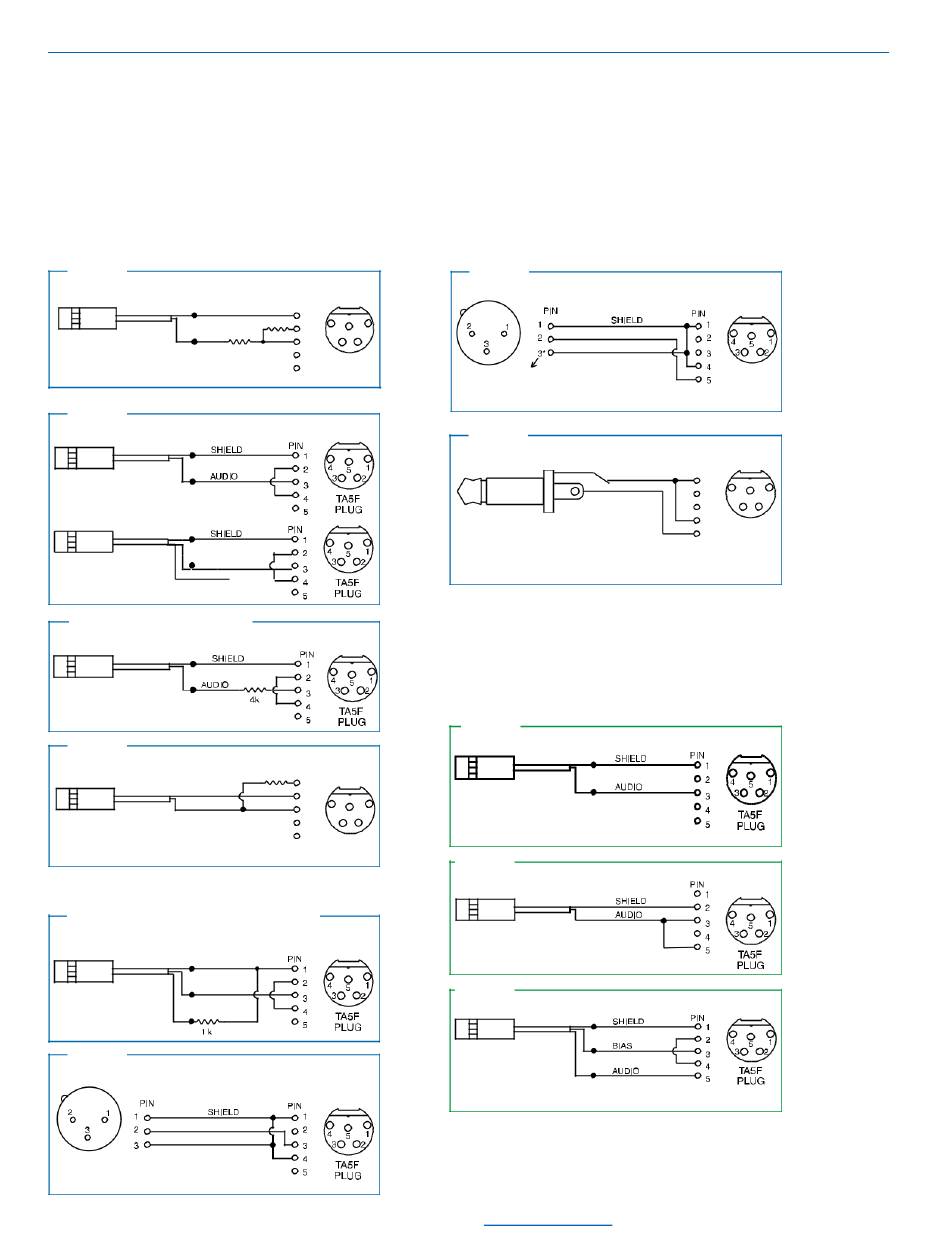

Kompatible Verdrahtung für beide Servo-Bias-Eingänge und frühere Transmitter:
Abb. 1
2 VOLT POSITIVE VORSPANNUNG 2-DRAHT-ELEKTRET
SHIELD
AUDIO
Kompatible Verkabelung für Mikrofone wie
z. B.
Countryman E6 mit Kopfhörer und B6 mit Lavalier.
Siehe auch
Abb. 9
Abb. 2
4 VOLT POSITIVE VORSPANNUNG 2-DRAHT-ELEKTRET
Häufigste Art der Verdrahtung für
Lavalier-Mikrofone.
VERDRAHTUNG FÜR LECTROSONICS M152/5P
ROT
Das Lavaliermikrofon M152
hat einen internen Widerstand und kann
in einer 2-Draht-Konfiguration
verdrahtet.
WEISS
Dies ist die werkseitige
Standardverkabelung.
Abb. 3 - DPA-Mikrofone
DÄNISCHE PRO-AUDIO-MINIATURMODELLE
Diese Verkabelung ist für DPA-Lavalier
und Kopfbügelmikrofone.
HINWEIS: Der Widerstandswert kann zwischen 3k und 4 kOhm liegen.
Gleich wie DPA-Adapter DAD3056
Abb. 4
2 VOLT NEGATIVE VORSPANNUNG 2-DRAHT-
ELEKTRET
SHIELD
AUDIO
Kompatible Verkabelung für Mikrofone
wie z. B. TRAM-Modelle mit negativer
Vorspannung.
HINWEIS: Der Widerstandswert kann von 2k bis 4k Ohm
reichen.
Abb. 5 - Sanken COS-11 und andere
4 VOLT POSITIVE VORSPANNUNG 3-DRAHT-
ELEKTRET
MIT EXTERNEM WIDERSTAND
SHIELD
ENTWASSERUNG
(BIAS)
Wird auch für andere 3-Draht
Lavaliermikrofone, die
erfordern einen externen
QUELLE (AUDIO)
Widerstand.
Abb. 6
LO-Z MIKROFONPEGELSIGNALE
XLR-BUCHSE
Für niederohmige dynamische Mikrofone oder Elektret
Mikrofone mit interner Batterie oder Netzteil.
Setzen Sie einen 1k-Widerstand in Reihe mit Pin 3 ein, wenn eine Dämpfung
erforderlich ist
© lectrosonics.de, Jörg Rader, Waldstr. 4, D-65307 Bad Schwalbach –
PIN
1
1.5 k
2 4 1
3 5 2
3
3.3 k
4 TA5F
PLUG
5
(N/C)
PIN
2.7 k
1
2
3 4 5 1
3
2
4
5
TA5F
PLUG
Viele Informationen zur Mikrofonverkabelung finden Sie auch
im FAQ-Bereich der Website unter:
http://www.lectrosonics.com
Bewegen Sie den Mauszeiger über Support und klicken Sie auf
FAQs. Folgen Sie den Anweisungen, um nach der Modellnummer
oder anderen Suchoptionen zu suchen.
Abb. 7
SYMMETRISCHE UND ERDFREIE LEITUNGSPEGELSIGNALE
XLR-Buchse
*Hinweis: Wenn der Ausgang symmetrisch ist, aber die
Mitte
auf Masse abgegriffen, wie bei allen Lectrosonics
Empfängern, schließen Sie nicht Pin 3 der XLR-Buchse
an Pin 4 des TA5F-Steckers.
Abb. 8
UNSYMMETRISCHE LINE-PEGEL-
SIGNALE
SLEEVE
SHIELD
AUDIO
TIPP
LINE LEVEL
RCA- oder 1/4"-
Stecker
Für Signalpegel bis zu 3V (+12 dBu) vor der Begrenzung.
Vollständig
kompatibel mit 5-poligen Eingängen anderer Lectrosonics-
Sender
wie z. B. die LM- und UM-Serie. Ein 20k-Ohm-Widerstand kann
sein
in Reihe mit Pin 5 für zusätzliche 20 dB von
Dämpfung, um bis zu 30V (+32 dBu) zu verarbeiten.
Einfache Verdrahtung - Kann NUR verwendet werden mit
Servo-Bias-Eingänge:
Servo Bias wurde 2005 eingeführt und alle
Transmitter mit 5-poligen Eingängen werden seit
2007 mit dieser Funktion gebaut.
Abb. 9
2 VOLT POSITIVE VORSPANNUNG 2-DRAHT-ELEKTRET
Vereinfachte Verkabelung für Mikrofone
wie z.B. Countryman B6 Lavalier
und E6 Earset-Modelle und andere.
HINWEIS: Diese Servovorspannungs-Verdrahtung ist nicht kompatibel mit früheren
Versionen von Lectrosonics-Sendern. Prüfen Sie mit dem Werk
um zu bestätigen, welche Modelle diese Verdrahtung verwenden können.
Abb. 10
2 VOLT NEGATIVE VORSPANNUNG 2-DRAHT-ELEKTRET
Vereinfachte Verdrahtung für Mikrofone wie TRAM mit negativer Vorspannung.
HINWEIS: Diese Servovorspannungs-Verdrahtung ist nicht kompatibel mit früheren
Versionen von Lectrosonics-Sendern. Prüfen Sie mit dem Werk
um zu bestätigen, welche Modelle diese Verdrahtung verwenden können.
Abb. 11
4 VOLT POSITIVE VORSPANNUNG 3-DRAHT-ELEKTRET
HINWEIS: Diese Servovorspannungs-Verdrahtung ist nicht kompatibel mit früheren
Versionen von Lectrosonics-Sendern. Prüfen Sie mit dem Werk
um zu bestätigen, welche Modelle diese Verdrahtung verwenden können.
