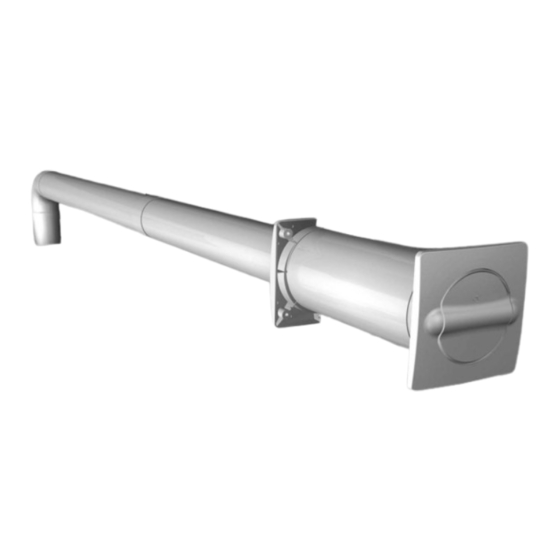

- Seite 1 AEROBOY Energiespar-Mauerkasten mit elektro- nisch gesteuerter Abluftventilklappe Montage- und Bedienungsanleitung der Kunststoffversion mit 100, 125 und 150 mm Durchmesser und der Edelstahlversion mit 125 und 150 mm Durchmesser 200 - 240V ≤0,5 W 50/60 Hz...
- Seite 2 Das entspricht einer Anschlussleis- werden, es sei denn, sie werden tung von etwa 800 VA. · durch eine für ihre Sicherheit zu- Der AEROBOY darf nicht zum Be- ständige Person beaufsichtigt trieb mit einem Wäschetrockner, oder erhielten von ihr Anweisun- Klimagerät oder einem Kombige-...
- Seite 3 Wenn ein Abluftgerät, wie Sehr geehrter Kunde, eine Dunstabzugshaube und eine offene Feuerstelle, wie z.B. ein vielen Dank für den Kauf des AEROBOY Kaminofen gleichzeitig betrieben Mauerkastens mit elektronisch gesteu- werden, besteht bei geschlossenen erter Abluftklappe. Fenstern die Gefahr einer tödlichen Wir sind überzeugt, dass dieses Gerät...
- Seite 4 Zeichenerklärung Bestimmungsgemäße Verwendung Bitte lesen Sie diese Bedienungs- Der Mauerkasten mit elektronisch ge- anleitung aufmerksam durch, steuerter Abluftklappe ist ausschließlich und bewahren sie die Anleitung für dafür vorgesehen unter bestimmten späteren Gebrauch auf. Bedingungen (z.B. während des Be- triebs einer Dunstabzugshaube) den Achtung! Unfall- und Verlet- Luftaustausch durch kurze Rohrleitun- zungsgefahr sowie schwere Sach-...
-
Seite 5: Installation
Zur Installtion des AEROBOY muss eine Öffnung in der Aussenwand vorhan- den sein. Die Größe der Öffnung muss, 112 mm 130 mm je nach Modell des AEROBOY 112, 130 162 mm oder 162 mm betragen. min. 200 mm max. 580 mm ca. - Seite 6 Den äußeren Flansch in das Telesko- Die äußere Abdeckung auf den äu- prohr einschieben und mit vier Schrau- ßeren Flansch einrasten. Dabei darauf ben an der Wand befestigen. Dabei achten, dass die -Markierung nach darauf achten, dass die -Markie- oben gerichtet ist. rung nach oben gerichtet ist.
- Seite 7 Das Kabel des Klappenmotors auf einer Dunstabzugshaube angeschlos - Höhe der Steckdose zzgl. 250 mm sen werden soll, den 5 cm breiten ablängen und abisolieren. Passring an den inneren Flansch Das Kabel entsprechend (+) rot / (-) grau anbringen. an den Klemmen der Steuereinheit anbringen.
- Seite 8 Programmierung in der Steuereinheit drücken. Stellen Sie sicher, dass der AEROBOY Die LED blinkt jetzt für etwa 10 sec. korrekt montiert ist und die Kabel des rot/grün und ist danach aus. Klappenmotors korrekt an der Steuer- einheit angeschlossen sind. 7. Beleuchtung Ihrer Dunstabzugshaube jetzt wieder ausschalten.
- Seite 9 Verbraucher, Lampe und nik sitzt versetzt im Rohrstutzen, damit Motor, ausgeschaltet sind. die Mechanik im Mauerwerk arbeitet Ähnlich verhält sich der AEROBOY bei starken Netzschwankungen, die Pro- Dämmung. grammierung bitte zu einem späteren Der Rohrstutzen wird daher auch nicht Zeitpunkt noch einmal durchführen.
- Seite 10 Lüftung für Bäder und Toiletten ein- tallations vorschr if ten für Bä - gesetzt werden. der und Nassräume strikt zu be- Hierzu kann der AEROBOY mit einem achten; bzw. einzuhalten; Abluftventilator oder der Raumbe- weshalb die Installation nur von leuchtung gekoppelt werden.
- Seite 11 A EROBOY und ein A blu ft ventilat or (min. 8 W ) mit Nachlaufrelais (Ventilator sollte min. 8 Watt haben um sauber selektieren zu können) Den Ventilat or mittels eines Ste- Den Ventilator mittels eines Steckers an der ckers an der Steuereinheit anschlie- Steuereinheit anschließen und die Steuereinheit ßen und die Steuerein he it folgen- folgendermaßen programmieren:...
- Seite 12 A EROB OY mit Raumbeleuchtung (min. 8 W ) (Raumbeleuchtung sollte min. 8 Watt haben um sauber selektieren zu können) Lampe mind. 8 Wa Die Raumbeleuchtung mittels ei- Den Ventilator mittels eines Steckers an der nes Steckers an der Steuereinheit Steuereinheit anschließen und die Steuereinheit anschließen und die Steuereinheit folgendermaßen programmieren:...
- Seite 13 Fragen & Fehlerbehebung Das vormontierte Kabel ist nicht lang Das vormontierte Kabel kann unter genug. Verwendung des gleichen Querschnit- tes und der richtigen Polarität auf bis zu 8 Meter verlängert werden. Die Steuereinheit wird mit der falschen Die Sicherung im Inneren des Steuer- Spannung betrieben.
- Seite 14 Edelstahlversion ca. 200 mm. Die maximale Wandstärke liegt für beide Modelle bei ca. 580mm. Kann der AEROBOY in ein vorhande- Der AEROBOY ist nicht für die Installa- nes Rohrsystem eingebaut werden tion in einem vorhandenen Rohrsystem bzw. sind die Komponenten auch vorgesehen.
- Seite 15 Eine Farbbehandlung ist prinzipiell in der Kunststoffversion farblich zu möglich, sollte jedoch von einem Fach- behandeln? mann durchgeführt werden. Kann der AEROBOY auch senkrecht in Prinzipiell ja, nur kann bei geöffneter der Aussenwand (z.B. Dach) eingebaut werden? dringen. Kann die Abluftklappe im Winter...
- Seite 16 (Fens terklasse 3) bei den Straßen mit ho hem Lärmau fkom- M essungen überschri tten. men . Die Messung hat gezeigt, dass sogar die Einzigartig beim AEROBOY Energiespar sehr anspruchsvollen Grenzwerte für Mauerkasten. Fensterfugen gerade von Fensterklasse 3 von dem untersuchten Mauerkasten...
