Allgemeine Informationen:

Die Eingänge der Zentrale sind so genannte Differentialschleifen, an denen die einzelnen Melder und ange-
schlossen werden.
Begriffserklärung Differentialschleifen: Hier können NC-Kontakte (NC= normal closed, Öffner, bei
Alarm->Kontakt geöffnet), sowie NO-Kontakte (NO= normal open, Schließer, bei Alarm-> Kontakt geschlossen)
anschließen.

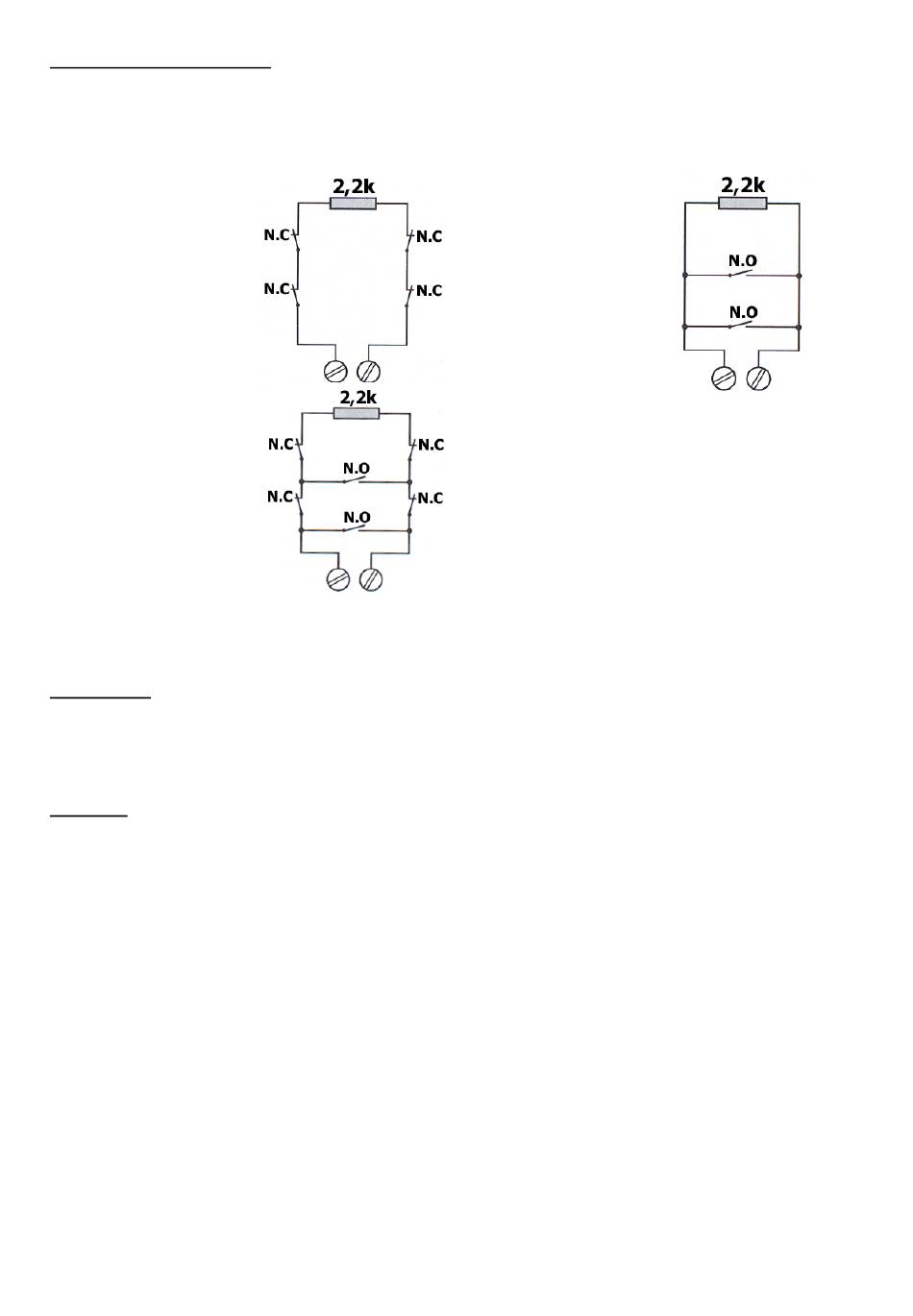

NC-Kontakt Schaltschema:
NC/NO-Kontaktschema:
Hinweis: Der 2,2KOhm Abschlusswiderstand muss am Ende der Melder angeschlossen werden. Schließen Sie
den Widerstand nicht an der Zentrale an. Bei einer nicht mit einem Melder versehenen Alarmschleife, darf der
Widerstand nicht entfernt werden.

Installation:

Installiert werden sollte die Zentrale an einem nicht direkt zugänglichen Ort. Der Installationsbereich sollte eben-
falls zusätzlich mit einem Melder abgesichert werden.
Hinweis: Achten Sie bei der Installation auf ausreichende Luftzirkulation der Zentrale. Lassen Sie zu allen
Seiten des Gerätes mind. 10cm Platz.

Montage:

Alarmzentrale:
• Öffnen Sie den Deckel der Zentrale.
• Brechen Sie die Abdeckung (falls vorhanden) eines der Leitungsführungslöcher auf der Gehäuserückseite
heraus.
• Verschließen Sie die Öffnung mit dem mitgelieferten Gehäuse-Dichtring.
• Zeichnen Sie anschließend die entsprechenden Bohrlöcher an.
• Bohren Sie nun entsprechend der Anzeichnung die Löcher.
• Befestigen Sie die Zentrale mit den mitgelieferten Schrauben.
• Benutzen Sie bei Bedarf Dübel und lassen Sie die Schrauben etwa 3 – 4mm aus der Wand abstehen.
• Hängen Sie jetzt die Zentrale auf die Schrauben.
Netzteil:
• Benutzen Sie für den Betrieb der Alarmzentrale das Netzteil Art. Nr. 530-282 (16,5VAC/1,5A nicht im Lie-
ferumfang).
• Das Netzteil sollte in der Nähe der Alarmzentrale und einer 230V/50Hz Netzsteckdose installiert werden.
• Zeichnen Sie auch hier die Befestigungslöcher an, bohren Sie und schrauben Sie anschließend das Netzteil
an.
NO-Kontakt Schaltschema:
