Einführung
Geehrter Kunde, wir möchten
Ihnen zum Erwerb Ihrer Alarmanlage gratulieren!
Bitte lesen Sie sich diese Anleitung
vor dem Gebrauch gut durch und
verwahren Sie sie für späteres Nach-
schlagen auf.
Ausstattungsmerkmale
•
8 leitungsgebundene Differentialschleifen
•
Codeschloss zur einfachen Programmierung und
Bedienung
•
Netzausfallsicher über Notstromakku
(nicht im Lieferumfang)
•
1 MASTER-Code, 8 Benutzercodes
•
Manipulationssicher
Lieferumfang
•
Bedienungsanleitung
•
Alarmzentrale „AZ-2"
•
Befestigungsmaterial
•
Codeschloss-Bedienteil
Sicherheits- und Einbauhinweise
•
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc., könn-
ten für Kinder zu einem gefährlichen Spielzeug werden.
•
Beachten Sie die Sicherheitshinweise und Bedienungsanleitungen der anzuschließenden Geräte.
•
Beachten Sie die Sicherheitshinweise im weiteren Verlauf dieser Bedienungsanleitung.
•
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
•
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/ oder Verändern des
Produkts nicht gestattet.
•
Das Produkt ist nur für die Montage und Betrieb in trockenen, geschlossenen Innenräumen zugelassen.
•
Als Spannungsquelle für das Steckernetzteil darf nur eine ordnungsgemäße Netzsteckdose
(230V~/50Hz) des öffentlichen Versorgungsnetzes verwendet werden.
•
Das Steckernetzteil der Alarmzentrale darf nie mit feuchten oder nassen Händen angefasst werden. Es
besteht sonst die Gefahr eines lebensgefährlichen elektrischen Schlages.
•
Vermeiden Sie extreme Einwirkungen durch Hitze, Staub oder Feuchtigkeit.
•
Wenn Sie sich bei Montage, Anschluss und Installation nicht sicher sind bzw. Zweifel über die Funkti-
onsweise bestehen, wenden Sie sich an eine Fachkraft - nehmen Sie Montage, Anschluss und Installati-
on nicht selbst vor.

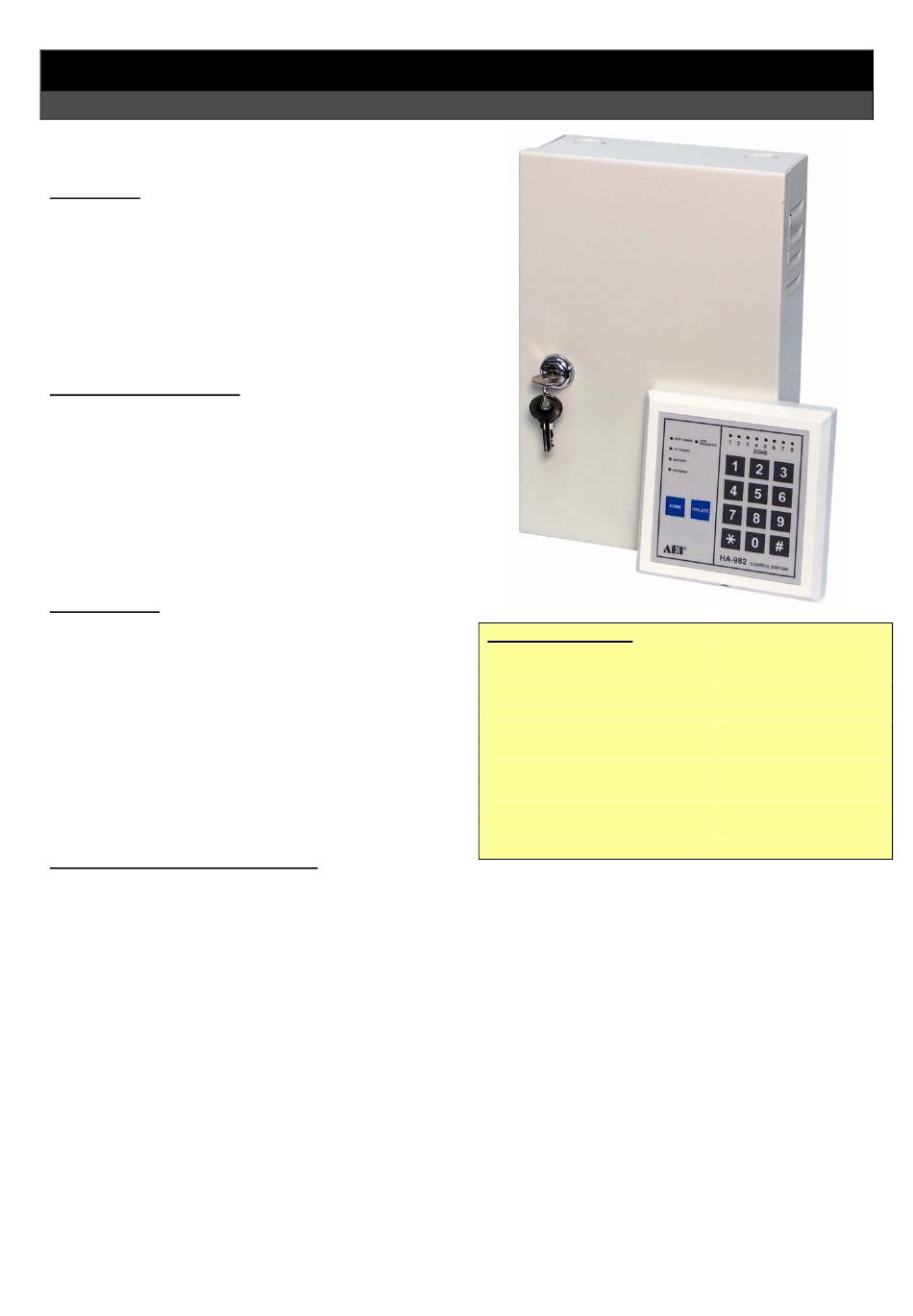

Bedienungsanleitung
Alarmanlage „AZ-2" mit 8 Alarmschleifen
© Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Technische Daten
Modell
Kontrolleinheit
Versorgungsspannung
Stromaufnahme
Backupakku
Maße Alarmzentrale (BxHxT)
Maße Code-Schloss (BxHxT)
Temperaturbereich
Alarmschleifen
530-262
AZ-2
16,5VAC
max. 1,5 A
12VDC
370x220x80mm
115x115x22mm
0° - 65°C
8x Differentialschleifen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WJG AZ-2
Inhaltszusammenfassung für WJG AZ-2
- Seite 1 Wenn Sie sich bei Montage, Anschluss und Installation nicht sicher sind bzw. Zweifel über die Funkti- onsweise bestehen, wenden Sie sich an eine Fachkraft - nehmen Sie Montage, Anschluss und Installati- on nicht selbst vor. © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
-
Seite 2: Allgemeine Informationen
• Das Netzteil sollte in der Nähe der Alarmzentrale und einer 230V/50Hz Netzsteckdose installiert werden. • Zeichnen Sie auch hier die Befestigungslöcher an, bohren Sie und schrauben Sie anschließend das Netzteil © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung... -
Seite 3: Anschlussübersicht
• Zeichnen Sie die Bohrlöcher mit Hilfe der Abdeckung an die Wand. • Bohren Sie anschließend die Löcher und schrauben Sie die Rückseitenabdeckung mit geeigneten Schrau- ben fest. Anschlussübersicht: © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung... - Seite 4 IWV-Impulswahl DIALING (nur mit MFV-Wählverfahren Telefonleitung O.K Anhaltendes Blinken: Telefon- Wählgerät) (Mehrfrequenz) Kein Wählvorgang leitung nicht O.K, bitte prüfen RECORDING (nur Sprachnachricht wird auf- Keine Aufnahme mit Wählgerät) genommen © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
- Seite 5 • Wählen Sie über das Code-Schloss die Speicherstelle 01 (Tasten 0 und 1 drücken). • Geben Sie den Mastercode über die Zahlentastatur ein. • Die Eingabe wird mit der #-Taste bestätigt und gespeichert. • Der Werkscode ist hiermit überschrieben. © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
-
Seite 6: Alarmschleifenkonfiguration
• Zum Löschen eines Benutzercodes, wählen Sie die Speicherstelle aus und drücken Sie #. Alarmschleifenkonfiguration Die einzelnen Alarmschleifen können nach Ihren individuellen Bedürfnissen konfigurieren. Gehen Sie dazu wie in der Tabelle gezeigt vor. © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung... - Seite 7 1=EIN Batterietest Code: 86 Code # Code=0 0=AUS 1=Alle 24Std. testen 2=Alle 7 Tage testen HOME Schleifen für den Code: HOME Code # Anwesenheits- Schleife 1 – 6 Modus © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
-
Seite 8: Schleifenüberwachung
Bestätigung 0 oder 1 Code: Der Entsprechende CODE aktiviert bzw. deaktiviert den Akku bei einem Stromausfall. = Akkuladung deaktiviert (Werkseinstellung) = Akkuladung aktiviert Im Auslieferungszustand ist der Akkubetrieb deaktiviert. © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung... -
Seite 9: Bedienung
• Eine Schleife, die nicht im HOME-Modus eingebunden ist, soll deaktiviert werden. • Ein Sabotagekontakt soll für Wartungsarbeiten deaktiviert werden. Stellen Sie sicher das kein Alarm ausgelöst ist und keine der Schleifen-LED’s leuchten oder blinken. © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung... - Seite 10 Hinweis: Der Panikalarm kann zu jedem Alarmzentralenstatus (scharf/unscharf) aktiviert werden. Es erfolgt keine akustische Warnung, der Alarm wird sofort ausgelöst. Allgemeine Hinweise: Bitte beachten Sie parallel zu dieser Bedienungsanleitung auch die Bedienungsanleitung der verwendeten Zusatzgeräte. © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
