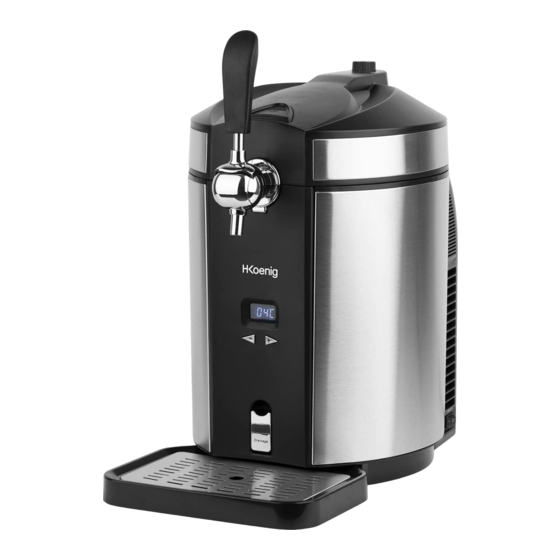

Bier Maxx BCT0538 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhalt
Lieferumfang _______________________________________________________ 2
Legende __________________________________________________________ 2
Bestimmungsgemäßer Gebrauch _______________________________________ 4
Sicherheitshinweise __________________________________________________ 4
Vor dem ersten Gebrauch _____________________________________________ 6
Vorbereitung _______________________________________________________ 7
Benutzung _________________________________________________________11
Zu starke Schaumbildung - was tun? ____________________________________13
Nach der Benutzung _________________________________________________13
Reinigung _________________________________________________________15
Aufbewahrung ______________________________________________________17
Wartung ___________________________________________________________17
Technische Daten ___________________________________________________18
Fehlerbehebung ____________________________________________________18
Entsorgung ________________________________________________________21
05581_05578_Inlay_DE-EN-FR-NL_A5_V3.indb 1
05581_05578_Inlay_DE-EN-FR-NL_A5_V3.indb 1
1
DE
27.10.2020 11:03:25
27.10.2020 11:03:25
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Bier Maxx BCT0538
Inhaltszusammenfassung für Bier Maxx BCT0538
-
Seite 1: Inhaltsverzeichnis
Inhalt Lieferumfang _______________________________________________________ 2 Legende __________________________________________________________ 2 Bestimmungsgemäßer Gebrauch _______________________________________ 4 Sicherheitshinweise __________________________________________________ 4 Vor dem ersten Gebrauch _____________________________________________ 6 Vorbereitung _______________________________________________________ 7 Benutzung _________________________________________________________11 Zu starke Schaumbildung – was tun? ____________________________________13 Nach der Benutzung _________________________________________________13 Reinigung _________________________________________________________15 Aufbewahrung ______________________________________________________17 Wartung ___________________________________________________________17 Technische Daten ___________________________________________________18 Fehlerbehebung ____________________________________________________18... -
Seite 2: Lieferumfang
Lieferumfang • Haupteinheit (1 x) • Zapfhahngriff (1 x) • Ansticheinheit (1 x) • Auff angschale (1 x) • Abtropfgitter (1 x) • Reinigungsballon (1 x) • Universaladapter (2 x) • Frische-Fässchen-Adapter (3 x) • -Kapsel (05578: 1 x; 05581: 3 x) •... -
Seite 3: Erklärung Der Symbole Und Signalwörter
17 Ansticheinheit 18 Verbindungsstück der Bierleitung 19 Ventil der CO -Leitung mit Entriegelungsknopf Ansticheinheit 20 Ventileinheit 21 Verbindungsstück für die CO -Leitung 22 Anstichdegen 23 Halterung 24 Ventil für die Bierleitung mit Entriegelungsknopf Zubehör 25 Frische-Fässchen-Adapter 26 CO -Kapsel 27 Hilfswerkzeug 28 Universaladapter 29 Reinigungsballon Ersatz-Set... -
Seite 4: Bestimmungsgemäßer Gebrauch
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für diese Bier-Zapfanlage entschieden haben. Lesen Sie vor dem ersten Gebrauch des Gerätes die Gebrauchsanleitung sorgfältig durch und bewahren Sie diese zum späteren Nachlesen auf. Bei Weitergabe des Gerätes ist auch diese Gebrauchsanleitung mitzugeben. - Seite 5 Kinder dürfen nicht mit dem Gerät spielen. ■ Keine Veränderungen am Gerät, der Anschlussleitung, der CO ■ Kapsel oder den Zubehörteilen vornehmen. Wenn das Gerät oder die Anschlussleitung beschädigt sind, müssen diese durch den Hersteller oder Kundenservice oder eine ähnlich qualifi zier- te Person (z.
-
Seite 6: Warnung - Brandgefahr
WARNUNG – Brandgefahr ■ Das Gerät nicht in Räumen benutzen, in denen sich leichtentzündliche oder explo- sive Substanzen befi nden. ■ Das Gerät nicht in der Nähe von brennbarem Material betreiben. ■ Das Gerät während des Betriebs nicht abdecken, um einen Gerätebrand zu ver- meiden. -
Seite 7: Vorbereitung
Vorbereitung BEACHTEN! ■ Berstgefahr! Bierfässer niemals in der Tiefkühltruhe kühlen! Durch Kühlen in der Tiefkühltruhe können Bierfässer platzen. WICHTIG! Für eine optimale Funktionsweise des Gerätes sind verschiedene Vor- bereitungsschritte sowie Warte- bzw. Ruhezeiten notwendig. Machen Sie sich mit der Vorbereitung vetraut und planen Sie ausreichend Zeit für diese ein. •... -
Seite 8: Bierfass Vorbereiten
6. Die Ansticheinheit (17) aus dem Kühlbehälter (11) entnehmen: Die CO -Leitung und die Bierleitung von der Ventileinheit (20) lösen. Dazu jeweils die weiße Taste auf dem Ventil (19 bzw. 24) drücken und das Verbindungsstück (21 bzw. 18) abziehen (Bild B). 7. -
Seite 9: Co 2 -Kapsel Einsetzen / Wechseln
Frische-Fässchen (F1 + F2) Das Frische-Fässchen hat ein integriertes Ventil an der Oberseite des Fasses. BEACHTEN: Bei Frische-Fässchen muss kein Verschlussstopfen entfernt werden und erfordert daher keinerlei Werkzeug oder Universaladapter. 1. Die Verschlusskappe vom Fass entfernen. 2. Den Frische-Fässchen-Adapter (25) auf das Ventil im Fass drücken (Bild F3). Den festen Sitz sicherstellen. -
Seite 10: Frische-Fässchen Anschließen Da Frische-Fässchen Bereits Die Richtige Menge An Co
■ Die CO -Kapsel nur dann einsetzen, wenn der Druckregler bis zum Anschlag auf Position – (Minus) steht, da sich ansonsten der Inhalt der CO -Kapsel in das Gerät entleert! ■ Das Gerät nicht mit eingesetzter und angestochener CO -Kapsel transportieren. HINWEIS: Bei Frische-Fässchen wird keine CO -Kapsel benötigt, da sie bereits mit der richtigen Menge an CO... -
Seite 11: Gerät Anschließen Und Einschalten
7. Den Deckel schließen, bis er mit einem hörbaren Klicken einrastet. 8. Das Gerät anschließen und einschalten (siehe Abschnitt „Gerät anschließen und einschalten“). Gerät anschließen und einschalten BEACHTEN! ■ Die Anschlussleitung vor dem Anschließen des Gerätes vollständig auseinander- wickeln. ■ Das Gerät nur an eine vorschriftsmäßig installierte Steckdose anschließen. -
Seite 12: Vorprogrammierte Soll-Temperatur Auswählen
Vorprogrammierte Soll-Temperatur auswählen Im Gerät sind sechs Soll-Temperaturen gespeichert. Diese werden in der folgenden Reihenfolge angezeigt: 4 °C > 8 °C > 9 °C > 10 °C > 11 °C > 12 °C (40 °F > 46 °F > 48 °F > 50 °F > 52 °F > 54 °F) 1. -
Seite 13: Zu Starke Schaumbildung - Was Tun
4. Das Glas während des Zapfvorgangs langsam in eine senkrecht Position bringen. 5. Den Zapfhahn schließen, sobald der Schaum den Rand des Glases erreicht hat, indem der Zapfhahngriff in die senkrechte Position gestellt wird (Bild H). 6. Das Glas auf das Abtropfgitter stellen und warten, bis sich der Schaum gesetzt hat. 7. - Seite 14 5. Einen sauberen Frische-Fässchen-Adapter (25) auf das Verbindungsstück der Bierleitung (18) stecken (siehe Kapitel „Vorbereitung“ – „Frische-Fässchen anschließen“). Auf diese Weise lässt sich die Bierleitung am bequemsten reinigen, da Spitze des Reinigungsballons für das Verbindungsstück der Bierleitung zu schmal ist. 6.
-
Seite 15: Bierfass Wechseln / Vom Gerät Trennen
Bierfass wechseln / vom Gerät trennen BEACHTEN! ■ Die Ansticheinheit bzw. den Frische-Fässchen-Adapter nie aus dem Fass nehmen, wenn es nicht geleert ist und noch unter Druck steht! Das Bierfass zuvor voll- ständig leeren. 1. Vergewissern, dass das Gerät ausgeschaltet ist (Schalterposition 0). 2. -
Seite 16: Bierleitung
kann das Reinigungswasser bzw. Kühlwasser durch den Zapfhahn (3) bzw. durch den Wasserablauf (7) direkt in das Spülbecken laufen. Wenn dies nicht möglich ist, die Ab- tropfschale am Gerät anbringen und das Reinigungswasser bzw. Kühlwasser in die- se laufen lassen. HINWEIS: Die Auff angschale hat ein Fassungsvermögen von max. 450 ml! Universaladapter und Frische-Fässchen-Adapter 1. -
Seite 17: Aufbewahrung
Aufbewahrung 1. Das Gerät und alle Zubehörteile vor dem Verstauen reinigen. HINWEIS: Alle Teile müssen nach der Reinigung vollständig trocken sein, bevor das Gerät zusammen- gebaut und verstaut wird. 2. Die CO -Kapsel (26) vor dem Verstauen aus dem Gerät entnehmen (siehe Kapitel „Vorbereitung“... -
Seite 18: Technische Daten
3. Eine neue Dichtung in die Fassung im Stechdegen einlegen. 4. Die Ventileinheit von oben in die Halterung führen und von unten den Anstichdegen festschrauben. Technische Daten Modellnummer: BCT0538 Artikelnummer: 05578 (1 x CO -Kapsel), 05581 (3 x CO -Kapsel) Spannungsversorgung: 220 –... -
Seite 19: Mögliche Ursache
Problem Mögliche Ursache Lösung Das Bierfass kontrollieren und ggf. ein neues einsetzen (siehe Kapitel „Vor- Ist das Bierfass leer? bereitung“– „Bierfass anstechen und anschließen“). Die CO -Kapsel austauschen (siehe Ist die CO -Kapsel (26) Kapitel „Vorbereitung“ – „CO -Kapsel leer? einsetzen / wechseln“). - Seite 20 Problem Mögliche Ursache Lösung Das Bierfass einige Zeit im Gerät ruhen Ist das Bier zu kalt? lassen, die Temperatur wird durch den Kühlbehälter (11) reguliert. Das Bier ist Die Zapfhahneinheit reinigen (siehe Ist die Bierleitung ver- trüb. Kapitel „Nach der Benutzung“ – „Bier- schmutzt? leitung durchspülen“).
-
Seite 21: Entsorgung
Problem Mögliche Ursache Lösung Die CO -Kapsel austauschen (siehe Ist die CO -Kapsel leer? Kapitel „Vorbereitung“ – „CO -Kapsel Das Bier läuft einsetzen / wechseln“). zu langsam Den Druck mithilfe des Druckreglers aus dem Zapf- Ist der Druck zu niedrig? etwas höher einstellen. - Seite 87 05581_05578_Inlay_DE-EN-FR-NL_A5_V3.indb 87 05581_05578_Inlay_DE-EN-FR-NL_A5_V3.indb 87 27.10.2020 11:04:39 27.10.2020 11:04:39...
