Inhaltszusammenfassung für GAH-Alberts Flexo

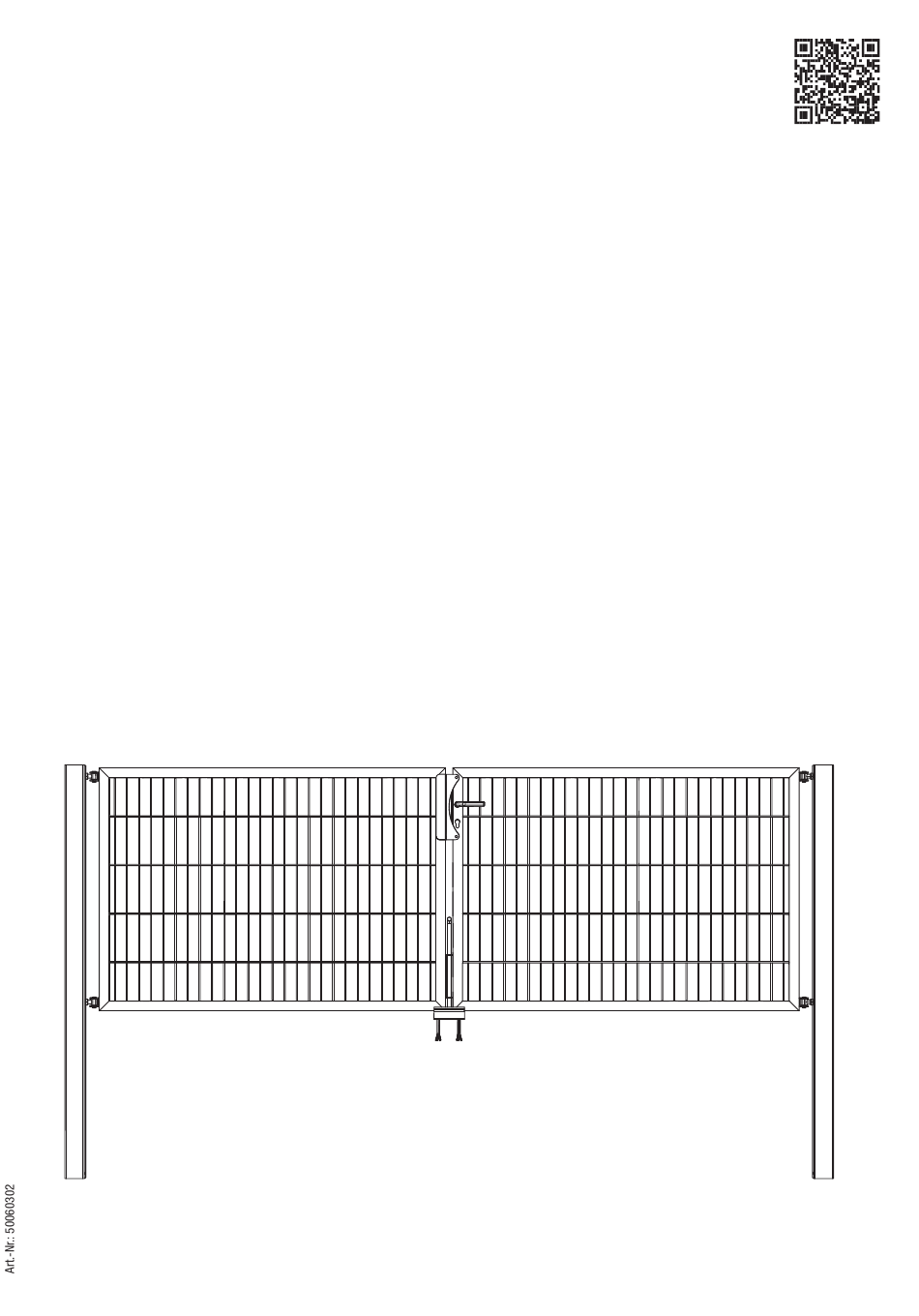

- Seite 1 Montagevideo Doppeltor Montageanleitung Doppeltor Flexo...
- Seite 2 Schablone Maße Rahmen- 1000 1200 1400 1600 1800 2000 höhe A Nennbreite 2000 2500 3000 4000 2250 2500 2750 3000 3250 3500 1970 2500 3000 4000 2235 2485 2750 2985 3250 3500 1175 1425 1925 1175 1175 1425 1175 1425 1925 1175 1425...
- Seite 3 Teileübersicht Pfosten und Torflügel Schloss und Tordrücker 4x M8x18 1x M5x40 Befestigungsmaterial für Doppelstabmatten Bodenschieber (optional)
- Seite 4 Kloben an Pfosten montieren Pfosten 45 mm 60 x 60 mm Kloben montieren. 45 mm Abstand halten Montageabstand der Mutter beachten. Vorgestanzte Löcher ausschlagen. Kloben fertig montieren.
- Seite 5 Kloben in ausgeschlagenes Loch einsetzen. Gewindehülse um 1/3 verdrehen um gegen herausziehen Gewindehülse zurückziehen und gegen Pfosten drücken. zu sichern.
- Seite 6 Konterring zur Sicherung gegen Verdrehen in das Loch einschieben. Konterring mit Mutter fixieren und den Kloben vertikal ausrichten (ggf. Mutter etwas lösen, um den Kloben besser bewegen zu können).
-
Seite 7: Anschlag Montieren
Schloss und Drücker montieren Montage von Schloß, Profilzylinder und Drücker. Anschlag montieren Abdeckblech und Anschlag fixieren. Anschlag je nach Öffnungsrichtung wenden. - Seite 8 Bodenschieber montieren Schablone von Seite 2 herausschneiden und an den Torflügel anlegen. Mit Hammer und Schraubenzieher die vorgestanzten Löcher ausschlagen. Käfigmuttern in die ausgeschlagenen Löcher einsetzen und den Bodenschieber montieren.
- Seite 9 Torflügel montieren Tor einhängen und mit Bolzen sowie Sprengring fixieren. 400 x 400 mm 200 x 200 mm 400 x 400 mm Tor komplett montiert flach auf den Boden legen, um die Position der auszuhebenden Löcher zu ermitteln.
- Seite 10 Tor ausrichten und fixieren Das Tor vor dem Betonieren mit Dachlatten abstreben und die Abstände von Tor zu Boden mit passenden Holzstücken justieren. Eine schmalere Latte unterhalb des Torschlosses (zwischen den Torflügeln) stellt den korrekten Abstand zum Schließen sicher.
- Seite 11 Torpfosten einbetonieren Beton Maß B Kiesdrainage Schwitzwasser 400 mm Im unteren Teil des Fundamentloches Kies zur Drainage einfüllen.
- Seite 12 Auflaufstütze einbetonieren Doppelstabmatten anbinden Bei Bedarf Mattenanschlußwinkel mit Bohrschraube im Pfosten verankern und Matte zwischen den beiden Laschen festklemmen.
