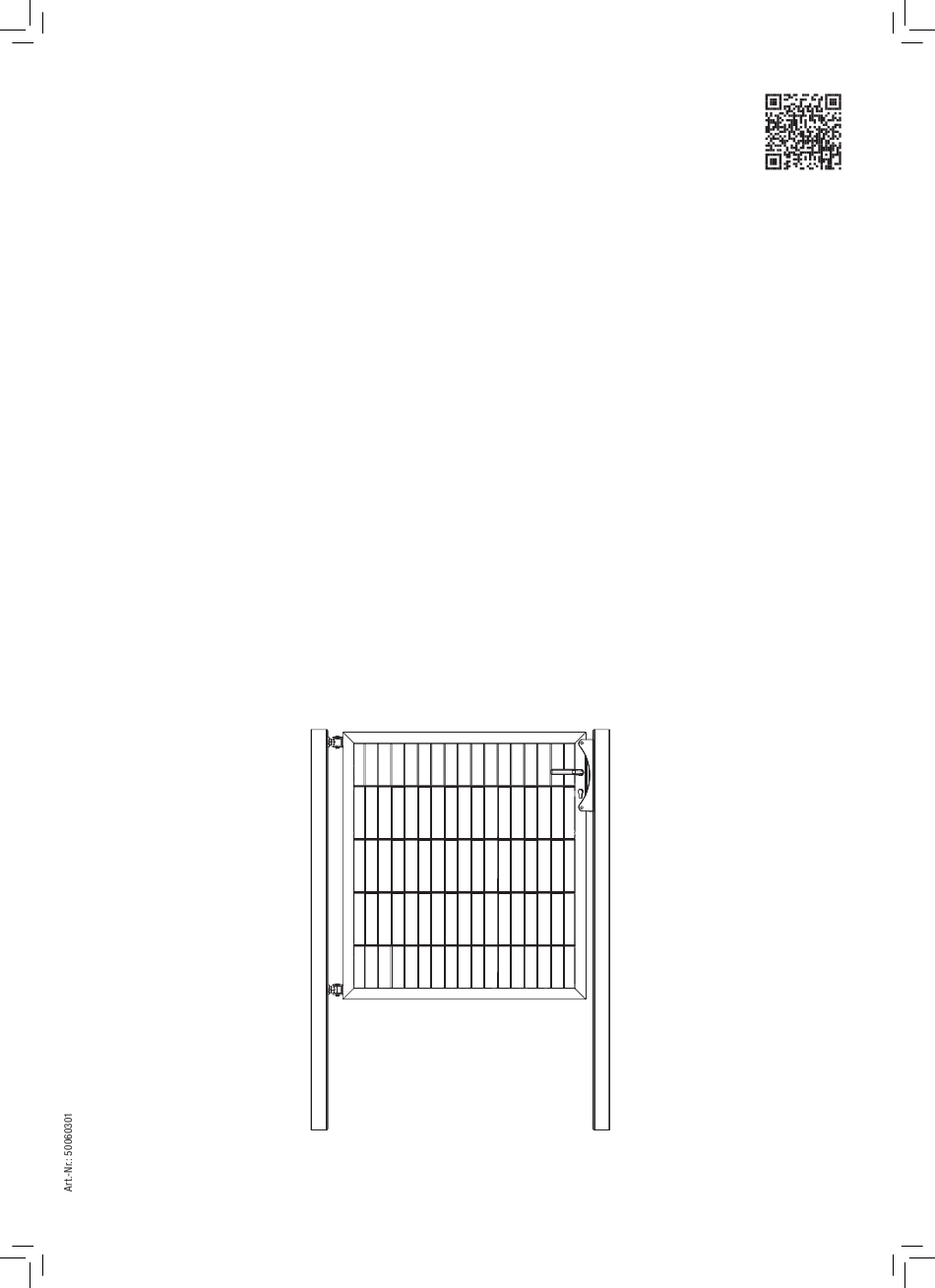

- Seite 1 Montagevideo Einzeltor Montageanleitung Einzeltor Flexo DOK_M_50060301-210x297.indd 1 DOK_M_50060301-210x297.indd 1 05.03.2021 11:09:01 05.03.2021 11:09:01...
- Seite 2 Maße Rahmen- 1000 1200 1400 1600 1800 2000 höhe A Breite 1000 1250 1500 2000 1000 1265 1515 2015 1175 1425 1925 ACHTUNG: Alle Maßangaben sind ca.-Maße Legen Sie das Tor flach auf den Boden und montieren Sie es mit dem Zubehör zwischen den und Fertigungstoleranzen unterworfen Torpfosten.
- Seite 3 Teileübersicht Pfosten und Torflügel Schloss und Tordrücker 4x M8x18 1x M5x40 Befestigungsmaterial für Doppelstabmatten (optional) DOK_M_50060301-210x297.indd 3 DOK_M_50060301-210x297.indd 3 05.03.2021 11:09:05 05.03.2021 11:09:05...
- Seite 4 Kloben an Pfosten montieren Pfosten 45 mm 60 x 60 mm Kloben montieren. 45 mm Abstand halten Montageabstand der Mutter beachten. Vorgestanzte Löcher ausschlagen. Kloben fertig montieren. DOK_M_50060301-210x297.indd 4 DOK_M_50060301-210x297.indd 4 05.03.2021 11:09:12 05.03.2021 11:09:12...
- Seite 5 Kloben in ausgeschlagenes Loch einsetzen. Gewindehülse um 1/3 verdrehen um gegen herausziehen Gewindehülse zurückziehen und gegen Pfosten drücken. zu sichern. DOK_M_50060301-210x297.indd 5 DOK_M_50060301-210x297.indd 5 05.03.2021 11:09:17 05.03.2021 11:09:17...
- Seite 6 Konterring zur Sicherung gegen Verdrehen in das Loch einschieben. Konterring mit Mutter fixieren und den Kloben vertikal ausrichten (ggf. Mutter etwas lösen, um den Kloben besser bewegen zu können). DOK_M_50060301-210x297.indd 6 DOK_M_50060301-210x297.indd 6 05.03.2021 11:09:19 05.03.2021 11:09:19...
- Seite 7 Schloss und Drücker montieren Montage von Schloß, Profilzylinder und Drücker. Öffnungsrichtung wechseln DOK_M_50060301-210x297.indd 7 DOK_M_50060301-210x297.indd 7 05.03.2021 11:09:22 05.03.2021 11:09:22...
-
Seite 8: Anschlag Montieren
Anschlag montieren Vorgestanzte Löcher ausschlagen. Käfigmuttern einsetzen, Anschlag anschrauben, anschließend Anschlagstopfen eindrücken. DOK_M_50060301-210x297.indd 8 DOK_M_50060301-210x297.indd 8 05.03.2021 11:09:26 05.03.2021 11:09:26... - Seite 9 Torflügel an Pfosten montieren Tor einhängen und mit Bolzen sowie Sprengring fixieren. Fundamentlöcher ausheben 400 x 400 mm 400 x 400 mm Tor komplett montiert flach auf den Boden legen, um die Position der auszuhebenden Löcher zu ermitteln. DOK_M_50060301-210x297.indd 9 DOK_M_50060301-210x297.indd 9 05.03.2021 11:09:30 05.03.2021 11:09:30...
- Seite 10 Tor ausrichten und fi xieren Das Tor vor dem Betonieren mit Dachlatten abstreben und die Abstände von Tor zu Boden mit passenden Holzstücken justieren. Eine schmalere Latte unterhalb des Torschlosses (zwischen Torfl ügel und Pfosten) stellt den korrekten Abstand zum Schließen sicher. DOK_M_50060301-210x297.indd 10 DOK_M_50060301-210x297.indd 10 05.03.2021 11:09:35...
- Seite 11 Einbetonieren Beton Maß B Kiesdrainage Schwitzwasser 400 mm Im unteren Teil des Fundamentloches Kies zur Drainage einfüllen. DOK_M_50060301-210x297.indd 11 DOK_M_50060301-210x297.indd 11 05.03.2021 11:09:37 05.03.2021 11:09:37...
- Seite 12 Mattenanbindung Bei Bedarf Mattenanschlußwinkel mit Bohrschraube im Pfosten verankern und Matte zwischen den beiden Laschen festklemmen. DOK_M_50060301-210x297.indd 12 DOK_M_50060301-210x297.indd 12 05.03.2021 11:09:39 05.03.2021 11:09:39...
