Siro ERB-Serie Bedienungsanleitung
Gleichstrom - funkmotoren mit integrierter akkuzelle
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Siro ERB-Serie
Inhaltszusammenfassung für Siro ERB-Serie

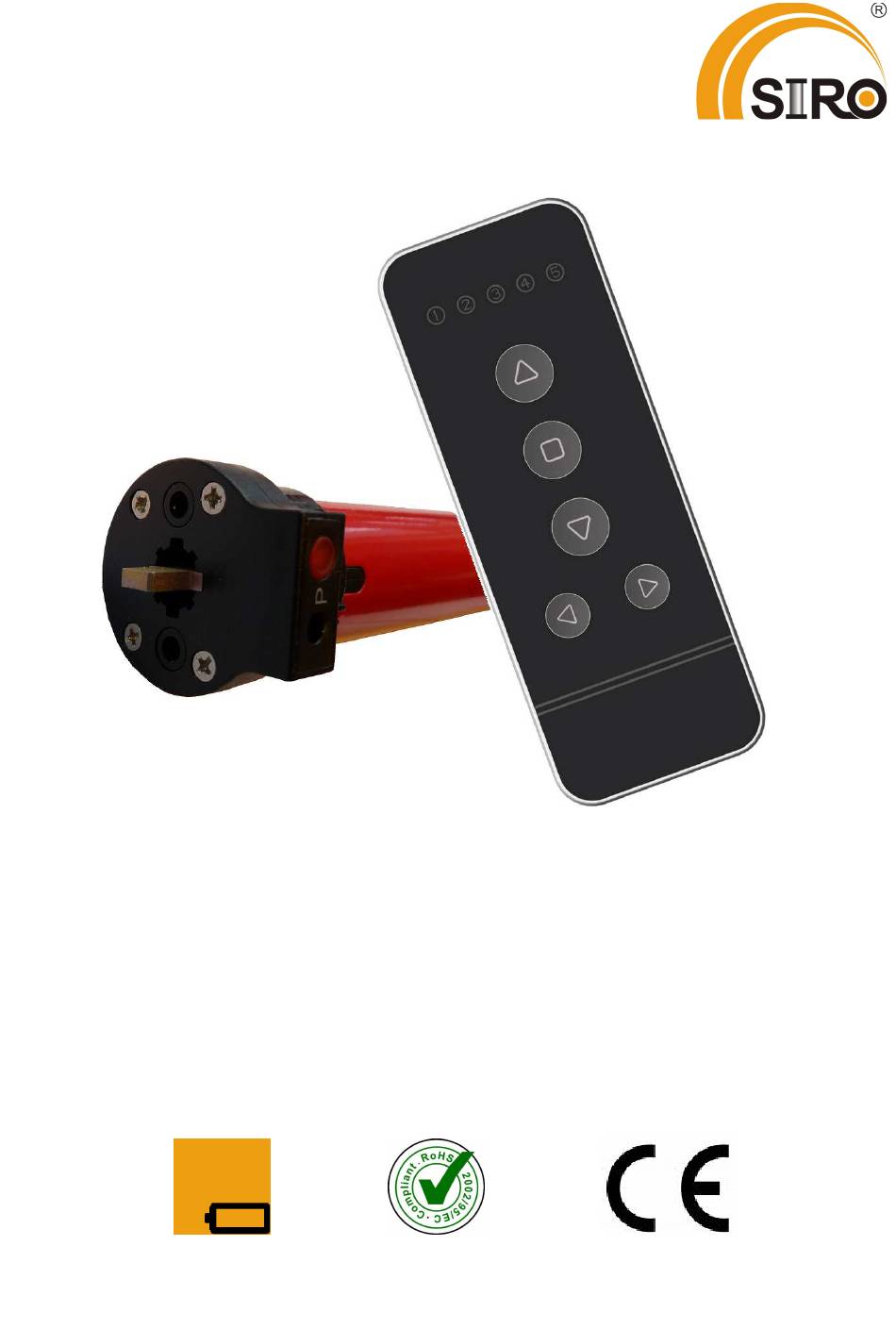

- Seite 1 Gleichstrom - Funkmotoren mit integrierter Akkuzelle ERB - Serie 01-2013...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis: 1. Allgemeine Sicherheitshinweise ................2 2. Einbau des Rohrmotors ................... 3 3. Anschluss und Inbetriebnahme ................3 4. Programmieren des Funksenders ................4 5. Einstellungen der Endlagen ..................6 6. Kopieren der Einstellungen auf weitere Sender ............7 7. Technische Daten ....................8 8. -
Seite 4: Einbau Des Rohrmotors
(433MHz), können die Funktion beeinflussen. Es wird empfohlen, den Antrieb vor der ersten Inbetriebnahme vollständig mit dem Ladegerät SIRO CH8412 zu laden (ca. 4 Stunden). Nur so erreicht der Motor die volle Leistung. Das Ladegerät verfügt über eine Kontrollanzeige, mit der Sie den Ladestand jederzeit überwachen können. -
Seite 5: Programmieren Des Funksenders
4. Programmierung des Funksenders 4.1 Verbindung zwischen Antrieb und Sender prüfen 1. Testen Sie die Verbindung zwischen Handsender und dem Motor, indem Sie durch Betätigung der Taste den Motor auf- und ab- fahren lassen. Das rote LED-Licht sollte bei jedem Tastenbefehl aufleuchten. Besteht die Verbindung, gehen Sie bitte direkt zu Punkt 5.3 über. -
Seite 6: Anlernen Eines Senders
Löschen bestehender Verbindungen Lerntaste ca. 10 Sekunden gedrückt halten, bis der Motor 2x hintereinander mit Auf-/ Ab- Bewegungen bestätigt. 4.2.2 Anlernen eines Senders Wenn Sie ohne Reset direkt per Knopfdruck einlernen, wird der eingelernte Sender einem bereits angelernten Seniorsender immer Juniorsender gespeichert. -
Seite 7: Einstellungen Der Endlagen
Ändern der Drehrichtung des Motors 1. Halten Sie die LIMIT-Taste (L) auf der Rückseite und dazu die STOP-Taste auf der Vorderseite des (Senior-)Senders gleichzeitig so lange gedrückt, bis der Motor mit einer kurzen AUF-/AB-Bewegung reagiert. 2. Lassen Sie die beiden Tasten wieder los. Die Drehrichtung des Motors wurde geändert. LIMIT am Handsender STOP am Handsender gedrückt halten... -
Seite 8: Kopieren Der Einstellungen Auf Weitere Sender
Endpunktbestätigung 6. Kopieren der Einstellungen auf weitere Sender Sollten Sie über weitere Sender von SIRO verfügen, (z.B. Mehrkanal-Sender, Zeitschaltuhr, Sensor, etc.), können zu jeder Zeit die Einstellungen Ihres Senior- Senders auf den neuen Sender übertragen werden. Neu angelernte Sender werden dann als Junior-Handsender gespeichert. -
Seite 9: Technische Daten
Löschen aller kopierten Sender / Löschen der Juniorsender Drücken Sie ca.15mal die CONFIRM - Taste des Seniorsenders, bis der Motor mit kurzen Auf- /Ab- Bewegung reagiert. Damit sind die Einstellungen aller Juniorsender wieder gelöscht. ca. 15 x CONFIRM drücken bis Motor mit Klick bestätigt 7. -
Seite 10: Fehlerbehebung
Antrieb angelernt werden. (siehe 5.2). 9. Garantiebedingungen SIRO Antriebs- und Steuerungstechnik gewährt 2 Jahre Garantie auf neue Rohrmotoren, die entsprechend der Einbauanleitung fachgerecht montiert und sachgemäß bedient wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler. Innerhalb der Garantiezeit auftretende Mängel beseitigt SIRO kostenlos durch Lieferung eines gleichwertigen oder neuen Produkts. - Seite 12 SIRO Antriebs- und Steuerungstechnik GmbH Eurode-Park 1-27 D-52134 Herzogenrath Germany...
