Rückwärtige Anschlussleiste - LG RC7000 Gebrauchsanleitung

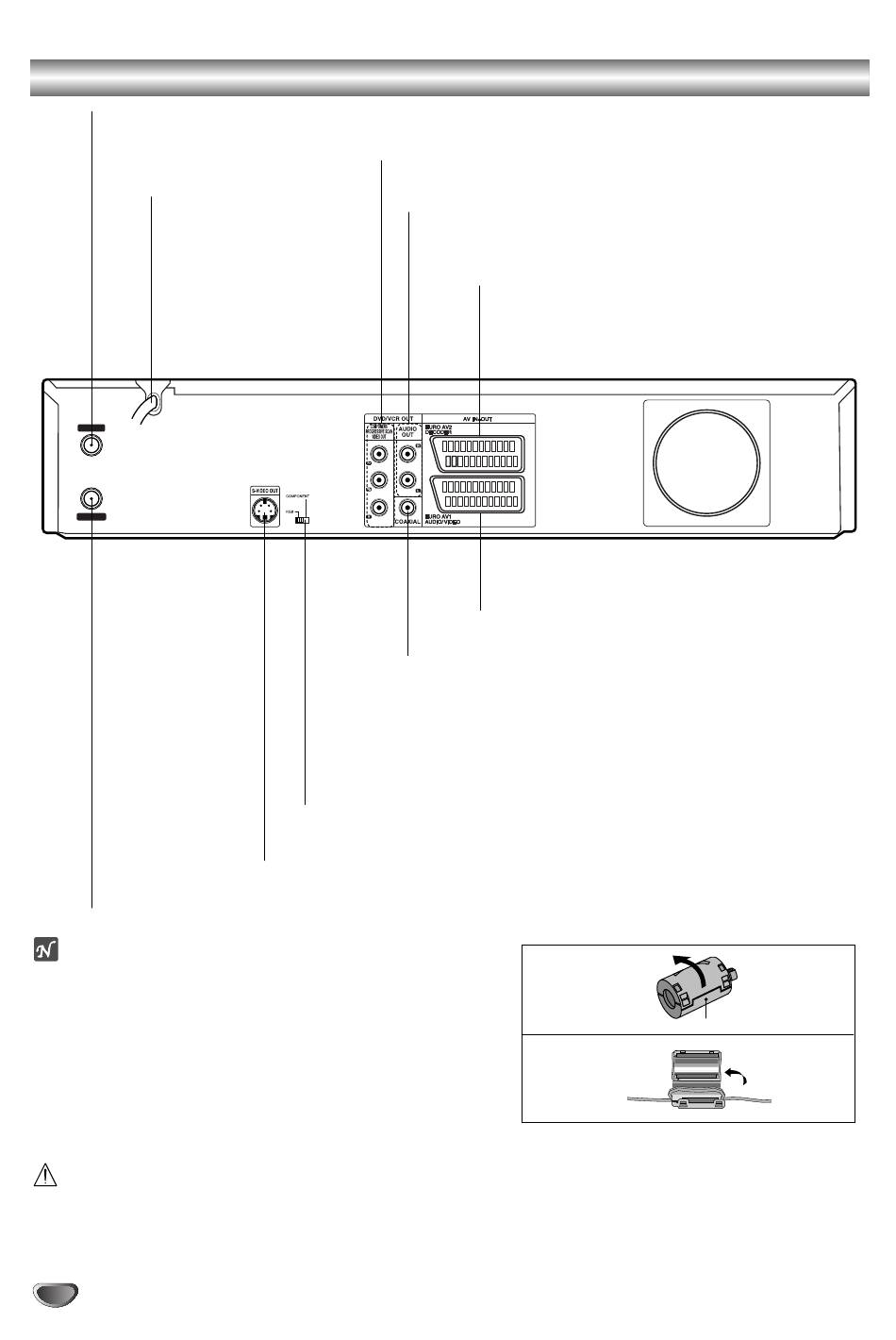

Rückwärtige Anschlussleiste
AERIAL
Für den Anschluss der Antenne an dieses Gerät.
Netzkabel
Für den Anschluss an eine
Stromquelle.
AERIAL
RF.OUT
RF. OUT
Übergibt das Signal von der Antenne zum TV/Monitor.
Wichtiger Hinweis
zum Ferritkern
Der Ferritkern muss (zum Anschluss an dieses Gerät) an
das Netzkabel angeschlossen werden.
Dieser Ferritkern vermindert Rauscheffekte.
1
Den Verschluss [a] des Ferritkerns aufdrücken.
2
Das Netzkabel zwei Mal um den Ferritkern wickeln.
3
Den Ferritkern mit einem Klick schließen.
Achtung
Berühren Sie die innenliegenden Stifte der
Anschlussbuchsen an der rückwärtigen Anschlussleiste
nicht. Eventuell auftretende elektrostatische Ladungen
können das Gerät dauerhaft beschädigen.
14
COMPONENT/PROGRESSIVE SCAN VIDEO OUT (Y Pb Pr)
Für den Anschluss an einen Fernseher mit Video-Eingängen.
AUDIO OUT (Links/Rechts)
Ermöglicht das Anschließen an einen Verstärker, Receiver
oder an eine Stereoanlage.
KOAXIALANSCHLUSS (Digital Audio Out-Buchse)
Für den Anschluss von digitalem Audio-Equipment (koaxial)
VIDEO OUTPUT-Schalter
Wählen Sie entweder COMPONENT/PROGRESSIVE SCAN VIDEO OUT
oder RGB-Signal von EURO AV1 AUDIO/VIDEO-Endgerät. Dies richtet sich
danach, wie Sie den Recorder an den Fernseher anschließen.
S-VIDEO OUT
Für den Anschluss an dem S-Video-Eingang des Fernsehers.
EURO AV 2 DECODER
Für den Anschluss das Audio-/Video-Ausgang des
einer externen Quelle (Pay-TV-Decoder, Set-Top-
Box, Videorecorder usw.).
EURO AV 1 AUDIO/VIDEO
Für den Anschluss an einen Fernseher mit SCART-
Buchse.
1
2
[a]
