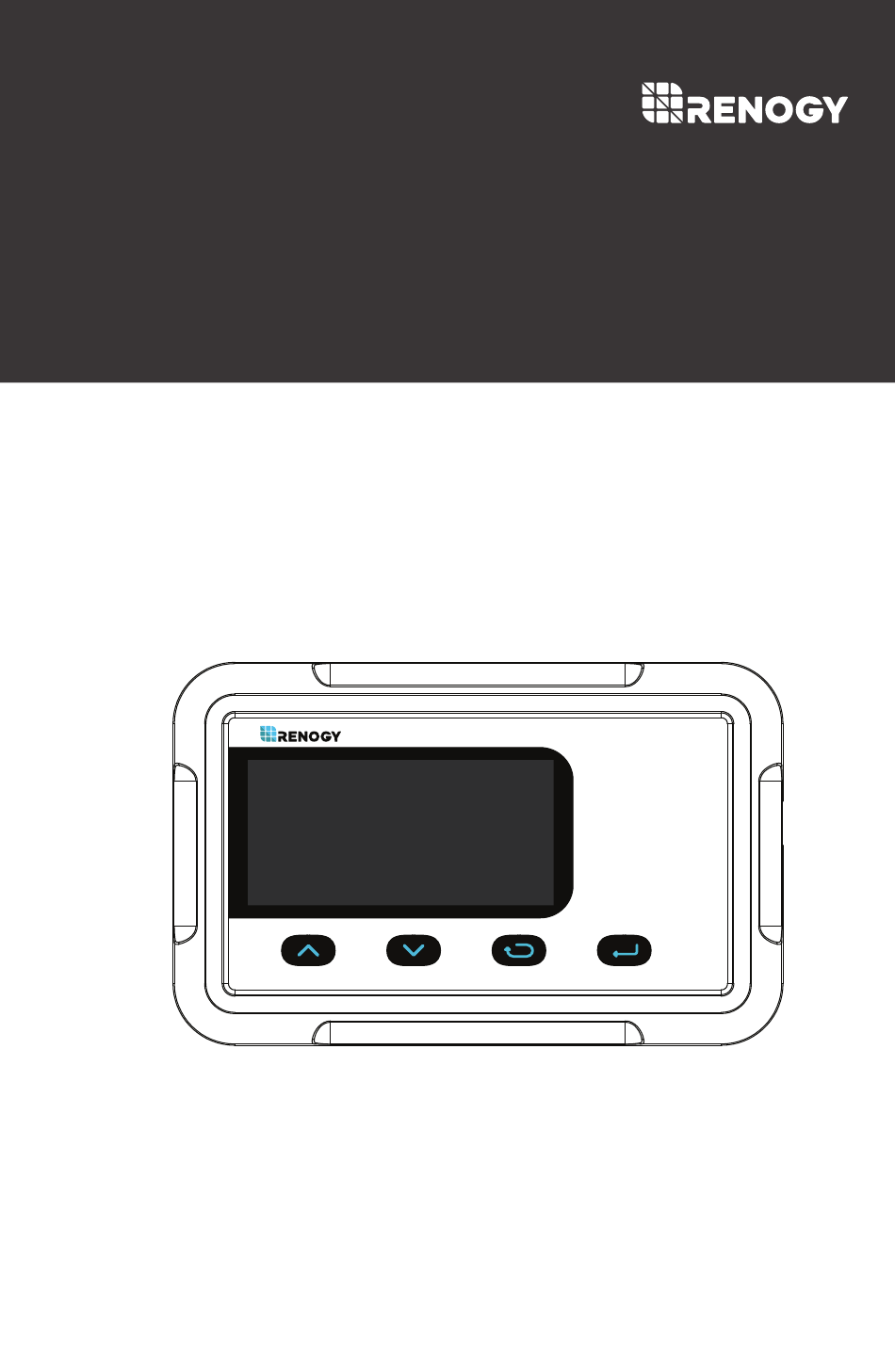

- Seite 1 MONITOR SCREEN FÜR DC-DC BATTERIELADEGRÄT Version 1.0 RMS-DCDC...
- Seite 2 Wichtige Sicherheitsanweisungen. Bitte bewahren Sie dieses Handbuch. Dieses Handbuch enthält wichtige Anweisungen zur Installation, zum Betrieb und zur Wartung des Monitors. Bitte beachten Sie diese Anweisungen. Die folgenden Symbole werden im gesamten Handbuch verwendet, um potenziell gefährliche Zustände oder wichtige Sicherheitsinformationen anzuzeigen. Zeigt einen möglicherweise gefährlichen Zustand WARNUNG an.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Hinweise Allgemeine Informationen Produktübersicht Produktteile Dimension Installation Betrieb LCD Symbole LCD Menü Übersicht Spannung Schnittstelle Kilowatt Schnittstelle Strom Schinttstelle Temperatur Schinittstelle Arbeitsmodus Parametereinstellung Stellen Sie den Batterietyp ein Löschen Sie KWh auf 0 Stellen Sie Strombegrenzung ein Wechseln Sie von Celsius zu Fahrenheit Fehlerbehebung Technische Spezifikationen... -
Seite 4: Allgemeine Informationen
Allgemeine Information Der RMS-DCDC ist ein hochpräzises Gerät für DC-DCMPPT Serien von Batterieladegeräte. Mit einem hintergrundbeleuchteten Display und bündige Montierbarkeit, ist es für eine ästhetische Sauberkeit und ein professioneller Blick in Fahrzeugkabinen. Verwenden Sie die 4-Tasten-Eingabe für Navigation durch das hintergrundbeleuchtete LCD, um Systeminformationen zu erhalten, für Konfiguration von Ladeparameter auch für... -
Seite 5: Produktübersicht

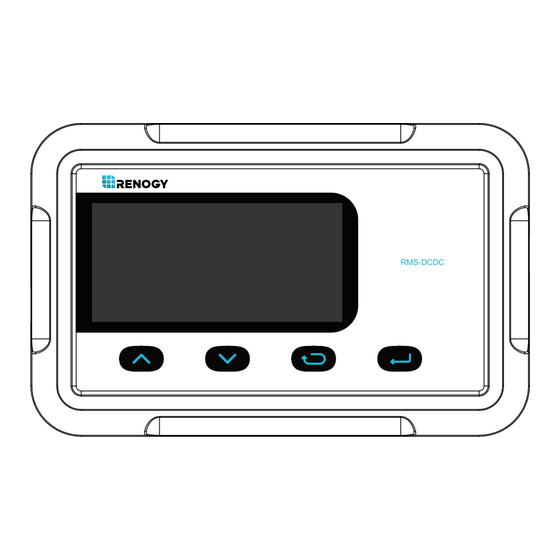

Produktübersicht Produktteile RMS-DCDC ① ② ③ ④ ⑤ ⑧ ⑦ ⑥ LCD Bildschirm Return-Taste ① ⑤ Aufwärts-Taste Frontabdeckplatte ⑥ ② Abwärts-Taste Befestigungslöcher ③ ⑦ vorherige Seite RJ45-Kommunikationsport ⑧ ④... -
Seite 6: Dimension
Dimension 110.0mm 4.3in RMS-DCDC 87.5mm 3.4in 31.5mm 1.24in 19.9mm 0.8in Dimension hat eine Toleranz von ±0.5mm HINWEISE... - Seite 7 Zusätzliche Komponente RJ45 Kommunikationskabel Mit RJ45 Kommunikationskabel(5m) wird der Monitor an die Batteriebank verbindet zur Datenübertragung. HINWEISE Sie können Ethernetkabel CAT5 oder höher verwenden. Schrauben(4) Mit den Schrauben (M2.9x13) kann der Monitor montiert werden.
-
Seite 8: Installation
Überprüfen Sie vor der Installation, ob die Stromversorgung funktioniert richtig. Beseitigen Sie alle Probleme, bevor Sie die Monitor und Kabel installieren. Der RMS-DCDC erfordert eine bündige Montierbarkeit. Die Frontplatte des RMS-DC-DC ist bündig mit der Montagefläche und dem Messgerät. Vorbereitung... - Seite 9 Monitor installieren 1. Entfernen Sie die vordere Abdeckplatte. 2. Verwenden Sie den Überwachungsbildschirm als Vorlage, um die Schraubenlöcher zu markieren und zeichnen Sie den ausgeschnittenen Bereich auf der Montagefläche mit einem Bleistift nach. 3. Schneiden Sie einen rechteckigen Bereich für den Überwachungsbildschirm auf den Montagefläche mit einer Stichsäge.
- Seite 11 19.9mm 0.78in 87.5mm 3.44in Schnittgröße (L x H x B): 87.5 x 58.0 x 19.9mm (3.44 x 2.28 x 0.78in)
- Seite 13 Anschließen an DCDC Verwenden Sie das mitgelieferte RJ45-Kommunikationskabel, um eine Verbindung zwischen den DC-DC MPPT RS485-Port und die Rückseite des RMS-DCDC herzustellen. RJ45-Kommunikationskabel...
-
Seite 14: Lcd Symbole
Betreib Verwenden Sie die folgenden Tasten, um den Monitor zu navigieren. Tasten Bedeutung Aufwärts-Taste Abwärts-Taste Vorherige Seite Beenden Sie den Parametereinstellungsmodus Enter - Tippen zum Eintritt Parametereinstellungstaste - Drücken Sie die Taste ungefähr 2 ~ 3 Sekunden, um den Parametereinstellungsmodus aufrufen LCD Symbole... - Seite 15 1. Systemspannung Die 12-V-Systemspannung wird aufleuchten, während der RMS-DC-DC eingeschaltet oder betreibt ist. 2. Ladezustand Der Ladezustand spiegelt entweder MPPT, BOOST oder FLOAT wider, ob Laudung mit PV, Lichtmaschine oder PV + Lichtmaschine. Nur Batterien mit einer Egalisierungsspannung stellen EQUALIZE dar. Darüber hinaus, dass Lithiumbatterien nur MPPT und Boost anzeigen.
- Seite 16 7. Fehlercodes Ein Systemfehler zeigt einen relevanten Fehlercode von E0 ~ E03、E05 ~ E10、 E12、 E13. Standardmäßig bedeutet E0 keinen Fehler und wirdfür 3 Sekunden zeigen. Der folgende Fehlercodes für deren Behebung eine Fehler erforderlich ist. Fehlercodes Beschreibung Normal Überladung von Versorgungsbatterie Überspannung von Versorgungsbatterie Niederspannungswarnung von Versorgungsbatterie Niedertemperaturschutz von Versorgungsbatterie...
-
Seite 17: Lcd-Menüübersicht
Temperatur (◦C oder ◦F) 12. Starterbatterie Symbol Wenn ,,S'' mit Parametern erscheint，es weist auf Parametern von Starterbatterie hin. LCD-Menüübersicht Navigieren Sie durch Drücken von Aufwärts- oder Abwärts-Tasten die RMS-DCDC-Bildschirm Spannungsschnittstelle In der oberen Zeile wird die Spannung der Versorgungsbatterie (DC-Ausgang) als eine grafische... -
Seite 18: Kilowatt Schnittstelle
Kilowatt-Schnittstelle In der oberen Zeile werden die momentanen Watt als Faktor von Kilowatt (KW) angezeigt. Die Ladespannung (V) multipliziert mit dem Ladestrom (A), um Kilowatt anzuzeigen. 1 KW = 1000 W. In der unteren Zeile werden historische Informationen zun Kilowattstunden (KWH) angezeigt und die Daten werden akkumuliert. -
Seite 19: Arbeitsmodus
Arbeitsmodus Wenn der RMS-DCDC eingeschaltet ist,werden unterschiedliche Seiten angezeigt.Der PV-Lademodus hat Priorität bei Ladung der Versorgungs- oder Starterbatterien. Die Informationen von Versorgungsbatterien werden in der oberen Zeile und Die Informationen von Starterbatterien werden in der unteren Zeile gezeigt. Nur PV-Aufladung - Verbindung von Starterbatterien oder Versorgungsbatterien 1.PV-Aufladung erfordert ein... -
Seite 20: Lichtmaschin Die Spannung Der Starterbatterie Entyp Einschaltung Abschaltung
3. Nach der Aufladung der Starterbatterie für 1 Minute wird es für 30s trennen und die Startbatterie Stromspannung überprüfen. Wenn die Starterbatterie auf unter 12,7 V abnimmt, wird der Ladevorgang fortgesetzt und auch stoppen, wenn die akutell Starterbatteriespannung ist höher als 13,2 V.Wenn die Versorgungs- und Starterbatterie gleichzeitig aufgeladen werden, es zeigt ein... - Seite 21 2. Starterbatterien haben Vorrang vor der Aufladung von ALT bis die Starterbatterie die Einschaltspannung erreicht. 3.Nächste wird die Versorgungsbatterie durch ALT aufgeladen, bis der Zustand von Blei-Säure-Batterie Leerlaufgleichspannung darstellt. Wenn die Versorgungsbatterie Lithium ist, kann es die Boost Spannung erreichen und Ampere vollständig reduzieren, um den Zustand der vollständigen Aufladung anzuzeigen.
-
Seite 22: Parametereinstellung
2. Wenn die PV-Aufladung nicht ausreicht, um eine momentane Spannung zu behalten, dann wird die ALT-Schaltung eingeschaltet, um die Versorgungsbatterie aufzuladen. Auf diese Weise ist der duale Ladevorgang auf 50% begrenzt zwsichenPV und ALT für insgesamt bis zur die Nennlade Ampere 3. - Seite 23 Verwenden Sie die Aufwärts-/Abwärts-Taste, um die Batterie auszuwählen Halten Sie die Parametereinstellungstast e ca. 2-3 Sekunden, um den Bildschirm aufzuleuchten Spannungsschnittstelle Bestätigen Sie die Batterie, indem Sie die Parametereinstellungstaste für 2-3sgedrückt halten. Bestätigen Sie die Einstellung, indem Sie die Parametereinstellungstaste für 2-3sgedrückt halten.
- Seite 24 Einstellung von Lithium 1. Verwenden Sie die Aufwärts-/Abwärts-Taste, um die Spannungsschnittstelle anzuzeigen. Drücken Sie die Parametereinstellungstaste für ca. 2-3 Sekunden, und in der obersten Zeile beginnt der Batterietyp aufzuleuchten. 2. Verwenden Sie die Aufwärts-/ Abwärts-Taste，um Li (Lithium) hervozurheben 3. Tippen Sie auf die Parametereinstellungstaste, um die Spannung von Boostladung auszuwählen.Verwenden Sie die Aufwärts-/Abwärts-Taste, um die gewünschte Spannung auszuwählen.
- Seite 25 Einstellung von Benutzer 1. Verwenden Sie die Aufwärts-/Abwärts-Taste, um die Spannungsschnittstelle anzuzeigen. Drücken Sie die Parametereinstellungstaste für ca. 2-3 Sekunden, und in der obersten Zeile beginnt der Batterietyp aufzuleuchten. 2.Verwenden Sie die Aufwärts-/Abwärts-Taste, um Benutzer （USE）anzuzeigen. 3.Tippen Sie auf die Parametereinstellungstaste, um die Spannung von Boost-Ladung auszuwählen, Verwenden Sie die Aufwärts-/Abwärts-Tastenpfeil, um das gewünschte Spannung hervorzuheben.
- Seite 26 2.Verwenden Sie die Aufwärts-/ 1.Halten Sie die Parametereinstellungstaste Abwärts-Taste, um USE ca. 2-3 Sekunden, um den anzuzeigen,dann drücken Sie Bildschirm aufzuleuchten die Parametereinstellungstaste 3.Verwenden Sie die Aufwärts-/ Abwärts-Taste, um Boost Spannung anzuzeigen, dann drücken Sie die 5.Verwenden Sie die Parametereinstellungstaste. Aufwärts-/ Abwärts-Taste, um Egalisierungsspannung...
-
Seite 27: Löschen Sie Kwh Auf 0
Löschen Sie KWh auf 0 Die Kilowattstundengenerierung speichert automatisch historische Daten Information. So löschen Sie die Werte auf 0: 1.Verwenden Sie die Aufwärts-/ Abwärts-Taste, um die Kilowatt-Schnittstelle anzuzeigen. Drücken Sie die Parametereinstellungstaste für ca. 2-3 Sekunden, die unterste Zeile beginnt zu blinken. 2. - Seite 28 zu starten, 1, Verwenden Sie die Aufwärts-/ Abwärts-Taste, um die Strom-Schnittstelle anzuzeigen. Drücken Sie die Parametereinstellungstaste für ca. 2-3 Sekunden. Verwenden Sie die Abwärts-Taste, um die gewünschte Strombegrenzung hervorzuheben. 3. Um zu bestätigen, drücken Sie die Parametereinstellungstaste für ca. 2-3 Sekunden. Der Bildschirm wird kehrt zum Strom-Schnittstelle zurück 1.Drücken Sie die 2.Verwenden Sie die...
-
Seite 29: Wechseln Sie Von Celsius Zu Fahrenheit
Wechseln Sie von Celsius zu Fahrenheit Die voreingestellte Temperatur ist Celsius. Wenn das RMS-DCDC neu gestartet wird, dann wird auf die Voreinstellung verwiesen. Der Wechsel ist zwischen Celsius und Fahrenheit 1. Verwenden Sie die Aufwärts-/ Abwärts-Taste, um die Temperaturschnittstelle anzuzeigen. -
Seite 30: Fehlerbehebung
Fehlerbehebung Das RMS-DCDC zeigt Ihnen Daten an. Wenn das RMS-DCDC funktioniert nicht, dann benötigen Sie ein Multimeter, um Fehler zu beheben. Problemlösung 1. Stellen Sie sicher, dass Sie das mitgelieferte Kabel verwenden oder einen CAT5 （oder höher） verwenden 2.Drücken Sie die Ethernet-Buchse fest auf die RMS-DCDC Rückseite am RMS-DCDC, bis Sie ein Klicken... - Seite 31 1. Überprüfen Sie die Einstellung Ihres Batterietyps, ob es richtig eingestellt ist. 2. Bestimmen und validieren Sie die hohe Überspannu Ladespannung mit einem Multimeter. ng der 3.Trennen Sie alle irrelevanten ladegeräte Versorgungs batterie 4.Bitte kontaktiere uns unter support , wenn die Überladung weiterhin besteht 1.Die Warnung informiert Sie über die Überversorgung von Batterien...
- Seite 32 1. Der Temperatursensor am DC-DC MPPT oder auf dem Fernbedienungssensor (Modell: RTSCC) überwacht Hochtemperatur an der Versorgungsbatterie, dann wird er den Ladevorgang beenden Hochtemper atur der 2. Prüfen Sie auf lose Verbindungen und Versorgungs stellen Sie sicher, dass keine batterie Wärmequellen um die Batterie 3.
- Seite 33 1. Das Panel erzeugt eine Spannung，die höher als die 25V Betriebsspannung des DC-DC MPPT ist. 2. Überprüfen Sie Ihre Verbindungen und stellen Sie sicher，dass es nicht höher als 25,5 Überspannu Volt offen ist. Messen die Panel-Leitung mit ng des einemMultimeter, stellen Sie sicher, dass keine PV-Eingang Überspannung vorliegt 3.
-
Seite 34: Technische Daten
3.Angenommen, was ist der korrekten Polarität durch Multimeter,negative Messwerte auf dem Polarität des Multimeter zeigen umgekehrte Polarität an. Solarpanels 4.Korrigieren Sie die Verbindung, um den umgekehrt normalen Betrieb fortzusetzen. Technische Daten Elektrische Spezifikationen Versorgungsspannung 5VDC 30mA Versorgungsstrom Energieverbrauch ＜1W eine Reihe von -4℉~113℉... - Seite 35 Batterieladetabelle Batterie Custom SLD/ USER typ-Par Range (LFP) (Default) ameter (USER/LI) Überspan nung Warnung Ladegrenz 15.5V 15.5V 15.5V 15.5V 15.5V spannung Überspan nung wiederhe rstellen Boost 14.4V 14.6V 13.2V- 14.6V 14.2V 14.6V Ladespa 15.5V (einstellbar) (einstellbar) nnung Erhaltung 13.2V- 13.8V sladungss 13.8V 13.8V 13.8V 15.5V...
- Seite 36 Batterie Custom SLD/ USER typ-Par Range (LFP) (Default) ameter (USER/LI) Überentla 11.1V 11.1V 11.1V 11.1V 11.1V dungswar nung Überentla dung 12.6V 12.6V 12.6V 12.6V 12.6V wiederhe rstellen Boost-Da Variable 0~120 120min 120min 120min 120min until Full Egalisier 0-30 ungsinter days days days Überspan...
- Seite 37 NOTE HINWEISE Der Benutzermodus ist eine zusätzliche Funktion, auf die über die App-Entwicklung oder Monitor zugegriffen werden kann. Boost-Dauer,Egalisierungsdauersintervall und Egalisierungsdauer können jedoch nur durch App-Entwicklung programmiert werden.Die Batterieladeparameter sind nach der Bedingungen von 77 ℉ / 25 ℃ in 12V System. HINWEISE Das Gerät entspricht den Anforderungen des Grenzwerte mit der Klasse B und Teil 15 der FCC...
