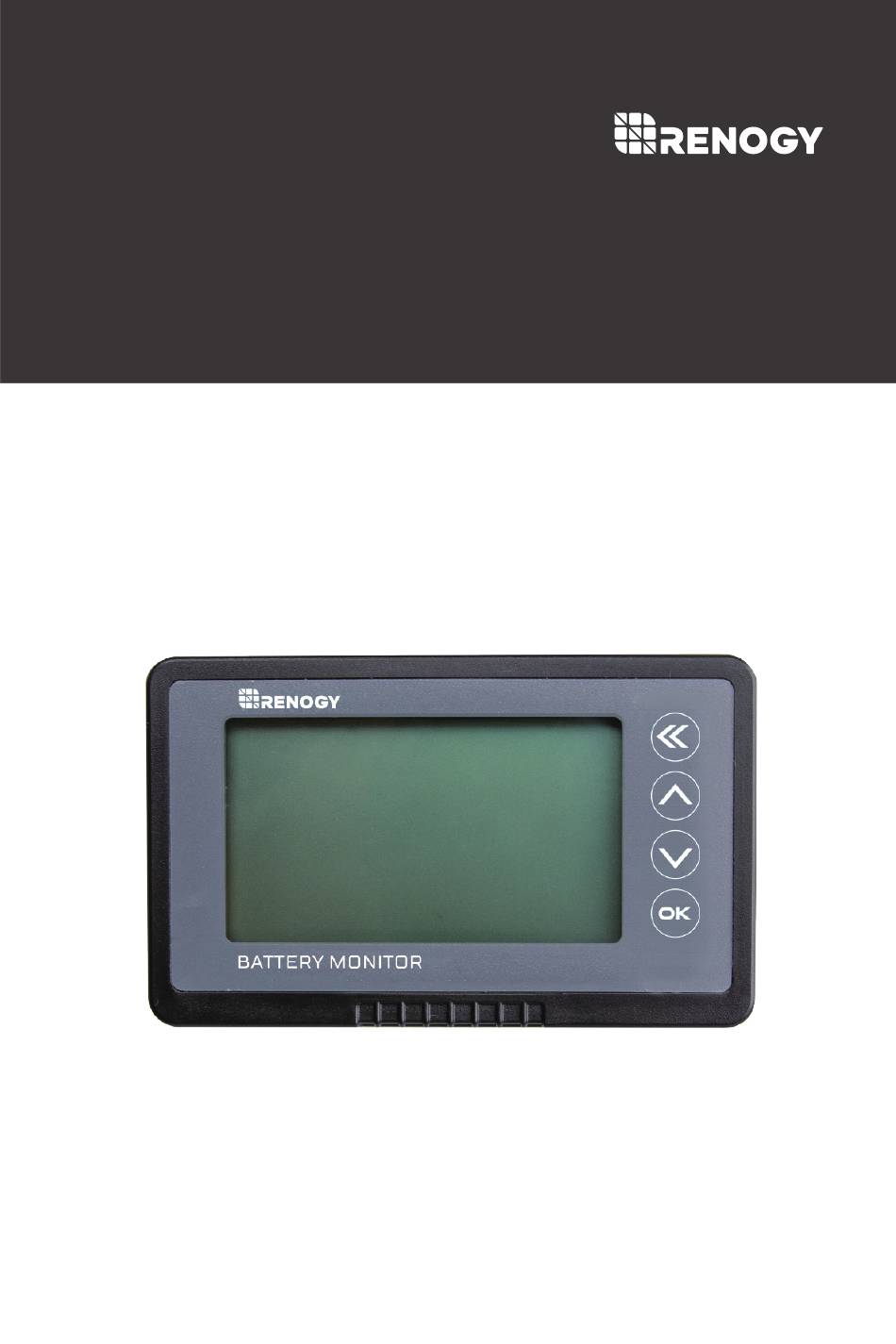

- Seite 1 BATTERY MONITOR Version 1.0...
-
Seite 2: Batteriesicherheit
Fehlfunktionen und / oder Brandgefahr des Batteriemonitors führen können. Trennung des Minuspols vor der Installation. Der Renogy Batteriewächter kann bei Verwendung oder Lagerung nicht für längere Zeit der Sonne oder in der Umgebung mit großen Mengen ultravioletter Strahlung ausgesetzt werden. -
Seite 3: Identifikation Von Teilen
Identifikation von Teilen LCD-Schnittstelle 500A Shunt/Sampler abgeschirmter Draht B+ Kabel... -
Seite 4: Installation
Batterie verbunden, ein anderes Ende mit dem Pluspol des Shunts (eines ist in Ordnung). Bitte schließen Sie den Shunt schließlich über das abgeschirmte Kabel an den Renogy Battery Monitor an, und der Bildschirm des Renogy Battery Monitor-Displays sollte aufleuchten. -
Seite 5: Betrieb
Kapazität null einzustellen. Dann halten Sie die Taste 3 Sekunden lang, um die Kapazität voll einzustellen. Dies muss nur bei der Erstinstallation des Renogy Batteriemonitor oder beim Austausch der Batteriebank durchgeführt werden. 3. Überprüfen Sie die tatsächliche Kapazität und setzen Sie sie zurück: Wenn Sie feststellen, dass die angezeigte Kapazität nicht mit der tatsächlichen Kapazität während... - Seite 6 Benutzereinstellungen Einstellungen verlassen/ Projektlinie aussteigen vorherige Zeile (Einstellungswert-Plus 1) Nächste Zeile (Einstellungswert minus 1) Projektlinie eingeben / Stellenauswahl Alarm von geringer Kapazität Spannung von Null-Kapazität Einstellung von Linie-Kursor Spannung von Vollauslastung Einstellung von Kapazität Voreingestellte Kapazität und Spannungseinstellung 1. Bitte drücken Sie die Taste 3 Sekunden lang, um das Einstellungsmenü...
- Seite 7 Wenn der Batteriestrom über den normalen Wert ansteigt oder der Akku geladen oder entladen wird, wird der Renogy Battery Monitor aktiviert. 2. Der Renogy Batteriewächter kann mit der Batteriebank verbunden bleiben, da er einen sehr geringen Eigenverbrauch hat. Manuelle Funktion für Abschaltung von Hintergrundbeleuchtung Durch langes Drücken auf die vordere Tastatur...
-
Seite 8: Fehlerbehebung
Wenn beim Anschließen der Last die Hintergrundbeleuchtung blinkt, sind B- und P- des Shunts umgekehrt. Wenn der Batteriestrom niedrig ist, wechselt der Renogy Batteriewächter in einen Energiesparmodus (Ruhemodus) und die Hintergrundbeleuchtung wird ausgeschaltet. Klicken Sie auf eine beliebige Taste, um die Hintergrundbeleuchtung für 10 Sekunden einzuschalten. -
Seite 9: Technische Daten
Technische Daten Beschreibung Parameter Betriebspannung 10,0 - 120,0 V Verlustleistung unter Betrieb 10,0 - 15,0 mA Standby-Verlustleistung 1,0 - 2,0 mA ±1,0 % Spannungsgenauigkeit Stromgenauigkeit ±1,0 % Richtigkeit von Kapazität ±1,0 % Hintergrundbeleuchtung bei Strom (50A) 30 - 60 mA Hintergrundbeleuchtung bei Strom (>50A) 80 - 120 mA Wert von vorgegebenen Kapazität... - Seite 10 RENOGY.COM Renogy reserves the right to change the contents of this manual without notice. 2775 E Philadelphia St, Ontario, CA 91761, USA 909-287-7111 www.renogy.com support@renogy.com 苏州高新区科技城培源路1号5号楼-4 400-6636-695 https://www.renogy.cn support@renogy.cn https://www.renogy.jp supportjp@renogy.com https://ca.renogy.com supportca@renogy.com https://au.renogy.com supportau@renogy.com https://uk.renogy.com supportuk@renogy.com https://de.renogy.com supportde@renogy.com...
