Inhaltszusammenfassung für Erbauer ERN647ATL-I

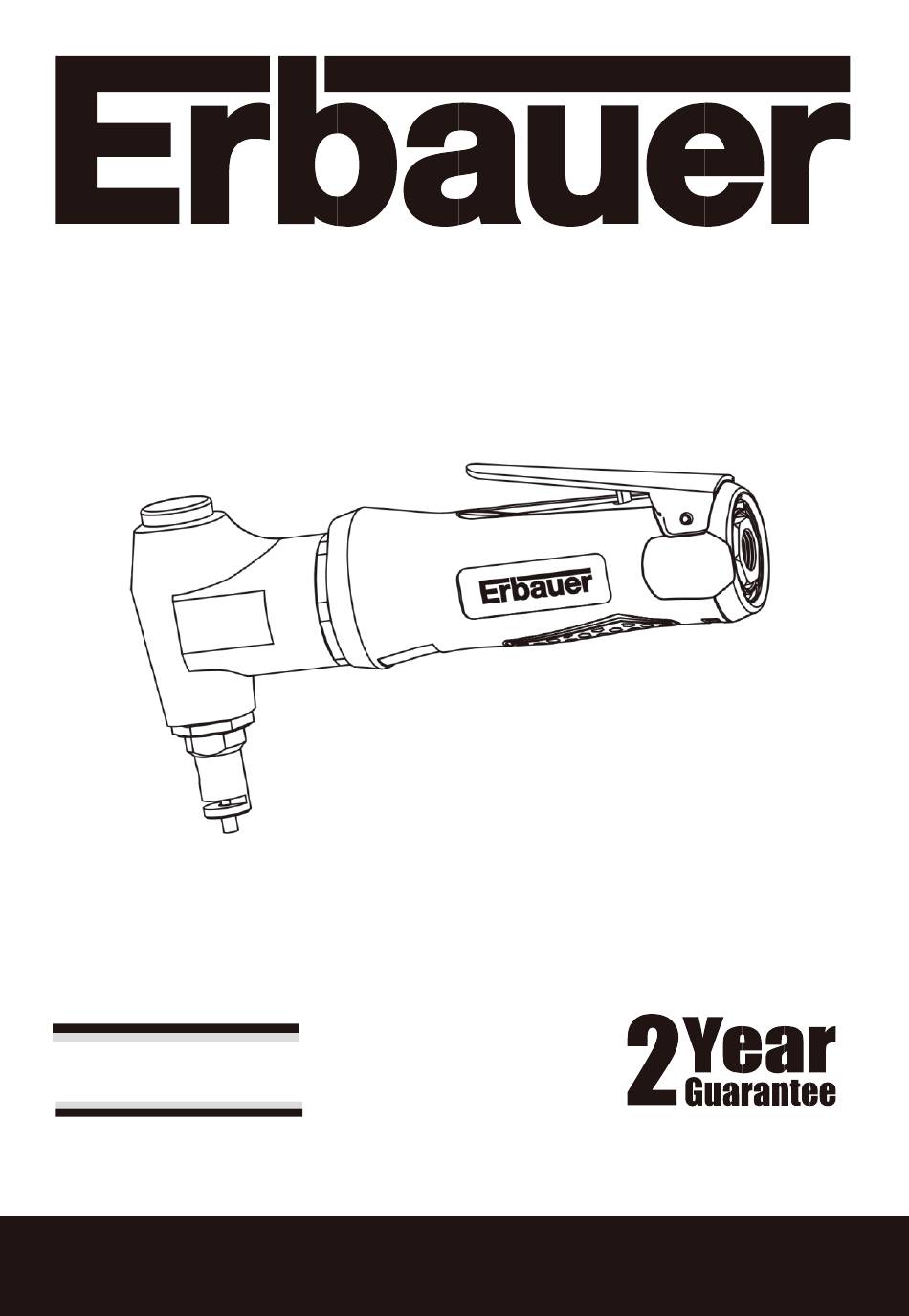

- Seite 1 ERN647ATL-I BX220IM AIR NIBBLER...
- Seite 19 ERN647ATL-I de garantie SÉ CATEUR PNEUMATIQUE AIR NIBBLER...
- Seite 39 ERN647ATL-I gwarancji PNEUMATYCZNE NOŻYCE WIBRACYJNE...
- Seite 59 Jahre ERN647ATL-I Garantie DRUCKLUFT-NIBBLER...
- Seite 60 Herzlichen Glückwunsch zum Kauf eines Qualitäts-Elektrowerkzeugs von Kingfisher International Products B.V.. Sie haben ein zuverlässiges Produkt erworben. Zu Ihrer Sicherheit gilt für dieses Elektrowerkzeug eine Garantie von 2 Jahren, deren Bedingungen im Folgenden erläutert werden. Wenden Sie sich an Ihren Händler, falls an diesem Gerät innerhalb der Garantiezeit Störungen auftreten.
-
Seite 61: Allgemeine Sicherheitsregeln
ALLGEMEINE SICHERHEITSREGELN WARNHINWEIS! ● Unsachgemäßer Gebrauch oder Wartung dieses Werkzeugs kann zu Personen- und/oder Sachschäden führen. Lesen und verstehen Sie alle Warnhinweise und Betriebsanleitungen, bevor Sie dieses Werkzeug benutzen. ● Bei der Benutzung dieses Werkzeugs mü ssen stets grundlegende Sicherheitsvorkehrungen befolgt werden, um die Gefahr von Personen- und/oder Sachschä... - Seite 62 7. Überschreiten Sie den maximalen Betriebsdruck von 90 Psi/6,3 Bar für dieses Werkzeug nicht. Übermäßiger Druck verringert die Lebensdauer Ihres Werkzeugs und/oder führt zu einer Gefahrensituation. 8. Lassen Sie das Werkzeug nie unbeaufsichtigt. Entfernen Sie den Luftschlauch, wenn Sie das Werkzeug nicht benutzen. 9.
- Seite 63 4. Halten Sie Ihre Finger immer vom Schnittbereich fern. Tragen Sie zum Schutz Ihrer Hände geeignete Handschuhe. 5. Seinen Sie sich bewusst, dass durch den Schneidevorgang scharfe Kanten entstehen. 6. Verwenden Sie, falls nötig, Klemmen, Schraubzwingen oder geeignete Vorrichtungen, um das Werkstück sicher zu befestigen. Verwenden Sie bei langen Materialien Stützen.
- Seite 64 8. Grundsätzlich wird ein Luftanschluss mit einem Innendurchmesser von 3/8" für Luftzufuhr und Luftstrom empfohlen, um die optimale Leistung des Werkzeugs zu erreichen. 9. Ein langer Luftschlauch (normalerweise über 8 Meter) könnte zu einem Druckabfall um 15 Psi führen, deshalb mü ssen Sie die Druckabgabe des Druckluftkompressors höher einstellen, damit der benö...
- Seite 65 SYMBOLE Auf dem Gerät, auf dem Typenschild und in dieser Anleitung werden unter anderem die folgenden Symbole und Abkürzungen verwendet. Machen Sie sich mit ihnen vertraut, um die Gefahr von Personen- und Sachschäden zu vermindern. Schlä ge pro Minute Kubikfuß pro Minute Pfund pro Quadratzoll Herstellungsdatumsschlü...
-
Seite 66: Produktbeschreibung
PRODUKTBESCHREIBUNG ZUBEHÖ RBEZEICHNUNG TEIL BEZEICHNUNG MENGE Druckluft-Nibbler Auslö ser Luftanschluss Düse Blatt Feststellmutter DRUCKLUFT-NIBBLER... -
Seite 67: Lä Rm- Und Schwingungsangaben
TECHNISCHE ANGABEN BAUTEIL ANGABEN Maximale Schnittleistung 1,2 mm SCHMIEDESTAHL Schlä ge pro Minute 3800 SPM Luftanschluss 1/4" BSP Luftschlauch (Innendurchmesser) 3/8" Durchschnittlicher Luftverbrauch 9,8 CFM Betriebsdruck 90 PSI (6,3 Bar) LÄ RM- UND SCHWINGUNGSANGABEN Schalldruckpegel LPA: 79 dB(A) (K=3 dB(A)) Schallleistungspegel LWA: 90 dB(A) (K=3 dB(A)) Schwingungspegel: 4,2 m/s (K = 1,5 m/s... - Seite 68 Die angegebene Schwingungsemission wurde im oben erwähnten standardisierten Test gemessen und lä sst sich für einen Vergleich von Werkzeugen miteinander heranziehen. Der angegebene Schwingungsemissionswert eignet sich auch für eine vorlä ufige Einschätzung der Schwingungsbelastung. WARNHINWEIS! Der Schwingungsemissionswert bei tatsä chlichem Gebrauch des Elektrowerkzeugs kann von dem angegebenen Wert abweichen.
-
Seite 69: Bestimmungsgemässer Gebrauch

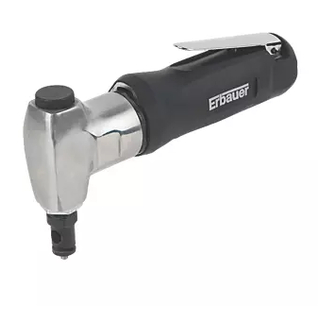

BESTIMMUNGSGEMÄ SSER GEBRAUCH Dieser Druckluft-Nibbler ERN647ATL ist kompakt und ergonomische geformt mit einem Gummi-Schutzgriff. Er verfügt über eine einstellbare Düse, die sich für verschiedene Schnittpositionen am Werkstü ck eignet. Mit dem Nibbler können Sie sowohl gerade Schnitt als auch Konturschnitte durchführen. Dabei bleiben keine Grate oder deformierten Ecken am Werkstü... - Seite 70 MONTAGE 1. Entfernen Sie die Schutzkappe vom Luftanschluss (C). (Siehe Abb. 1) 2. Befestigen Sie einen Stecker von Hand im Luftanschluss (C). (Siehe Abb. 2) HINWEIS: Verwenden Sie ein Gewindedichtungsband (nicht im Lieferumfang enthalten) am Stecker und ziehen Sie ihn mit einem Schraubenschlü ssel luftdicht fest.
-
Seite 71: Betrieb
4. Verbinden Sie den Luftzuführschlauch mit dem Stecker. (Siehe Abb. 4) 5. Stellen Sie den Betriebsdruck auf 90 Psi/ 6,3 Bar ein, um eine optimale Werkzeugleistung zu erreichen. HINWEIS: Unter Betriebsbedingungen bezieht sich der Betriebsdruck auf den am Werkzeug eingestellten Druck im Luftschlauch. -
Seite 72: Austausch Von Dü Se Und Blatt
AUSTAUSCH VON DÜ SE UND BLATT 1. Entfernen Sie die Luftzufuhr vom Werkzeug (A). (Siehe Abb. 7) 2. Lösen Sie die Feststellmutter (F) mit einem Schraubenschlü ssel (nicht im Lieferumfang enthalten) gegen den Uhrzeigersinn. (Siehe Abb. 8) 3. Entfernen Sie die Düse (D), indem Sie sie mit einem Schraubenschlüssel gegen den Uhrzeigersinn herausdrehen. - Seite 73 5. Setzen Sie ein neues Blatt (E) in die Blattbasis (Teilenr. 34) ein. (Siehe Abb. 11) Blattbasis 6. Setzen Sie die Blattbasis (Teilenr. 34) wieder ein und ziehen Sie sie mit dem Schraubenschlüssel sicher fest. (Siehe Abb. 12) 7. Ersetzen Sie die Dü se (D), falls nötig, und Blattbasis schrauben Sie sie fest und sicher mit dem Schraubenschlü...
-
Seite 74: Fehlerbehebung
FEHLERBEHEBUNG PROBLEM MÖGLICHE URSACHE KORREKTURMASSNAHMEN Das Werkzeug 1. Sand 1. Spülen Sie das Werkzeug mit oderGummiimWerkzeug Öl für Druckluftwerkzeuge läuft langsam oder Gummi-lösungsmittel. oder funk- 2. KeinÖlimWerkzeug 2. Schmieren Sie das Werkzeug tioniert nicht gemä ß den Anweisungen in diesem Handbuch. 3. -
Seite 75: Pflege Und Wartung
Das Werkzeug UnsachgemäßeSchmierung Befolgen Sie beim Schmieren die verursacht richtigen Schritte hier im ungewöhnliche Handbuch. Schwingungen und/oder übermäßige Hitze. HINWEIS: Wenden Sie sich bei speziellen Problemen, die der Bediener nicht von sich aus lö sen kann, an einen qualifizierten Servicetechniker oder den Hä... -
Seite 76: Explosionsdarstellung Und Teileliste
EXPLOSIONSDARSTELLUNG UND TEILELISTE Teilenummer Bezeichnung Menge Teilenummer Bezeichnung Menge Hauptgehäuse Zahnrad O-Ring Stift Bolzen Zahnradsitz Feder Fixierring O-Ring E-Clip Lager Schraubenmutter Dämpfer Luftanschluss Neigungsachse Auslöser Drehstange Passstift VorderesGehäuse Lager Schmierabdeckung Hintere Platte Buchse Lamelle Schiebewelle Rotor Blatt Bolzen Blattbasis Zylinder Düse Vordere Platte Schraubenmutter... -
Seite 77: Konformitätserklärung
Kingfisher International Products B.V. Rapenburgerstraat 175E 1011 VM Amsterdam The Netherlands erklären, dass das Gerät mit der Bezeichnung: Druckluft-nibbler Modell: ERN647ATL-I der folgenden Richtlinie entspricht: EU-Maschinenrichtlinie 2006/42/EG Normen und technische Angaben, auf die hierin verwiesen wird: EN ISO 11148-11: 2011...
