OUT: Ausgangsbuchse eines parallelen Loops. Wenn Sie ein Kabel anschließen, wird dieser Loop vom
nachfolgenden Loop isoliert. Wenn Sie beispielsweise ein Kabel in OUT9 einstecken, wird Loop 9 von Loop 10
getrennt.
-
Fußschalteranschlüsse
Es sind 3 Fußschalterbuchsen FS1/FS2/FS3 sowie eine 8-polige DIN Buchse vorhanden, die für die
Verstärkerumschaltung vorgesehen sind.
FS1 (TRS): Arbeitskontakt-Fußschalter mit Umschaltfunktion. Das Relais fs1 schließt/öffnet die Verbindung
zwischen Spitze (Tip) und Schaft (Sleeve) von FS1. Das Relais fs2 schließt/öffnet die Verbindung zwischen Ring und
Schaft von FS1, solange in FS2 kein Stecker eingesteckt ist.
FS2: Mono-Arbeitskontakt-Fußschalter mit Umschaltfunktion. Das Relais fs2 schließt/öffnet die Verbindung
zwischen Spitze und Schaft von Buchse FS2. Das Relais fs2 schließt/öffnet auch die Verbindung zwischen Ring und
Schaft von FS1, solange in FS2 kein Stecker eingesteckt ist.
FS3/MULTI JACK: Arbeitet als Arbeitskontakt-Fußschalter mit Umschaltfunktion oder als Ausgang des
Schaltmoduls.
8-polige DIN Buchse: Die 8-polige DIN Fußschalterbuchse ist ein Anschluss zum Schalten von solchen Verstärkern,
die über eine DIN Buchse anstelle einer MIDI-Steuerung verfügen. Die Buchse liefert einen Kontakt vom Typ
Umschalter.
-
MIDI IN
Empfängt Befehle von einem MIDI-Controller. MIDI wird auf Kanal 1 empfangen.
PC#: 0 - 167 rufen die gespeicherten 168 Presets ab.
CC#: Master Bypass/Aktivierung
Master Mute (Stummschaltung) Controller-Nummer: 103, Wert = 0 - 63 Ein, Wert = 64 - 127 Stumm.
-
MIDI OUT
Ausgabe von MIDI-Befehlen.

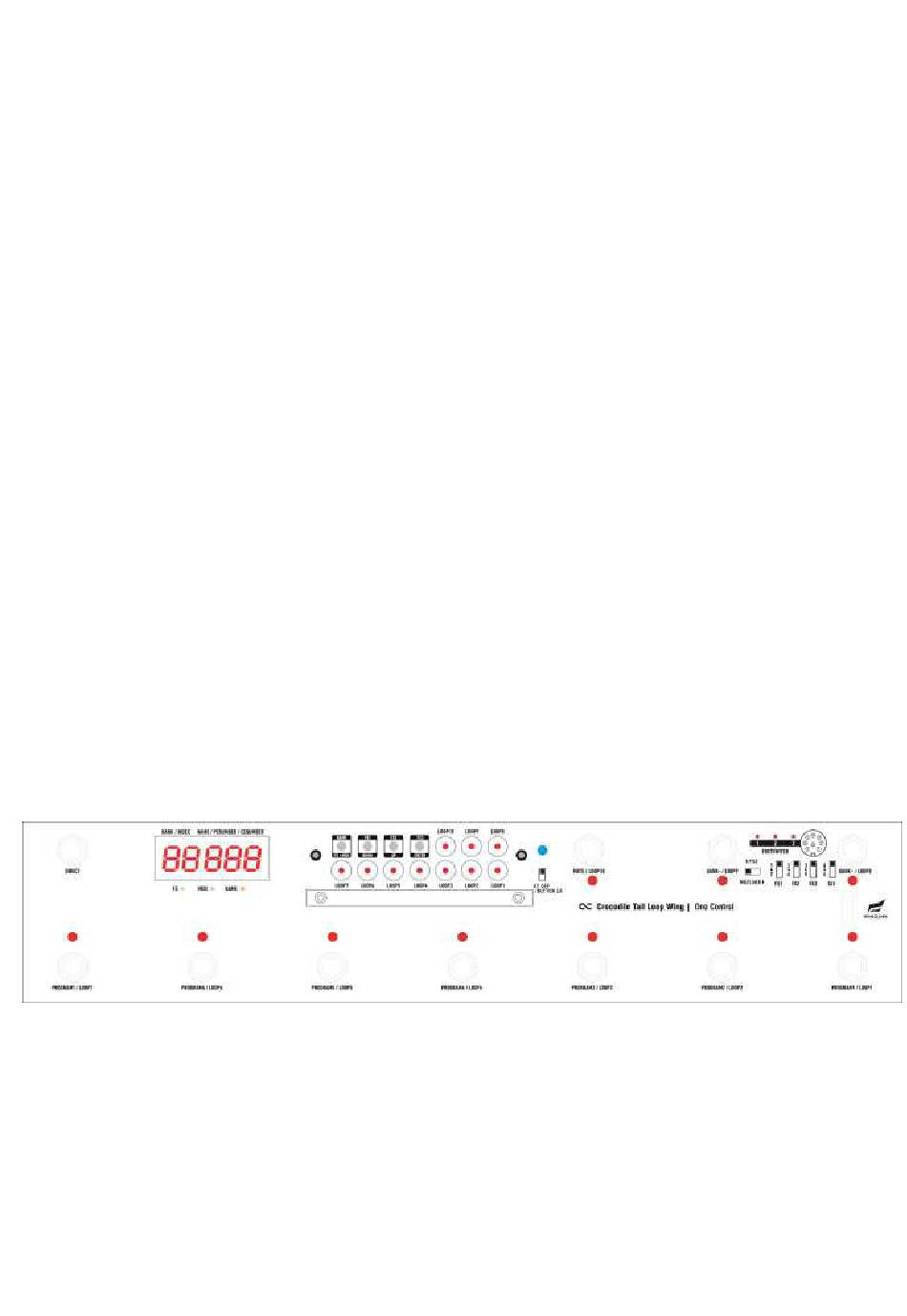

2. Bedienelemente auf der Oberseite
-
PROGRAM/LOOP Schalter
Diese Schalter rufen Presets ab oder schalten Loops 1 – 7 ein/aus, wenn der DIRECT-Modus aktiviert ist.
-
DIRECT Schalter
Dieser schaltet in den DIRECT-Modus, in dem der Nutzer Loops 1 – 7 durch Betätigung der PROGRAM/LOOP
Schalter, Loop 8 durch Betätigung des BANK+ Schalters, Loop 9 durch Betätigung des BANK- Schalters und Loop 10
durch Betätigung des MUTE Schalters aktivieren/deaktivieren kann.
-
MUTE Schalter (Stummschaltung)
Controller-Nummer: 102, Wert = 0 - 63 Bypass, Wert = 64 - 127 Aktivierung.
