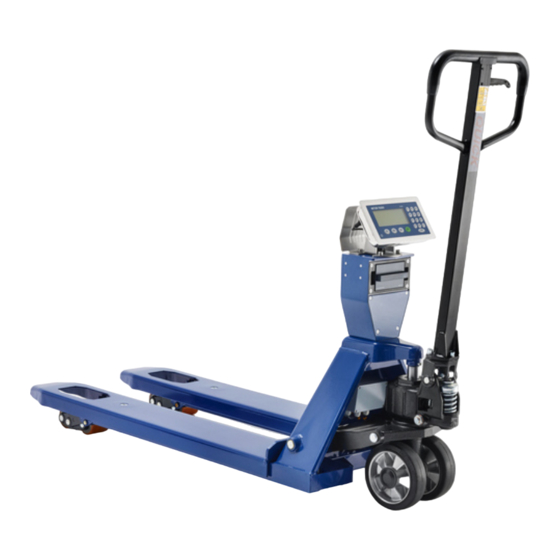

Mettler Toledo PJA334 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 21

Quicklinks

Diese Anleitung herunterladen
PJA334
User Manual Pallet Truck Scale
English
Benutzerhandbuch Wägehubwagen
Deutsch
Français
Guide de l'utilisateur Pèse-palette mobile
Español
Manual de usuario Báscula pesa-palés
Italiano
Manuale per l'utente Transpallet pesatori
Nederlands
Handleiding Wegende palletpompwagen
Português
Manual do usuário Balança de Empilhador de Paletes

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mettler Toledo PJA334

Inhaltszusammenfassung für Mettler Toledo PJA334

  • Seite 1 PJA334 User Manual Pallet Truck Scale English Benutzerhandbuch Wägehubwagen Deutsch Français Guide de l'utilisateur Pèse-palette mobile Español Manual de usuario Báscula pesa-palés Italiano Manuale per l'utente Transpallet pesatori Nederlands Handleiding Wegende palletpompwagen Português Manual do usuário Balança de Empilhador de Paletes...
  • Seite 3 User Manual Pallet Truck Scale English Benutzerhandbuch Wägehubwagen Deutsch Guide de l'utilisateur Pèse-palette mobile Français Manual de usuario Báscula pesa-palés Español Manuale per l'utente Transpallet pesatori Italiano Handleiding Wegende palletpompwagen Nederlands Manual do usuário Balança de Empilhador de Paletes Português...
  • Seite 5 2 Contact METTLER TOLEDO for service: The value of a measurement is proportional to its accuracy – an out of specification scale can diminish quality, reduce profits and increase liability. Timely service from METTLER TOLEDO will ensure accuracy and optimize uptime and equipment life.
  • Seite 6 Pallet Truck Scale...

  • Seite 7: Inhaltsverzeichnis

    Checking Lifting and Lowering ................ 11 6.1.2 Checking Internal Electronics ................11 Cleaning ........................Battery Operation ......................6.3.1 Battery Life ....................12 6.3.2 Battery Charging ................... 12 6.3.3 Battery Disposal.................... 12 To Expel Air......................... Spare Parts PJA334 Spare Parts..................... Pallet Truck Scale Table of Contents...
  • Seite 8 Table of Contents Pallet Truck Scale...

  • Seite 9: Safety Instructions

    1 Safety Instructions 1.1 General Safety Instructions Read the manuals of the device and the weighing terminal carefully before use. For safety reasons, follow the warnings and instructions stated in all related manuals strictly. The safety of the device cannot be ensured if it is not operated in accordance with the operating instructions and if it is not serviced in accordance with this manual.

  • Seite 10: Introductions

    2 Introductions 2.1 Product Overview The PJA334 is designed for use in tough warehouse applications. The weighing system is powered by an exchangeable and rechargeable battery pack. This integrated power supply enables you to weigh anywhere the pallet truck goes. Mobile weighing means cost saving. By using a pallet truck scale you can work more efficient.

  • Seite 11: Application Area

    Fast temperature changes must be avoided because it will cause condensation in the electronics. During acclimatization the weighing system must be switched off. Consult METTLER TOLEDO for information about using the product in a chemical environment. 2.5 Further Document Two documents named "Quck Guide" and "User Manual" are available for this product.

  • Seite 12: Installation

    3 Installation This product is designed ready for use and requires minimum installation after unpacking. 3.1 Unpacking 1 Unpack the product and remove all the packing materials. Keep these packing materials in case the product needs to be shipped in the future. 2 Remove all the tapes that wraps around the forks, otherwise, the weighing accuracy may be compromised.

  • Seite 13: Setup And Configuration

    4 Setup and Configuration For information about configuring and calibrating the scale, refer to the manual for the connected weighing terminal. Pallet Truck Scale Setup and Configuration​ ​...

  • Seite 14: Operation

    5 Operation 5.1 Checking Pallet Truck Scale 5.1.1 Function Check The function check should be performed under the condition that the scale is calibrated. Refer to the manual provided with the connected weighing terminal for information about calibration. 1 Before starting a weighing series, perform a function check of the scale and the connected weighing terminal.

  • Seite 15: Using Control Lever

    5 Lift the forks until the pallet and load are entirely off the ground (refer to [Using Control Lever   Page 9] for instructions on lifting). Make sure there's no peripheral items or obstacles touching the pallet, the forks, or the load. 6 Read the weight value when the reading on the weighing terminal gets stable.
  • Seite 16 Place the load centrally across the forks. Do not place the load eccentrally across the forks. Because the steering wheels are mounted in the front, near the terminal housing, pulling the scale is preferred above pushing it. When the unit is not being used, lower the forks to their lowest height and place the control lever in neutral position.

  • Seite 17: Maintenance And Service

    6 Maintenance and Service Have an authorized METTLER TOLEDO service representative inspect and calibrate the product periodically. If the product is used for legal-for-trade purposes, consult the local weights and measures authorities for minimum inspection requirements. Contact your local authorized METTLER TOLEDO service representative for information about periodic inspection and calibration service.

  • Seite 18: Battery Operation

    Cleaning Instructions Remove dirt and deposits at regular intervals from the outside and inside of the scale. The procedure depends both on the type of surface and on the environmental conditions prevailing at the installation location. 6.3 Battery Operation Check the battery before operation. Recharge the battery according to [Battery Charging   Page 12] when the battery level is low.

  • Seite 19: Spare Parts

    7 Spare Parts 7.1 PJA334 Spare Parts Part Number Description Position 30666630 Load Cell PJA LC-1000-M 30666631 Bolt PJA SAP-MP-BOLT-M12-40-CYL Pallet Truck Scale Spare Parts​ ​...
  • Seite 20 Part Number Description Position 30666632 Battery PJA SAO-BA-RAV-BLANCO 30666633 Charger PJA SAO-CH-RAV 30666634 Charger PJA SA-CH-RAV-UK 30666635 Charger PJA SA-CH-RAV-US 30666636 Pallet Truck PJA PT-H-RAL5003 30666637 Pallet Truck PJA SAO-PT-H-WOF-690-RAL5003 30666638 Pump PJA PTP-H-PUMP-RIBS 30666639 Handle PJA PTP-H-HAN-RAL5012 30666640 Wheel PJA PTP-H-WH-ST-RUB 30666641 Wheel PJA PTP-H-WH-ST-PU 30666642...
  • Seite 21 So können wir Sie über Verbesserungen, Aktualisierungen und wichtige Benachrichtigungen für Ihr Produkt informieren. 2 Wenden Sie sich an METTLER TOLEDO, wenn eine Wartung erforderlich ist: Ein Messergebnis ist nur so viel wert wie seine Genauigkeit – eine nicht spezifikationskonforme Waage stellt ein Qualitäts-, Gewinn- und Haftungsrisiko dar.
  • Seite 22 Wägehubwagen...
  • Seite 23 Wartungsroutine ......................6.1.1 Prüfen des Anhebens und Absenkens .............. 11 6.1.2 Überprüfen der internen Elektronik ..............11 Reinigung ........................Akkubetrieb ......................... 6.3.1 Akkulebensdauer................... 12 6.3.2 Aufladen des Akkus ..................12 6.3.3 Batterieentsorgung ..................12 Entlüften ........................Ersatzteile PJA334 Ersatzteile....................... Wägehubwagen Inhaltsverzeichnis...
  • Seite 24 Inhaltsverzeichnis Wägehubwagen...

  • Seite 25: Sicherheitshinweise

    1 Sicherheitshinweise 1.1 Allgemeine Sicherheitshinweise Lesen Sie vor dem Gebrauch die Handbücher des Geräts und des Wägeterminals sorgfältig durch. Halten Sie sich aus Sicherheitsgründen genau an die Warnungen und Anweisungen in allen zugehörigen Handbüchern. Wird das Gerät nicht gemäss der Bedienungsanleitung betrieben und gewartet, kann ein sicherer Betrieb nicht gewährleistet werden.

  • Seite 26: Einleitung

    2 Einleitung 2.1 Produktübersicht Der PJA334 ist auf den Einsatz in anspruchsvollen Lageranwendungen ausgelegt. Das Wägesystem wird über einen austauschbaren und aufladbaren Akkusatz versorgt. Dank der integrierten Stromversorgung können Sie Ihre Wägeanwendungen an einer beliebigen, für den Wägehubwagen erreichbaren Stelle durchführen. Durch mobiles Wägen lassen sich Kosten sparen.

  • Seite 27: Anwendungsbereich

    Schnelle Temperaturänderungen müssen vermieden werden, da dies zu Kondensation in der Elektronik führen kann. Während der Akklimatisierung muss das Wägesystem ausgeschaltet sein. Wenden Sie sich an METTLER TOLEDO, um Informationen zum Verwenden des Produkts in einer chemi- schen Umgebung zu erhalten.

  • Seite 28: Installieren

    3 Installieren Dieses Produkt ist gebrauchsfertig und erfordert nach dem Auspacken eine minimale Installation. 3.1 Auspacken 1 Packen Sie das Produkt aus und entfernen Sie alle Verpackungsmaterialien. Bewahren Sie diese Verpa- ckungsmaterialien für den Fall auf, dass das Produkt in der Zukunft versendet werden muss. 2 Entfernen Sie alle Bänder von den Gabeln.

  • Seite 29: Setup Und Konfiguration

    4 Setup und Konfiguration Informationen zum Konfigurieren und Kalibrieren der Waage finden Sie im Handbuch zum verbundenen Wäge- terminal. Wägehubwagen Setup und Konfiguration​ ​...

  • Seite 30: Betrieb

    5 Betrieb 5.1 Überprüfen des Wägehubwagens 5.1.1 Funktionsprüfung Die Funktionsprüfung sollte unter der Bedingung durchgeführt werden, dass die Waage kalibriert ist. Informatio- nen zum Kalibrieren der Waage finden Sie im Handbuch, das mit dem verbundenen Wägeterminal geliefert wurde. 1 Führen Sie vor Beginn einer Wägeserie eine Funktions- prüfung der Waage und des verbundenen Wägetermi- nals durch.

  • Seite 31: Verwenden Des Bedienungshebels

    3 Heben Sie keine Lasten an, bevor das Terminal „0“ anzeigt. 4 Senken Sie die Gabeln ab und schieben Sie die abgesenkten Gabeln in die Palette.    WARNUNG: Positio- nieren Sie die Last aus Sicherheitsgründen mittig auf den Gabeln und nicht an deren Ende. 5 Heben Sie die Gabeln an, bis die Palette und die Last komplett angehoben sind (Anweisungen zum Anhe- ben finden Sie unter [Verwenden des Bedienungshebels ...
  • Seite 32 Positionieren Sie die Last an der Gabelwurzel. Positio- nieren Sie die Last nicht am Ende der Gabeln. Positionieren Sie die Last mittig auf den Gabeln. Posi- tionieren Sie die Last nicht ausserhalb der Mitte auf den Gabeln. Da die Lenkräder vorne in der Nähe des Terminal- gehäuses montiert sind, wird das Ziehen der Waage gegenüber dem Schieben vorgezogen.

  • Seite 33: Wartung Und Service

    6 Wartung und Service Lassen Sie das Produkt regelmässig durch einen zugelassenen Servicemitarbeiter von METTLER TOLEDO inspi- zieren und kalibrieren. Wenn das Produkt für eichamtliche Zwecke verwendet wird, wenden Sie sich für die Prüfanforderungen an die lokalen Gewichts- und Massbehörden. Wenden Sie sich für Informationen über den regelmässigen Inspektions- und Wartungsservice an Ihren zugelassenen Servicemitarbeiter von METTLER...

  • Seite 34: Akkubetrieb

    Das Wägesystem (ohne Drucker) erfüllt die Schutzklasse IP65. Dies bedeutet, dass Staub oder Feuchtigkeit (Regen oder ein Wasserstrahl von allen Seiten) den Betrieb der Elektronik nicht beeinflussen. Eine Hoch- druckreinigung in Kombination mit warmem Wasser oder chemischen Reinigungsmitteln führt jedoch zum Eindringen von Feuchtigkeit und wirkt sich daher negativ auf den Betrieb des Systems aus.

  • Seite 35: Entlüften

    6.4 Entlüften Beim Austausch der Dichtungen oder beim Ölwechsel kann Luft in die Pumpeneinheit gelangen. 1 Zum Entlüften pumpen Sie die Deichsel einige Zeit, bis die Luft ausgestossen ist. 2 Senken Sie bei Bedarf die Gabeln ab und wiederholen Sie das Pumpen noch einige Male, bis die Luft aus der Pumpe ausgestossen ist.

  • Seite 36: Ersatzteile

    7 Ersatzteile 7.1 PJA334 Ersatzteile Artikelnummer Beschreibung Position 30666630 Load Cell PJA LC-1000-M 30666631 Bolt PJA SAP-MP-BOLT-M12-40-CYL Ersatzteile​ ​ Wägehubwagen...
  • Seite 37 Artikelnummer Beschreibung Position 30666632 Battery PJA SAO-BA-RAV-BLANCO 30666633 Charger PJA SAO-CH-RAV 30666634 Charger PJA SA-CH-RAV-UK 30666635 Charger PJA SA-CH-RAV-US 30666636 Pallet Truck PJA PT-H-RAL5003 30666637 Pallet Truck PJA SAO-PT-H-WOF-690-RAL5003 30666638 Pump PJA PTP-H-PUMP-RIBS 30666639 Handle PJA PTP-H-HAN-RAL5012 30666640 Wheel PJA PTP-H-WH-ST-RUB 30666641 Wheel PJA PTP-H-WH-ST-PU 30666642...

  • Seite 39 Une balance produisant des résultats hors spécifications peut entraîner une perte de qualité, une dimi- nution des profits et un accroissement des risques liés à la responsabilité. La maintenance en temps oppor- tun de METTLER TOLEDO garantit la précision et permet d'optimiser le temps de fonctionnement et la durée de vie de l'équipement.
  • Seite 40 Pèse-palette mobile...
  • Seite 41 Fonctionnement sur piles ....................6.3.1 Autonomie de la batterie ................12 6.3.2 Chargement de la batterie ................12 6.3.3 Retrait de la batterie..................12 Pour expulser l'air......................Des pièces de rechange PJA334 Des pièces de rechange ................... Pèse-palette mobile Table des matières...
  • Seite 42 Table des matières Pèse-palette mobile...

  • Seite 43: Consignes De Sécurité

    1 Consignes de sécurité 1.1 Instructions générales relatives à la sécurité Lisez attentivement les manuels livrés avec l'équipement et le terminal de pesage avant toute utilisation. Pour des raisons de sécurité, suivez les instructions et respectez strictement les avertissements indiqués dans tous les manuels associés.

  • Seite 44: Présentations

    2 Présentations 2.1 Présentation du produit Le pèse-palette PJA334 est conçu pour répondre aux conditions exigeantes des entrepôts. Le système de pesage est alimenté par une batterie remplaçable et rechargeable. Cette alimentation intégrée permet d'utiliser le pèse-palette pour effectuer des pesées en tout lieu. Cette mobilité se traduit par d'importantes économies de coûts.

  • Seite 45: Domaine D'application

    Hauteur de fourche abaissée 90 mm Hauteur de fourche maximale 210 mm E, en option Distance entre les fourches 555/690 mm Hauteur jusqu'à la partie supérieure du terminal 800 mm 2.3 Domaine d'application Ce produit est conçu pour une utilisation en zone sûre. 2.4 Conditions ambiantes Le produit peut uniquement être utilisé...

  • Seite 46: Installation

    3 Installation Ce produit est conçu pour être prêt à l'emploi et nécessite une installation minimale après le déballage. 3.1 Déballage 1 Déballez le produit et retirez tous les matériaux d'emballage. Conservez ces matériaux d'emballage dans l'éventualité où le produit doit être expédié à l'avenir. 2 Retirez toutes les bandes autour des fourches.

  • Seite 47: Installation Et Configuration

    4 Installation et configuration Pour plus d'informations sur la configuration et l'étalonnage du pèse-palette, consultez le manuel du terminal de pesage connecté. Pèse-palette mobile Installation et configuration​ ​...

  • Seite 48: Fonctionnement

    5 Fonctionnement 5.1 Contrôle du pèse-palette mobile 5.1.1 Vérification du fonctionnement La vérification du fonctionnement doit être effectuée à condition que le pèse-palette soit étalonné. Consultez le manuel fourni avec le terminal de pesage connecté pour plus d'informations sur l'étalonnage. 1 Avant de démarrer une série de pesées, procédez à...

  • Seite 49: Utilisation D'un Levier De Commande

    2 Patientez 3 à 5 minutes jusqu'à ce que le terminal de pesage soit prêt à fonctionner. 3 Ne pesez aucune charge avant que le terminal affiche la valeur « 0 ». 4 Abaissez les fourches, puis insérez les fourches abaissées dans la palette.    AVERTISSEMENT: Pour des raisons de sécurité, centrez la charge sur les fourches et évitez de la placer à...
  • Seite 50 Placez la charge à partir de la racine des fourches. Ne positionnez pas la charge à l'extrémité des fourches. Centrez la charge sur les fourches. Ne placez pas la charge de manière excentrée sur les fourches. Les roues directrices étant montées à l'avant, à proxi- mité...

  • Seite 51: Maintenance Et Entretien

    6 Maintenance et entretien Faites inspecter et étalonner l'équipement par un représentant agréé de METTLER TOLEDO Service. Lorsque l'équipement est utilisé dans le cadre d'applications légales pour un usage commercial, consultez les orga- nismes locaux de contrôle des poids et mesure pour connaître les exigences minimales en matière d'inspec- tion.

  • Seite 52: Fonctionnement Sur Piles

    Le système de pesage (sans imprimante) est conforme jusqu'à la classe de protection IP65. Cela signifie que la poussière ou l'humidité (pluie abondante ou jets d'eau de tous les côtés) n'ont pas d'incidence sur le fonctionnement de l'électronique. Cependant, le nettoyage à haute pression avec de l'eau chaude ou des nettoyants chimiques peut provoquer l'entrée d'humidité...

  • Seite 53: Pour Expulser L'air

    6.4 Pour expulser l'air De l'air peut pénétrer dans la pompe lorsque les joints sont remplacés ou lorsque l'huile est changée. 1 Pour expulser l'air, activez la poignée à plusieurs reprises durant quelques temps jusqu'à ce que l'air soit expulsé. 2 Si nécessaire, abaissez les fourches et répétez l'action de pompage encore quelques fois jusqu'à...

  • Seite 54: Des Pièces De Rechange

    7 Des pièces de rechange 7.1 PJA334 Des pièces de rechange Numéro d'article La description Positionner 30666630 Load Cell PJA LC-1000-M 30666631 Bolt PJA SAP-MP-BOLT-M12-40-CYL Des pièces de rechange ​ ​ Pèse-palette mobile...
  • Seite 55 Numéro d'article La description Positionner 30666632 Battery PJA SAO-BA-RAV-BLANCO 30666633 Charger PJA SAO-CH-RAV 30666634 Charger PJA SA-CH-RAV-UK 30666635 Charger PJA SA-CH-RAV-US 30666636 Pallet Truck PJA PT-H-RAL5003 30666637 Pallet Truck PJA SAO-PT-H-WOF-690-RAL5003 30666638 Pump PJA PTP-H-PUMP-RIBS 30666639 Handle PJA PTP-H-HAN-RAL5012 30666640 Wheel PJA PTP-H-WH-ST-RUB 30666641 Wheel PJA PTP-H-WH-ST-PU...
  • Seite 57 2 Contacte con METTLER TOLEDO para el servicio: El valor de una medida es proporcional a su precisión. Una balanza fuera de especificación puede disminuir la calidad, reducir los beneficios y aumentar la res- ponsabilidad.
  • Seite 58 Báscula pesa-palés...
  • Seite 59 Funcionamiento con batería ..................6.3.1 Duración de la batería ................... 12 6.3.2 Carga de la batería..................12 6.3.3 Eliminación de las baterías ................12 Expulsión del aire ......................Piezas de repuesto PJA334 Piezas de repuesto ..................Báscula pesa-palés Índice de contenidos...
  • Seite 60 Índice de contenidos Báscula pesa-palés...

  • Seite 61: Instrucciones De Seguridad

    1 Instrucciones de seguridad 1.1 Instrucciones generales de seguridad Lea detenidamente los manuales de este dispositivo y del terminal de pesaje antes de usarlos. Por motivos de seguridad, debe respetar rigurosamente las advertencias e instrucciones indicadas en todos los manuales pertinentes. No puede garantizarse la seguridad del dispositivo si no se emplea conforme a las instrucciones de manejo ni se realiza su mantenimiento conforme a este manual.

  • Seite 62: Introducción

    2 Introducción 2.1 Visión general del producto PJA334 se ha diseñado para aplicaciones de almacén exigentes. Este sistema de pesaje funciona con una batería intercambiable y recargable, una fuente de alimentación integrada que le permite pesar allá donde vaya la báscula pesa-palés. Además, gracias al pesaje móvil, podrá ahorrar dinero. Al usar una báscula pesa-palés podrá...

  • Seite 63: Área De Aplicación

    Deben evitarse los cambios bruscos de temperatura, ya que provocan condensación en los componentes electrónicos. El sistema de pesaje debe estar desconectado durante el tiempo de aclimatación. Consulte con METTLER TOLEDO para obtener información sobre el uso del producto en un entorno químico. 2.5 Documentación adicional Para este producto, hay disponibles dos documentos denominados “Guía rápida”...

  • Seite 64: Instalación

    3 Instalación Este producto se ha diseñado para poderse usar de inmediato, por lo que, tras desembalarlo, solo se requiere una instalación mínima. 3.1 Desembalaje 1 Desembale el producto y retire todo el material de embalaje. Guarde este material por si tuviera que enviar el producto en el futuro.

  • Seite 65: Instalación Y Configuración

    4 Instalación y configuración Para obtener información sobre la configuración y la calibración de la báscula, consulte el manual del terminal de pesaje conectado. Báscula pesa-palés Instalación y configuración​ ​...

  • Seite 66: Funcionamiento

    5 Funcionamiento 5.1 Comprobación de la báscula pesa-palés 5.1.1 Comprobación de funcionamiento La comprobación de funcionamiento solo puede efectuarse si se ha calibrado previamente la báscula. Con- sulte el manual que acompaña al terminal de pesaje conectado para obtener más información sobre este pro- ceso.

  • Seite 67: Uso De La Palanca De Control

    2 Espere de 3 a 5 minutos hasta que el terminal de pesaje se caliente completamente. 3 No levante ninguna carga hasta que se muestre el valor “0” en el terminal. 4 Baje las horquillas y, a continuación, introdúzcalas en el palé.    ADVERTENCIA: Por motivos de seguri- dad, debe colocar la carga en el centro de las horquillas, no en el extremo.
  • Seite 68 Coloque la carga desde la parte interior de las horqui- llas, no en sus extremos. Centre la carga, no la coloque de forma descentrada respecto a las horquillas. Dado que las ruedas de dirección se encuentran en la parte delantera, cerca de la carcasa del terminal, es preferible tirar de la báscula en lugar de empujarla.

  • Seite 69: Servicios Y Mantenimiento

    6 Servicios y mantenimiento Pida a algún representante autorizado del servicio técnico de METTLER TOLEDO que inspeccione y calibre el producto periódicamente. Si el producto se usa para fines de autorización legal, consulte a las autoridades locales de pesos y medidas para conocer los requisitos mínimos de inspección. Póngase en contacto con el representante autorizado del servicio técnico de METTLER TOLEDO de su zona para obtener información acerca...

  • Seite 70: Funcionamiento Con Batería

    El sistema de pesaje (sin impresora) cumple con la clase de protección IP65, es decir, la presencia de polvo o humedad (provocada por la lluvia o procedente de un chorro de agua por cualquier lado) no afec- tará al funcionamiento de los componentes electrónicos. Sin embargo, la limpieza de alta presión combi- nada con agua caliente o limpiadores químicos conllevará...

  • Seite 71: Expulsión Del Aire

    6.4 Expulsión del aire Cuando se sustituye el sellado o se cambia el aceite, puede entrar aire en la unidad de bombeo. 1 Para expulsar este aire, mueva la empuñadura de arriba abajo unas cuantas veces. 2 Si se requiere, baje las horquillas y repita el proceso unas cuantas veces más hasta que salga todo el aire de la bomba.

  • Seite 72: Piezas De Repuesto

    7 Piezas de repuesto 7.1 PJA334 Piezas de repuesto Número de pieza Descripción Posición 30666630 Load Cell PJA LC-1000-M 30666631 Bolt PJA SAP-MP-BOLT-M12-40-CYL Piezas de repuesto​ ​ Báscula pesa-palés...
  • Seite 73 Número de pieza Descripción Posición 30666632 Battery PJA SAO-BA-RAV-BLANCO 30666633 Charger PJA SAO-CH-RAV 30666634 Charger PJA SA-CH-RAV-UK 30666635 Charger PJA SA-CH-RAV-US 30666636 Pallet Truck PJA PT-H-RAL5003 30666637 Pallet Truck PJA SAO-PT-H-WOF-690-RAL5003 30666638 Pump PJA PTP-H-PUMP-RIBS 30666639 Handle PJA PTP-H-HAN-RAL5012 30666640 Wheel PJA PTP-H-WH-ST-RUB 30666641 Wheel PJA PTP-H-WH-ST-PU...
  • Seite 75 – una bilancia fuori specifica può comportare una diminuzione della qua- lità e dei profitti e aumentare la responsabilità. Un servizio tempestivo da parte di METTLER TOLEDO arantirà precisione e ottimizzerà i tempi medi di funzionamento e la durata dell'apparecchiatura.
  • Seite 76 Transpallet pesatori...
  • Seite 77 Controllo dei componenti elettronici interni ............11 Pulizia........................Funzionamento a batteria ..................... 6.3.1 Durata della batteria ..................12 6.3.2 Ricarica della batteria ..................12 6.3.3 Smaltimento delle batterie ................12 Espulsione di aria ......................Pezzi di ricambio PJA334 Pezzi di ricambio .................... Transpallet pesatori Sommario...
  • Seite 78 Sommario Transpallet pesatori...

  • Seite 79: Istruzioni Di Sicurezza

    1 Istruzioni di sicurezza 1.1 Istruzioni generali relative alla sicurezza Prima dell'uso, leggere attentamente i manuali del dispositivo e del terminale di pesatura. Per motivi di sicurezza, è necessario seguire scrupolosamente le avvertenze e le istruzioni presenti in tutti i manuali pertinenti.

  • Seite 80: Presentazione

    2 Presentazione 2.1 Panoramica del prodotto Il modello PJA334 è progettato per applicazioni pesanti di magazzino. Il sistema di pesatura è alimentato da un pacco batteria sostituibile e ricaricabile. Questa fonte di alimentazione integrata consente di effettuare la pesatura ovunque venga portato il transpallet. Questa soluzione di pesatura portatile consente di risparmiare.

  • Seite 81: Area Di Applicazione

    Durante la fase di acclimatazione, il sistema di pesatura deve essere spento. Per informazioni sull'utilizzo del prodotto in un ambiente chimico, rivolgersi a METTLER TOLEDO. 2.5 Altri documenti Per questo prodotto sono disponibili due documenti: il manuale d'uso e la guida rapida.

  • Seite 82: Installazione

    3 Installazione Il prodotto è progettato per essere pronto per l'uso e richiede operazioni di installazione di minima entità dopo il disimballaggio. 3.1 Disimballaggio 1 Disimballare il prodotto e rimuovere tutti i materiali da imballaggio. Conservare i materiali da imballaggio nell'eventualità...

  • Seite 83: Messa In Servizio E Configurazione

    4 Messa in servizio e configurazione Per informazioni sulla configurazione e sulla taratura della bilancia, consultare il manuale del terminale di pesatura collegato. Transpallet pesatori Messa in servizio e configurazione​ ​...

  • Seite 84: Funzionamento

    5 Funzionamento 5.1 Controllo del transpallet pesatore 5.1.1 Controllo funzionale Eseguire il controllo funzionale nelle condizioni in cui è stata tarata la bilancia. Per informazioni sulla taratura, consultare il manuale fornito insieme al terminale di pesatura collegato. 1 Prima di iniziare una serie di pesature, effettuare un controllo funzionale del transpallet pesatore del termi- nale di pesatura collegato.

  • Seite 85: Utilizzo Della Leva Di Comando

    4 Abbassare le forche, quindi spingere le forche abbassate all'interno del pallet.    AVVERTENZA: Per motivi di sicurezza, collocare il carico in posizione centrale sulle due forche e non in fondo alle forche. 5 Sollevare le forche finché il pallet e il carico non sono più in contatto col suolo (vedere [Utilizzo della leva di comando ...
  • Seite 86 Posizionare il carico a partire dalla base delle forche. Non posizionare il carico sulla punta delle forche. Collocare il carico in posizione centrale sulle due for- che. Non posizionare il carico in modo decentrato sulle due forche. Dal momento che le ruote di manovra sono montate nella parte anteriore, vicino allo chassis del terminale, è...

  • Seite 87: Manutenzione E Assistenza Tecnica

    TOLEDO. Se si utilizza il prodotto per scopi che richiedono l'omologazione per il commercio, rivolgersi alle autorità metrologiche locali per conoscere i requisiti di ispezione minimi. Contattare l'esperto locale dell'assi- stenza tecnica autorizzato da METTLER TOLEDO per richiedere informazioni sul servizio di ispezione e taratura periodiche.

  • Seite 88: Funzionamento A Batteria

    I cuscinetti delle ruote/dei rulli (non in poliuretano) e i fulcri di rotazione della barra di livellamento dei rulli di carico devono essere puliti e lubrificati regolarmente. Procedura di pulizia Rimuovere periodicamente sporcizia e depositi presenti all'esterno e all'interno del transpallet pesatore. La procedura da seguire dipende dal tipo di superficie e dalle condizioni ambientali presenti nel luogo di installazione.

  • Seite 89: Pezzi Di Ricambio

    7 Pezzi di ricambio 7.1 PJA334 Pezzi di ricambio Numero di parte Descrizione Posizione 30666630 Load Cell PJA LC-1000-M 30666631 Bolt PJA SAP-MP-BOLT-M12-40-CYL Transpallet pesatori Pezzi di ricambio​ ​...
  • Seite 90 Numero di parte Descrizione Posizione 30666632 Battery PJA SAO-BA-RAV-BLANCO 30666633 Charger PJA SAO-CH-RAV 30666634 Charger PJA SA-CH-RAV-UK 30666635 Charger PJA SA-CH-RAV-US 30666636 Pallet Truck PJA PT-H-RAL5003 30666637 Pallet Truck PJA SAO-PT-H-WOF-690-RAL5003 30666638 Pump PJA PTP-H-PUMP-RIBS 30666639 Handle PJA PTP-H-HAN-RAL5012 30666640 Wheel PJA PTP-H-WH-ST-RUB 30666641 Wheel PJA PTP-H-WH-ST-PU...
  • Seite 91 2 Neem contact op met METTLER TOLEDO voor service: De waarde van een meting is evenredig aan de nauwkeurigheid ervan – een weegschaal die weegt buiten zijn specificaties kan kwaliteit en winstgevend- heid verminderen en aansprakelijkheidsrisico's vergroten.
  • Seite 92 Wegende palletpompwagen...
  • Seite 93 Hijsfunctie controleren ................... 11 6.1.2 De interne elektronica controleren..............11 Reiniging ........................Werking op accuvermogen ................... 6.3.1 Levensduur van de accu ................12 6.3.2 Accu opladen ....................12 6.3.3 Accu verwijderen................... 12 Ontluchten ........................Reserveonderdelen PJA334 Reserveonderdelen ..................Wegende palletpompwagen Inhoudsopgave...
  • Seite 94 Inhoudsopgave Wegende palletpompwagen...

  • Seite 95: Veiligheidsinstructies

    1 Veiligheidsinstructies 1.1 Algemene veiligheidsinformatie Lees de handleidingen van het apparaat en de weegterminal zorgvuldig voorafgaand aan het gebruik. Om veiligheidsredenen dient u de waarschuwingen en instructies in alle bijbehorende handleidingen strikt op te volgen. De veiligheid van het apparaat kan niet worden gewaarborgd indien het gebruik niet overeenkomt met de bedieningsinstructies en als het apparaat niet conform deze handleiding wordt onderhouden.

  • Seite 96: Introductie

    2 Introductie 2.1 Productoverzicht De PJA334 is ontworpen voor gebruik in zware werkomstandigheden in magazijnen. Het weegsysteem wordt aangedreven door een verwisselbare en oplaadbare accu. Dankzij deze ingebouwde stroomvoorziening kunt u overal wegen waar de palletpompwagen zich bevindt. Mobiel wegen betekent kostenbesparingen. Met een pal- letpompwagen kunt u efficiënter werken.

  • Seite 97: Toepassingsgebied

    Snelle temperatuursveranderingen moeten worden vermeden, omdat dit condensatie in de elektronica kan veroorzaken. Tijdens de acclimatisering moet het weegsysteem uitgeschakeld zijn. Raadpleeg METTLER TOLEDO voor informatie over het gebruik in een chemische werkomgeving. 2.5 Bijkomende documenten Er zijn twee documenten beschikbaar voor dit product: een ‘Beknopte handleiding’ en een ‘Gebruikershandlei- ding’.

  • Seite 98: Installatie

    3 Installatie Dit product is gebruiksklaar ontworpen en vereist na het uitpakken een minimum aan installatie. 3.1 Uitpakken 1 Haal het product uit de verpakking en verwijder al het verpakkingsmateriaal. Bewaar het verpakkingsmateri- aal voor het geval het product later teruggezonden moet worden. 2 Verwijder al het materiaal dat rond de vorken is gewikkeld, anders zal het apparaat niet nauwkeurig wegen.

  • Seite 99: Installatie En Configuratie

    4 Installatie en configuratie Voor informatie over het configureren en kalibreren van de weegschaal leest u de handleiding van de bijbeho- rende weegterminal. Wegende palletpompwagen Installatie en configuratie​ ​...

  • Seite 100: Bediening

    5 Bediening 5.1 De wegende palletpompwagen controleren 5.1.1 Functietest De functietest mag alleen worden uitgevoerd als de weegschaal gekalibreerd is. Raadpleeg de handleiding van de aangesloten weegterminal voor meer informatie over de kalibratie. 1 Voordat een serie wegingen wordt gestart, moet een functietest van de weegschaal en de aangesloten weegterminal worden uitgevoerd.

  • Seite 101: De Regelhendel Gebruiken

    4 Laat de vorken zakken en duw de neergelaten vorken in de pallet.    WAARSCHUWING: Om veiligheids- redenen moet de last midden over de vorken worden geplaatst en niet op het uiteinde van de vorken. 5 Haal de vorken omhoog, totdat de beladen pallet helemaal van de grond af is (raadpleeg [De regelhendel gebruiken ...
  • Seite 102 Plaats de last op de achterkant van de vorken. Plaats de last niet op de punten van de vorken. Plaats de last in het midden van de vorken. Plaats de last niet excentriek op de vorken. Aangezien de stuurwielen aan de voorkant vlak bij de terminalbehuizing zijn gemonteerd, is het beter om de weegschaal te trekken dan te duwen.

  • Seite 103: Onderhoud En Service

    6 Onderhoud en service Zorg ervoor dat een bevoegde onderhoudstechnicus van METTLER TOLEDO het apparaat regelmatig inspecteert en kalibreert. Als het apparaat voor handelstoepassingen wordt gebruikt, moet u de lokale meetinstanties raad- plegen voor de minimale inspectievereisten. Neem contact op met de lokale, bevoegde onderhoudstechnicus van METTLER TOLEDO voor informatie over periodieke inspecties en kalibraties.

  • Seite 104: Werking Op Accuvermogen

    Reinigingsinstructies Verwijder regelmatig al het vuil en alle aanslag van de buiten- en binnenzijde van de weegschaal. De procedure hangt zowel van het soort oppervlak als van de omgevingsvoorwaarden op de installatieloca- tie af. 6.3 Werking op accuvermogen Controleer de accu voordat u het apparaat gaat bedienen. Laad de accu op conform [Accu opladen   pagi- na 12] als het accuvermogen laag is.

  • Seite 105: Reserveonderdelen

    7 Reserveonderdelen 7.1 PJA334 Reserveonderdelen Onderdeel nummer Omschrijving Positie 30666630 Load Cell PJA LC-1000-M 30666631 Bolt PJA SAP-MP-BOLT-M12-40-CYL Wegende palletpompwagen Reserveonderdelen​ ​...
  • Seite 106 Onderdeel nummer Omschrijving Positie 30666632 Battery PJA SAO-BA-RAV-BLANCO 30666633 Charger PJA SAO-CH-RAV 30666634 Charger PJA SA-CH-RAV-UK 30666635 Charger PJA SA-CH-RAV-US 30666636 Pallet Truck PJA PT-H-RAL5003 30666637 Pallet Truck PJA SAO-PT-H-WOF-690-RAL5003 30666638 Pump PJA PTP-H-PUMP-RIBS 30666639 Handle PJA PTP-H-HAN-RAL5012 30666640 Wheel PJA PTP-H-WH-ST-RUB 30666641 Wheel PJA PTP-H-WH-ST-PU 30666642...
  • Seite 107 Parabéns por escolher a qualidade e a precisão da METTLER TOLEDO. O uso correto do seu novo equipa- mento de acordo com este Manual, bem como calibrações e manutenções regulares por nossa equipe trei- nada de fábrica garantem uma operação precisa e confiável para proteger o seu investimento. Fale conosco sobre um contrato de serviço personalizado às suas necessidades e orçamento.
  • Seite 108 Balança de Empilhador de Paletes...
  • Seite 109 Funcionamento da Bateria .................... 6.3.1 Autonomia da Bateria ..................12 6.3.2 Carregamento da Bateria ................12 6.3.3 Eliminação de Baterias .................. 12 Para Expelir Ar......................Peças de reposição PJA334 Peças de reposição ..................Balança de Empilhador de Paletes Índice remissivo...

  • Seite 110: Índice Remissivo

    Índice remissivo Balança de Empilhador de Paletes...

  • Seite 111: Instruções De Segurança

    1 Instruções de Segurança 1.1 Instruções de Segurança Gerais Leia com atenção os manuais do dispositivo e do terminal de pesagem antes de utilizar. Por motivos de segurança, siga rigorosamente os avisos e as instruções indicadas em todos os manuais relacionados.

  • Seite 112: Introduções

    2 Introduções 2.1 Descrição Geral do Produto O modelo PJA334 foi concebido para ser utilizado em aplicações exigentes de armazéns. O sistema de pesa- gem é alimentado por um conjunto de baterias permutáveis e recarregáveis. Esta fonte de alimentação inte- grada permite-lhe proceder a pesagens onde quer que o empilhador de paletes esteja.

  • Seite 113: Área De Aplicação

    Devem ser evitadas mudanças rápidas de temperatura, dado que provoca condensação nos componentes eletrónicos. Durante a aclimatização, o sistema de pesagem deve estar desligado. Contacte a METTLER TOLEDO para obter informações sobre a utilização do produto num ambiente químico. 2.5 Outros Documentos Estão disponíveis dois documentos intitulados "Guia Rápido"...

  • Seite 114: Instalação

    3 Instalação Este produto foi concebido pronto a ser utilizado e requer procedimentos de instalação mínimos depois de desembalado. 3.1 Desembalagem 1 Desembale o produto e retire todos os materiais de embalagem. Guarde estes materiais de embalagem para o caso de ser necessário transportar o produto futuramente. 2 Retire todas as fitas que envolvem os garfos, sob pena de comprometer a precisão de pesagem.

  • Seite 115: Preparação E Configuração

    4 Preparação e Configuração Para obter informações sobre a configuração e calibragem da balança, consulte o manual do terminal de pesagem ligado. Balança de Empilhador de Paletes Preparação e Configuração​ ​...

  • Seite 116: Funcionamento

    5 Funcionamento 5.1 Verificar a Balança de Empilhador de Paletes 5.1.1 Verificação do Funcionamento A verificação de funcionamento deve ser feita mediante a calibragem da balança. Consulte o manual fornecido com o terminal de pesagem ligado para obter informações sobre calibragem. 1 Antes de iniciar uma série de pesagens, proceda a uma verificação de funcionamento da balança e do terminal de pesagem ligado.

  • Seite 117: Utilizar A Alavanca De Controlo

    4 Baixe os garfos e, em seguida, empurre os garfos rebaixados na direção da palete.    ATENÇÃO: Por motivos de segurança, coloque a carga a meio dos garfos e não na extremidade dos mesmos. 5 Eleve os garfos até que a palete e a carga estejam completamente afastadas do solo (consulte [Utilizar a Alavanca de Controlo ...
  • Seite 118 Coloque a carga a partir da base dos garfos. Não coloque a carga na extremidade dos garfos. Coloque a carga a meio dos garfos. Não coloque a carga descentrada nos garfos. Dado que as rodas direcionais estão montadas à frente, perto do compartimento do terminal, é preferível puxar a balança em vez de a empurrar.

  • Seite 119: Manutenção E Assistência

    6 Manutenção e Assistência Solicite a um representante autorizado de assistência METTLER TOLEDO que inspecione e calibre periodica- mente o produto. Se o produto for utilizado para finalidades homologadas, contacte as autoridades locais res- ponsáveis por pesos e medidas para obter os requisitos mínimos de inspeção. Contacte o seu representante autorizado local de assistência METTLER TOLEDO para obter informações relativas aos serviços de calibragem...

  • Seite 120: Funcionamento Da Bateria

    Os rolamentos das rodas (não poliuretano) e os pontos basculantes da barra de nivelamento das rodas de carga devem ser limpos e lubrificados regularmente. Instruções de Limpeza Remova regularmente a sujidade e os depósitos do exterior e interior da balança. O procedimento depende do tipo de superfície e das condições ambientais existentes no local da instala- ção.

  • Seite 121: Peças De Reposição

    7 Peças de reposição 7.1 PJA334 Peças de reposição Número da peça Descrição Posição 30666630 Load Cell PJA LC-1000-M 30666631 Bolt PJA SAP-MP-BOLT-M12-40-CYL Balança de Empilhador de Paletes Peças de reposição​ ​...
  • Seite 122 Número da peça Descrição Posição 30666632 Battery PJA SAO-BA-RAV-BLANCO 30666633 Charger PJA SAO-CH-RAV 30666634 Charger PJA SA-CH-RAV-UK 30666635 Charger PJA SA-CH-RAV-US 30666636 Pallet Truck PJA PT-H-RAL5003 30666637 Pallet Truck PJA SAO-PT-H-WOF-690-RAL5003 30666638 Pump PJA PTP-H-PUMP-RIBS 30666639 Handle PJA PTP-H-HAN-RAL5012 30666640 Wheel PJA PTP-H-WH-ST-RUB 30666641 Wheel PJA PTP-H-WH-ST-PU...
