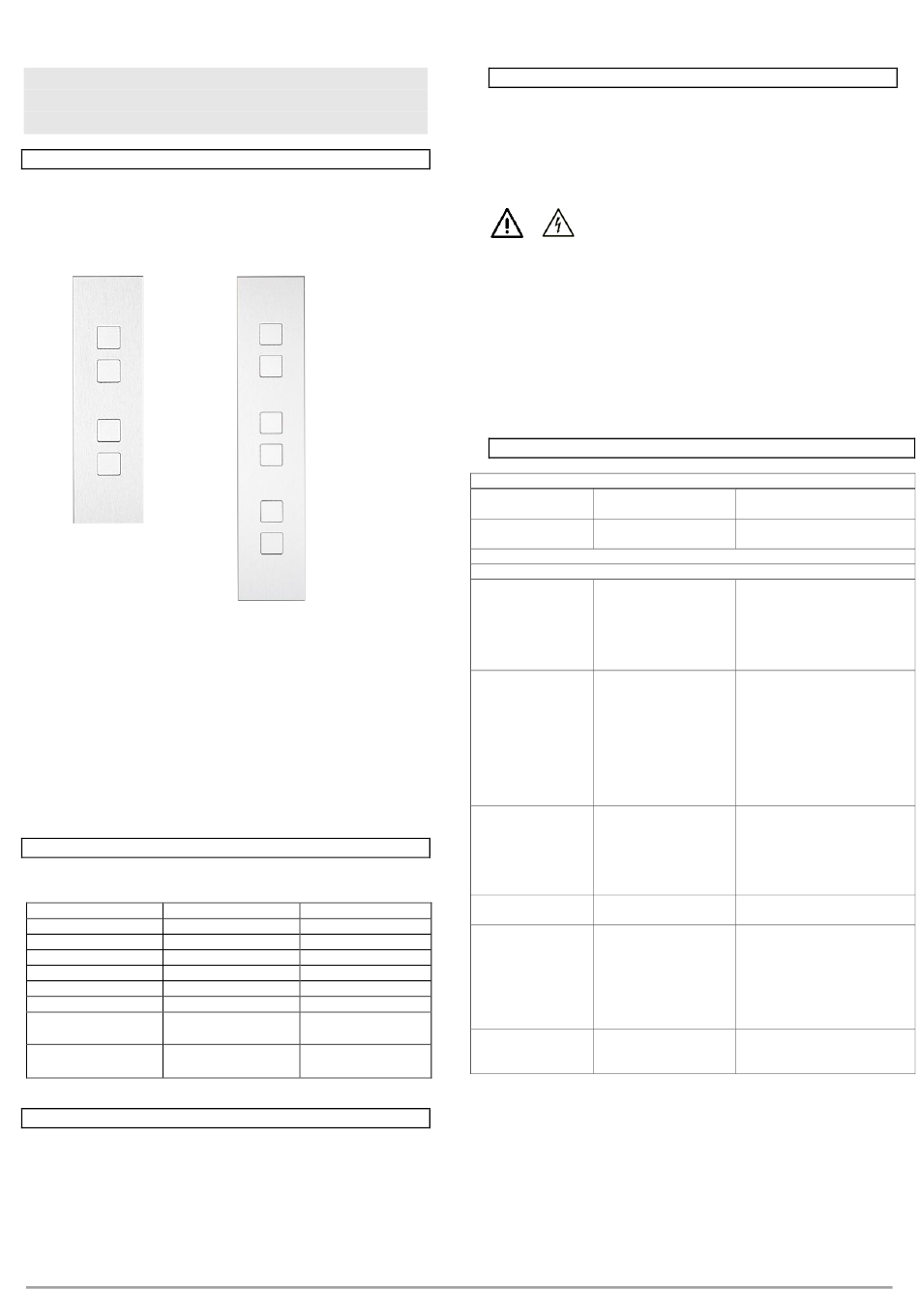

IPAS Barchetto 2 Bedien-Und Montageanleitung

Bedien- und Montageanleitung
Barchetto 2 /4 /6 (LED optional)
Best. Nr.: 61111-XX, 61112-XX
Allgemeine Verwendung
Über die KNX Bediengeräte aus der IPAS Produktfamilie Barchetto
können alle Standard Schalt- und Einstellfunktionen über den KNX-
Bus ausgeführt werden. Die Funktionen Schalten, Dimmen,
Wertsetzen, Jalousie und Sonnenschutz, Lüfterstufen und vieles
mehr können mit 2, 4 oder 6 Tasten realisiert werden.
Barchetto 4
Barchetto Designtaster sind für den Einbau von Türzargen konzipiert
worden und können in dünnwandige Ausschnitte mit einer
Materialstärke von 2-4 mm montiert werden. Die am Gehäuse
befindlichen Klemmfedern fixieren dabei das Tableau im
Einbauausschnitt. Für den Wandeinbau sind spezielle
Stahlblecheinbaudosen lieferbar.
Der Busankoppler für die Anbindung an den KNX Bus ist direkt im
Gerät integriert und der Anschluss erfolgt über eine Standard-
Busklemme. Programmier-LED und Programmiertaste sind rückseitig
zugänglich.
Gerätetypen und Zubehör
Zurzeit sind folgende Barchetto Designtableaus erhältlich:
Produkt Beschreibung
Barchetto 2 Bediengerät
Barchetto 2 mit LED Bediengerät
Barchetto 4 Bediengerät
Barchetto 4 mit LED Bediengerät
Barchetto 6 Bediengerät
Barchetto 6 mit LED Bediengerät
Einbaudose Zubehör
Barchetto 2-4
Einbaudose Zubehör
Barchetto 6
Lieferumfang
Zum Lieferumfang eines Bediengeräts Barchetto gehören folgende
Einzelkomponenten:
- Komplettgerät mit eingesteckter Busklemme
- Bedien- und Montageanweisung
- Auslieferung in bruchsicherer Einzelverpackung
BMA_6111x_Barchetto_de_Rev3
Barchetto 6
Bestell-Nr.:
61111-02
61112-02
61111-04
61112-04
61111-06
61112-06
61993-00
61994-00
IPAS GmbH, Hölscherstraße 27, D-47167 Duisburg
Applikationsprogramme
Barchetto Designtableaus werden mit folgender ETS
Projektapplikation programmiert:
ETS_61112_Barchetto_V1.0.0.knxproj
Installationshinweise
Lebensgefahr durch elektrischen Strom
•
Das Gerät ist für die feste Installation in trockenen Innenräumen
vorgesehen.
•
Das Gerät darf nur von einer zugelassenen Elektrofachkraft
installiert und in Betrieb genommen werden.
•
Bei Planung und Errichtung von Anlagen sind die Richtlinien,
Vorschriften und Bestimmungen, sowie die gültigen
KNX-Richtlinien des jeweiligen Landes zu beachten.
•
Beim Anschluss muss das Gerät spannungsfrei geschaltet sein.
•
Das Gerät darf nicht geöffnet werden.
•
Ein defektes Gerät ist mit einem Rücklieferschein an den
Hersteller zurückzusenden.
Technische Daten
ANSCHLUSS DATEN
Spannungs- Versorgung:
versorgung Stromaufnahme:
Anschlüsse KNX: (schwarz-rot)
ALLGEMEINE DATEN
Bedien-/ KNX-Funktionstasten:
Anzeigeelemente
Lerntaste Normal- /
Adressiermodus:
LED-Anzeige, rot:
Mechanische Gehäuse:
Daten (Abhängig Breite:
von der Modell- Höhe:
variante) Länge:
Gewicht:
Montage:
Elektrische Verschmutzungsgrad:
Sicherheit Schutzart:*
Schutzklasse:**
Überspannungs-
kategorie:
KNX Bus:
EMV- Erfüllt:
Anforderungen
Umwelt- Klimabeständigkeit:
bedingungen Umgebungsbeding-
ungen im Betrieb:
Lagertemperatur:
Transporttemperatur:
Rel. Feuchte:
(nicht kondensierend)
Approbation und KNX registriert:
CE-Kennzeich- Gemäß EMV-
nung Richtlinie:
* (nach EN 60529); ** (nach IEC 1140)
über KNX Bus
24V/40mA (ca. 1W)
0,6...0,8mm eindrähtig, TP
Je nach Ausführung 2,4
oder 6 Tasten.
Zur Vergabe der
physikalischen Adresse.
Zur Anzeige des
Adressiermodus.
Metall/Kunststoff
40 mm
37 mm
130 mm (Barchetto 2/4)
178 mm (Barchetto 6)
Modellabhängig
Durch Einklemmen in den
Ausschnitt oder Einbau in
passender Einbau-Dose.
2
IP20
III
III
SELV DC 30V
EMC directive 2014/30/EU
EN 50090-2-2
-5°C bis +45°C
-25°C bis +55°C
-25°C bis +70°C
5 % bis 93 %
Nein
(Wohn- und Zweckbau),
Niederspannungsrichtlinie.
