Pandora BMW Bypass Anleitung

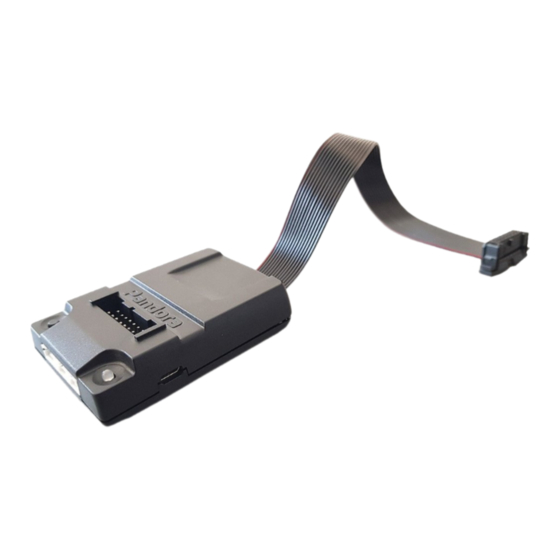

Das kleine Schnittstellenmodul für Bypass einer Original-Wegfahrsperre (Car Access System
CAS3) dient zur Steuerung von Motoren von BMW / MINI-Fahrzeugen mit einer Start /
Stopp-Taste und einem Steckplatz für einen Originalschlüssel. Die Steuerung des Moduls
und des Motorstartvorgangs wird nur von Pandora-Alarmanlagen mit einem
IMMO-KEY-Port durchgeführt.
Passt für folgende Systeme: Pandora Smart Pro (DXL 1940L, DXL 1920/1930L),
Pandora Smart (DXL 1840L), Pandora Light Pro (DXL 1090L).
Marke Modell
BMW 1 Series (E82/88)
1 M (E82)
3 Series Sedan (E90/91)
3 Series Coupe (E92/93)
M3 Sedan (E90)
M3 Coupe (E92/93)
5 Series (E60/61)
M5 (E60/61)
6 Series (E63/64)
M6 (E63/64)
X6
C1
CAR ACCESS SYSTEM CAS3
ANSCHLUß B1:
BMW: Das Modul be ndet sich hinter der Lenkradsäule
MINI: Das Modul be ndet sich unter dem Armaturenbrett auf der Fahrerseite
Anschlüsse im B1-Anschluss:
Pin 34 - «+ 12V» Pin12 - «Masse» Pin 35 - CAN1High Pin 26 - CAN1Low
WARNUNG! Die Position der Drähte im B-Stecker kann unterschiedlich sein.
WARNUNG! Dieses Handbuch hat den Status einer Empfehlung. Kon guration, Anschluss und Installation des Systems müssen von
hochquali zierten Fachleuten durchgeführt werden.
WARNUNG! Installieren und verbinden Sie nur mit getrennten Steckern und getrenntem Minuspol der Batterie.
WARNUNG! Aktualisieren Sie unbedingt die Software des schlüssellosen Startmoduls und der Systemeinheit, bevor Sie mit der Installation beginnen.
MOTORFERNSTART MODUL
Pandora
LISTE DER UNTERSTÜTZTEN AUTOS
Jahre Modellcode
2008-2013 5111
2008-2013 5111
2006-2011 5111
2007-2013 5111
2008-2011 5111
2008-2013 5111
2005-2010 5111 / 5112
2006-2010 5111 / 5112
2005-2010 5111 / 5112
2006-2010 5111 / 5112
INSTALLATIONSSCHEMA
LED BP
X1
micro USB
X5
VALET BP
B1
X4 X3 X2
BMW
Bypass
Marke Modell
X1 (E84)
X5 (E70)
X5 M (E70)
X6 (E71/72)
X6 M (E71/72)
Z4 (E89)
MINI Cooper
Cooper Convertible
Clubman
Coupe / Roadster
«Masse»
2 Schwarz
«+12V Stromversorgung»
1 Rot
X2
3 IMMO-KEY1 AUS
Grün
X3
2 Weiß
1
Schwarz IMMO-KEY2 AUS
X4
4
Rot
3
Schwarz
2 Weiß
1 Weiß
4
Red
3
Schwarz
2 Weiß
1 Weiß
Micro-USB-Anschluss
VALET BP
Taste
Jahre Modellcode
2012-2013 5111
2008-2013 5111 / 5113
2010-2013 5111 / 5113
2008-2013 5111 / 5113
2010-2013 5111 / 5113
2009-2013 5111
2007-2013 5111
2008-2013 5111
2008-2013 5111
2012-2013 5111
Entfernen Sie das Gerät,
wenn der Stecker nicht übereinstimmt
nach die
Basiseinheit
von Pandora
Red 4
Black
3
White
2
Green 1
1
Violett/Gelb
2
Braun/Schwarz
3
Braun/Gray
4
Blau/Rot
Bremspedalschalter (Automatikgetriebe)
WARNUNG! Farben und Position
der Brems- / Kupplungspedaldrähte
können unterschiedlich sein.
1
Braun/Schwarz
2
Blau/Braun
3
Violett/Gelb
4
Blau/Schwarz
Kupplungspedalschalter (Schaltgetriebe)
LED BP
Anzeige
To a base
unit of
Pandora
Professional
