EINBAUHINWEISE
Bitte beachten sie folgende Arbeitsschritte bei der Installation des Geräts:
Original-Radio/-Navigationsystem
1
Falls vorhanden, bauen Sie zunächst das originale Radio-/Navigationsgerät aus. Ver-
wenden Sie dazu passende Entriegelungswerkzeuge, um das Gerät aus dem Arma-
turenbrett herausziehen zu können. Ziehen Sie danach die Kabelstecker vom Gerät
ab und lassen diese zugänglich im Radioschacht liegen.
Verkabelung des ESX Hauptgeräts
2
Verlegen Sie die beliegenden Kabelsätze und Antennen im Fahrzeug. Beachten Sie
dazu die Hinweise auf der nächsten Seite. Schließen Sie danach alle Kabelsätze,
Antennen und Dongles wie auf Seite 7 beschrieben am ESX Hauptgerät an. Danach
stecken Sie noch den Kabelstecker aus dem Radioschacht des Fahrzeugs am ESX
Hauptgerät bzw. an dessen fahrzeugspezifischem System-Kabelsatz ein.
Installation des ESX Hauptgeräts
3
Nun kann das ESX Hauptgerät im 1-DIN Einbauschacht des Fahrzeugs eingescho-
ben werden.
Installation des ESX Monitors
4
Montieren Sie nun den beiliegenden Monitor am ESX Hauptgerät wie auf Seite 9
beschrieben.
Funktionstest
5
Bevor Sie den Einbau abschließen, sollten Sie einen Funktionstest vornehmen. Über-
prüfen Sie alle Funktionen des ESX Naviceivers einschließlich der Lenkradfernbedie-
nung des Fahrzeugs.

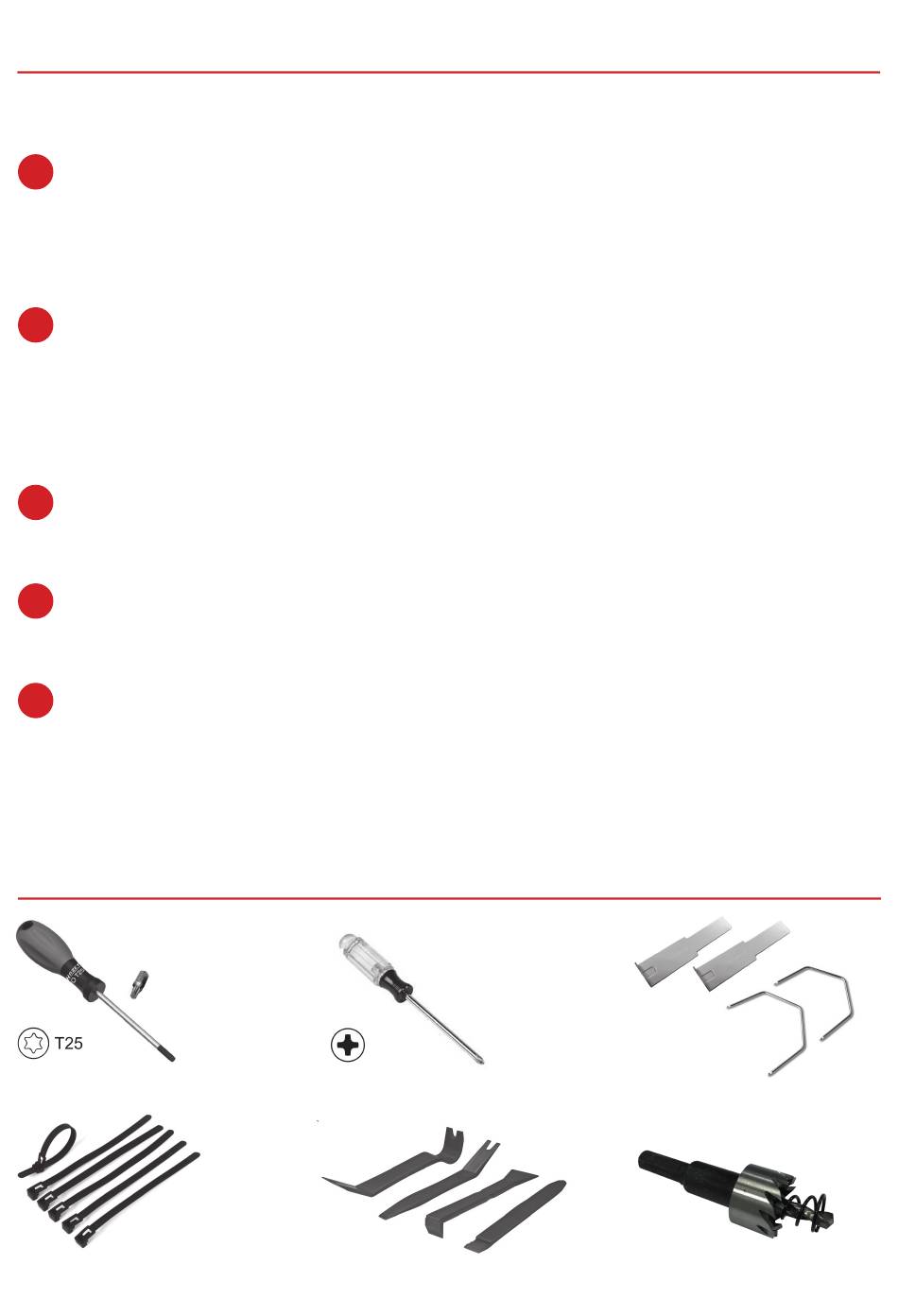

EMPFOHLENE WERKZEUGE

Torx T25 Schraubendreher/Bit
Kabelbinder
Kreuzschlitz-Schraubendreher
Kunststoff-Montagekeile
Entriegelungswerkzeuge
VNA-USB-TOOL
Kunststoffbohrer Ø19,5 mm
