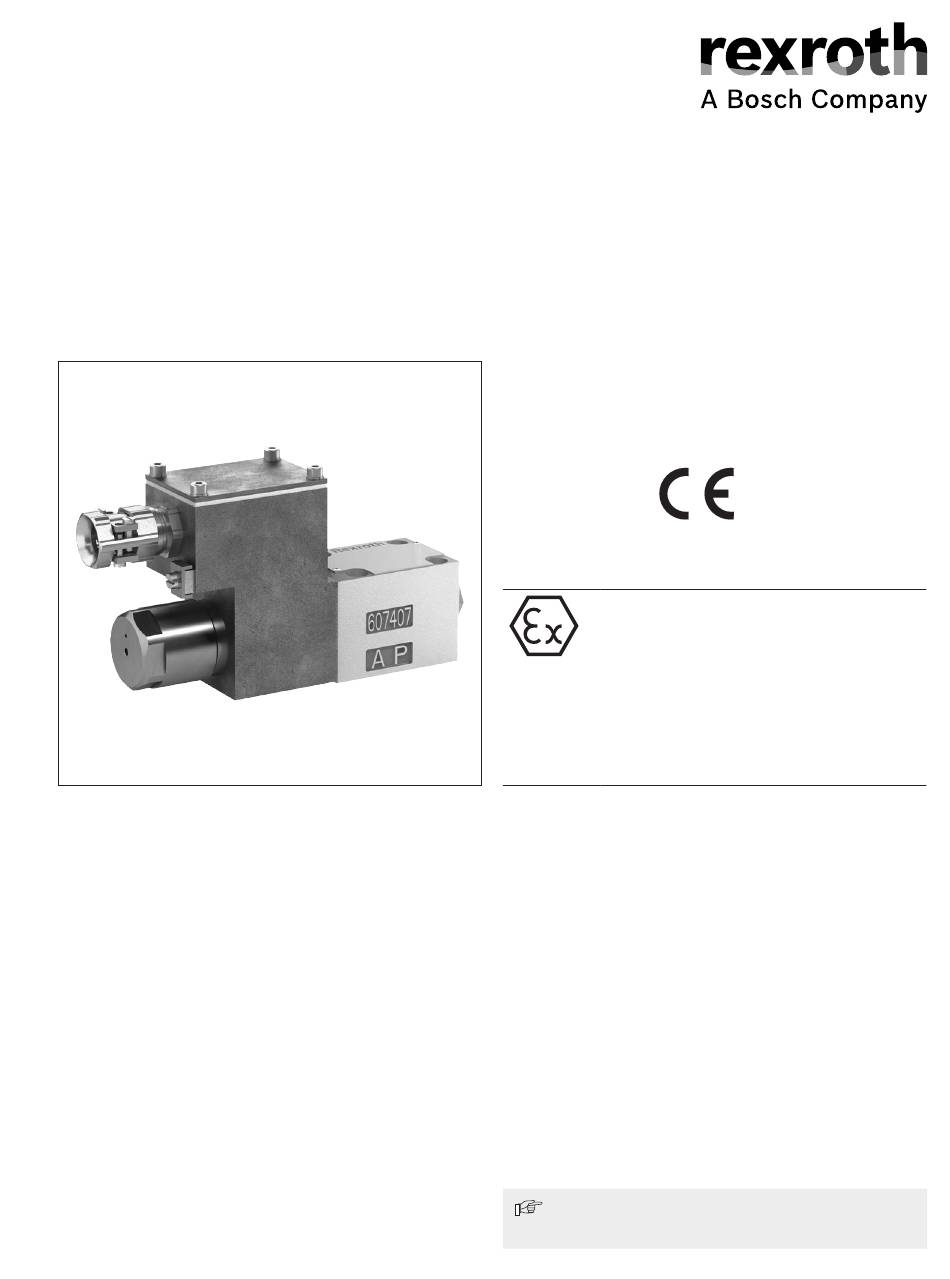

RD 22049-XE
Ausgabe: 2020-11
Ersetzt: 2019-09
RA78490610_AB
Wege-Sitzventile, direktgesteuert,
mit Magnetbetätigung
Typ SED ...XE
H8088
Merkmale
▶ 3/2- oder 4/2-Wege-Ausführung
▶ Zum bestimmungsgemäßen Einsatz in explosionsge-
fährdeter Atmosphäre
▶ Lage der Anschlüsse nach ISO 4401-03-02-0-05
(jedoch ohne Fixierbohrung)
▶ In Öl schaltende Gleich- oder Wechselspannungsmag-
nete
▶ Elektrischer Anschluss mit Einzelanschluss und Kabel-
verschraubung
▶ MIt verdeckter Hilfsbetätigungseinrichtung, wahlweise
▶ Nenngröße 6
▶ Geräteserie 1X
▶ Maximaler Betriebsdruck 350 bar
▶ Maximaler Volumenstrom 25 l/min
ATEX-Geräte
Für explosionsgefährdete Bereiche
Angaben zum Explosionsschutz:
▶ Einsatzbereich nach Explosionsschutz-
Richtlinie 2014/34/EU: II 2G; II 2D
▶ Zündschutzart Ventil:
- Ex h IIC T4 Gb X nach EN 80079-36
- Ex h IIIC T115°C Db X nach EN 80079-36
▶ Zündschutzart Magnetspule:
- Ex eb mb IIC T4 Gb nach
EN 60079-7 / EN 60079-18
- Ex tb IIIC T115°C Db nach EN 60079-31
▶ Magnetspule IECEx zertifiziert
Inhalt
Merkmale
Schaltzeiten
Hinweis: Gültig ist der mit dem Produkt gelieferte
Dokumentationsstand.
RD 22049-XE, Ausgabe: 2020-11, Bosch Rexroth AG
1
2, 3
4, 5
6, 7
7
8
9
10 ... 13
14
14
14
14
15
16
16
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch Rexroth SED XE Serie
Inhaltszusammenfassung für Bosch Rexroth SED XE Serie
-
Seite 1: Inhaltsverzeichnis
▶ Elektrischer Anschluss mit Einzelanschluss und Kabel- Abmessungen 10 … 13 Einbaubedingungen verschraubung Einsteckdrossel ▶ MIt verdeckter Hilfsbetätigungseinrichtung, wahlweise Einsteck-Rückschlagventil Allgemeine Hinweise Elektrischer Anschluss Überstromsicherung und Abschaltspannungsspitzen Weitere Informationen Hinweis: Gültig ist der mit dem Produkt gelieferte Dokumentationsstand. RD 22049-XE, Ausgabe: 2020-11, Bosch Rexroth AG... -
Seite 2: Bestellangaben
Wechselspannung 230 V, 50/60 Hz W230R Mit verdeckter Hilfsbetätigungseinrichtung Ohne Hilfsbetätigungseinrichtung ohne Bez. Expolosionsschutz „Erhöhte Sicherheit“ Details siehe Angaben zum Explosionschutz Seite 7 Elektrischer Anschluss Magnet mit Klemmenkasten und Kabelverschraubung Details zu elektrischen Anschlüssen siehe Seite 15 Bosch Rexroth AG, RD 22049-XE, Ausgabe: 2020-11... - Seite 3 Drossel-Ø1,8 mm Drossel-Ø2,0 mm Dichtungswerkstoff (Dichtungstauglichkeit der verwendeten Druckflüssigkeit beachten, siehe Seite 6) NBR-Dichtungen ohne Bez. FKM-Dichtungen Standard ohne Bez. Geringerer Systemdruck SO151 Nur Ausführung "G24" Hinweis: Darstellung der Symbole nach DIN ISO 1219-1. RD 22049-XE, Ausgabe: 2020-11, Bosch Rexroth AG...
-
Seite 4: Funktion, Schnitt, Symbole
Typ M-3SED 6 UK... Symbol ”CK” Einsteckdrossel Der Einsatz der Einsteckdrossel ist dann erforderlich, wenn auf Grund gegebener Betriebsbedingungen wäh- rend der Schaltvorgänge Volumenströme auftreten, die Dichtring über der Leistungsgrenze des Ventils liegen. Bosch Rexroth AG, RD 22049-XE, Ausgabe: 2020-11... -
Seite 5: Funktion, Schnitt, Symbole: 4/2-Wege-Sitzventil
Möglichkeiten: Sitz (7) gedrückt. Hierbei wird der Anschluss T gesperrt, P, A und B sind kurzzeitig verbunden. Symbole „D“ „Y“ Schematische Darstellung (Ausgangsstellung) 3/2-Wege- Sitzventil Plus-1-Platte Typ M-4SED 6 Y... RD 22049-XE, Ausgabe: 2020-11, Bosch Rexroth AG... -
Seite 6: Technische Daten
Maximale Schalthäufigkeit 15000 7200 Nennleistung bei Umgebungstemperatur 20 °C W 17 maximale Leistung bei 1,1 x Nennspannung W 20,6 und Umgebungstemperatur 20 °C Schutzart nach EN 60529 IP66 (Mit korrekt installiertem elektrischen Anschluss) Bosch Rexroth AG, RD 22049-XE, Ausgabe: 2020-11... -
Seite 7: Schaltzeiten (Einbaulage: Magnet Waagrecht)
Hinweis: Die Schaltzeiten wurden bei einer Druckflüssigkeitstemperatur von 40 °C und einer Viskosität von 46 cSt ermittelt. Abwei- chende Druckflüssigkeitstemperaturen können eine veränderte Schaltzeit ergeben! Schaltzeiten verändern sich in Abhängigkeit von Betriebsdauer und Einsatzbedingungen. RD 22049-XE, Ausgabe: 2020-11, Bosch Rexroth AG... -
Seite 8: Leistungsgrenzen
≥ p ≥ p ≥ p 210 bar bei Ausführung „SO151“ Hinweise: ▶ Bitte die allgemeinen Hinweise Seite 14 beachten. ▶ Die Leistungsgrenze wurde mit betriebswarmen Magneten, 10 % Unterspannung und ohne Tankvorspannung ermittelt. Bosch Rexroth AG, RD 22049-XE, Ausgabe: 2020-11... -
Seite 9: Kennlinien
2 A → T 3 P → A 4 B → T, P → B ∆p-q -Kennlinien ∆p-q -Kennlinien Einsteck-Rückschlagventil Einsteck-Drossel 24 25 24 25 Volumenstrom in l/min → Volumenstrom in l/min → RD 22049-XE, Ausgabe: 2020-11, Bosch Rexroth AG... - Seite 10 2014/34/EU und können nach erfolgter Zündgefahrenbewer- tung durch den Hersteller der Gesamtanlage eingesetzt werden. Hinweis: Die Ausführungen „G…J3“ sind aluminium- bzw. mag nesiumfrei Bei den Abmessungen handelt es sich um Nennmaße, die und galvanisch verzinkt. Toleranzen unterliegen. Bosch Rexroth AG, RD 22049-XE, Ausgabe: 2020-11...
- Seite 11 2014/34/EU und können nach erfolgter Zündgefahrenbewer- tung durch den Hersteller der Gesamtanlage eingesetzt werden. Hinweis: Die Ausführungen „G…J3“ sind aluminium- bzw. mag nesiumfrei Bei den Abmessungen handelt es sich um Nennmaße, die und galvanisch verzinkt. Toleranzen unterliegen. RD 22049-XE, Ausgabe: 2020-11, Bosch Rexroth AG...
- Seite 12 Hersteller der Gesamtanlage eingesetzt werden. 10 Platzbedarf zum Entfernen der Magnetspule Die Ausführungen „G…J3“ sind aluminium- bzw. mag nesiumfrei und galvanisch verzinkt. Hinweis: Bei den Abmessungen handelt es sich um Nennmaße, die Toleranzen unterliegen. Bosch Rexroth AG, RD 22049-XE, Ausgabe: 2020-11...
-
Seite 13: Abmessungen
Hersteller der Gesamtanlage eingesetzt werden. 10 Platzbedarf zum Entfernen der Magnetspule Die Ausführungen „G…J3“ sind aluminium- bzw. mag nesiumfrei und galvanisch verzinkt. Hinweis: Bei den Abmessungen handelt es sich um Nennmaße, die Toleranzen unterliegen. RD 22049-XE, Ausgabe: 2020-11, Bosch Rexroth AG... -
Seite 14: Einbaubedingungen (Maßangaben In Mm)
Einsatzfällen ohne Bedeutung ist. ▶ Druckhöhe und Druckverteilung sind zu beachten. ▶ Der angegebene maximale Volumenstrom darf nicht ▶ Der Volumenstrom ist nur in Pfeilrichtung zulässig. überschritten werden (gegebenenfalls Einsteck-Dros- sel zur Volumenstrombegrenzung einsetzen). Bosch Rexroth AG, RD 22049-XE, Ausgabe: 2020-11... -
Seite 15: Elektrischer Anschluss
6 mm feindrähtig max. 4 mm Anschlussleitung Leitungsart nichtbewehrte und nicht geschirmte Anschlussleitungen Temperaturbeständigkeit °C ≤–20 … ≥+110 Leitungsdurchmesser mm 7 … 10,5 Gleichspannung, polaritätsunabhängig Wechselspannung Hinweis: Feindrähtige Leiter nur mit aufgepressten Aderendhülsen verwenden. RD 22049-XE, Ausgabe: 2020-11, Bosch Rexroth AG... -
Seite 16: Überstromsicherung Und Abschaltspannungsspitzen
▶ Auswahl der Filter www.boschrexroth.com/filter ▶ Informationen zu lieferbaren Ersatzteilen www.boschrexroth.com/spc Bosch Rexroth AG © Alle Rechte Bosch Rexroth AG vorbehalten, auch bzgl. jeder Verfügung, Industrial Hydraulics Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Zum Eisengießer 1 Schutzrechtsanmeldungen.
