3. Beschreibung
Über die Multianzeige mit RGB-Beleuchtung können bis zu vier Parameter
gleichzeitig angezeigt und Schwellwerte mit individueller Farbwarnung versehen
werden. Das Gerät kann im Betrieb zwischen den einzelnen Messfunktionen per
Schaltkontakt umgeschaltet werden. Min- und Maxwerte von maximal vier
Parametern können aufgezeichnet und per Steckbrücke oder externem Schalter
angezeigt und zurückgesetzt werden. Das Gerät zeichnet Messwerte eines
Parameters über eine Zeitdauer von 36 Sekunden bis zu 14 Tagen auf. Zeitbereich
sowie die Anzeige der Verlaufsgrafik können per externem Schalter umgeschaltet
werden. Die Werte bleiben gespeichert, solange das Gerät mit Spannung versorgt
wird. Über die Konfigurationssoftware kann folgendes konfiguriert werden:
Skalenausschlag, Skalenbeschriftung, Anzeigedesign (Zeiger, Tacho, Balken, etc.),
Startgrafik, Beleuchtungsfarbe, Schwellwerte für die Alarmausgänge, Farbwarnung
pro Schwellwert (Leuchten oder Blinken), Hysterese uvm. Per Software können die
Messwerte im Messspeicher ausgelesen, sowie eine kontinuierliche Messwert-
übertragung von bis zu vier Parametern aktiviert werden. Die Messwerte lassen
sich innerhalb der Software grafisch auswerten und als CSV-Datei exportieren.

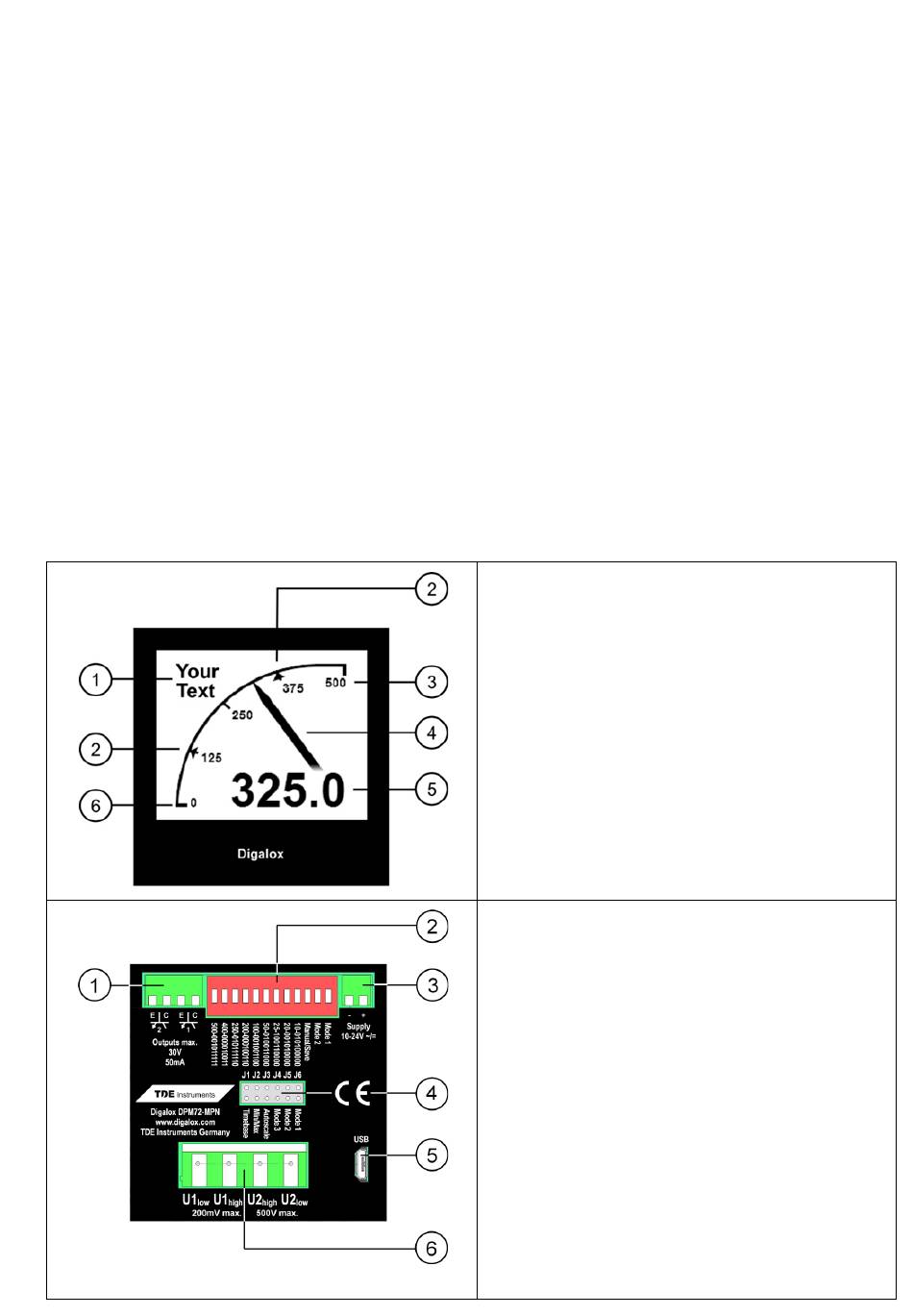

Vorderseite
1 Messeinheit oder Freitext
2 Schwellwerte
3 Obere Skalenbeschriftung
4 Grafische Messwertdarstellung
5 Digitaler Messwert
6 Untere Skalenbeschriftung
Rückseite
1 2 Optokoppler-Schaltausgänge
2 DIP-Schalter obere Skalenbe-
schriftung und Anzeigewert
(Mode)
3 Eingang Versorgungsspannung
4 Anschlüsse J1 - J6 zur Aktivierung/
Umschaltung von Verlaufsanzeige,
Min/Max-Anzeige, Autoskalierung,
Anzeigewert (Mode)
5 USB-Micro-B-Schnittstelle
6 Messeingänge
