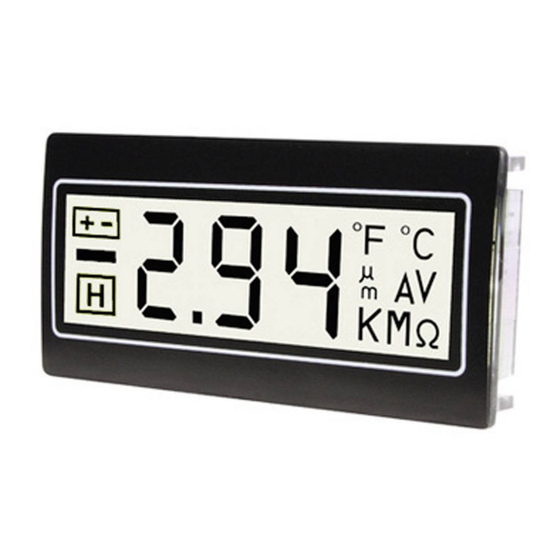

Digitalmultimeter für Schalttafeleinbau
Panel Mount Digital Multimeters
Multimètres numériques montés sur bandeau
Multímetros digitales montados en panel
Voltamperometri digitali per montaggio su pannelli
DPM961 / DPM962
