Lineární stabilizátor MAX BEC
Lineární stabilizátor napětí MAX BEC je určen pro nezávislé napájení palubního systému v modelu (napájení
přijímače a serv), který využívá k napájení 2 články LiXX nebo více článků NiXX. Stabilizátor zajistí, že napájení
serv bude po celou dobu konstantní a výsledkem bude stejná rychlost pohybu serv nezávisle na stavu vybití
napájecích článků.
Nastavení MAX BECu a funkce LED diod:
Pomocí zkratovací propojky (jumperu) lze
nastavit požadovanou hodnotu výstupního
napětí stabilizátoru (5.0 V, 5.4 V, 5.7 V, 6.0 V).
MAX BEC lze napájet z LiXX nebo z NiXX
článků. Doporučujeme používat 2 články LiXX
nebo 5-6 článků NiXX. Napětí napájecích článků
je indikováno pomocí čtyř LED (1x červená a 3x
zelená). V případě vyššího napětí než 7,0 V svítí
všechny tři zelené diody, vybíjením článků se
bude snižovat jejich napětí a postupně budou
zhasínat jednotlivé LED podle vstupního napětí
tj. menší než 7 V, 6.7 V a 6.5 V. Pokud bude
vstupní napětí menší než 6.5 V, rozsvítí se červená LED, která upozorňuje na vybité články. Pokud použijeme 2S
LiXX znamená to, že napětí na článků pokleslo pod 3,25 V na článek.
Zapojení MAX BECu:
Napájecí články se připojí k MAX BECu na straně označené Input pomocí dvou vodičů o průřezu 1 mm .
Paralelně k nim je připojena dvou-linka s konektorem Graupner o průřezu 2x 0,25mm , která slouží k nabíjení
článků, bez nutnosti rozpojování silových konektorů.
Výstupní napětí je vyvedeno na straně Output dvěmi dvou-linkami. Doporučujeme zapojit do přijímače obě
dvou-linky, zvýšíte tím spolehlivost a sníží se proudové zatížení konektorů. Konektory se mohou zapojit do
libovolného kanálového výstupu přijímače.
Na straně output je vyveden vypínač, kterým se zapíná stabilizátor. Vypínač je zapojen jako tzv. bezpečný, při
mechanickém poškození pájených spojů nebo vodičů zůstává funkce BEC zachována. Správnou funkci
vypínače lze zkontrolovat pomocí indikačních LED diod, pokud je BEC vypnutý nesvítí žádná z nich, jeli zapnutý
vždy svítí minimálně jedna LED.
Pokud požadujete vyšší zatížitelnost stabilizátoru, lze spojit MAX BECy paralelně. Podmínkou je napájení
obou MAX BECů z jediného akumulátoru. Výstupy spojte taktéž paralelně a pomocí zkratovacích propojek
nastavte shodné výstupní napětí. Při každém zapojení a odpojení zkontrolujte, zda jsou pomocí vypínačů
zapojeny nebo odpojeny oba stabilizátory (pomocí LED diod).

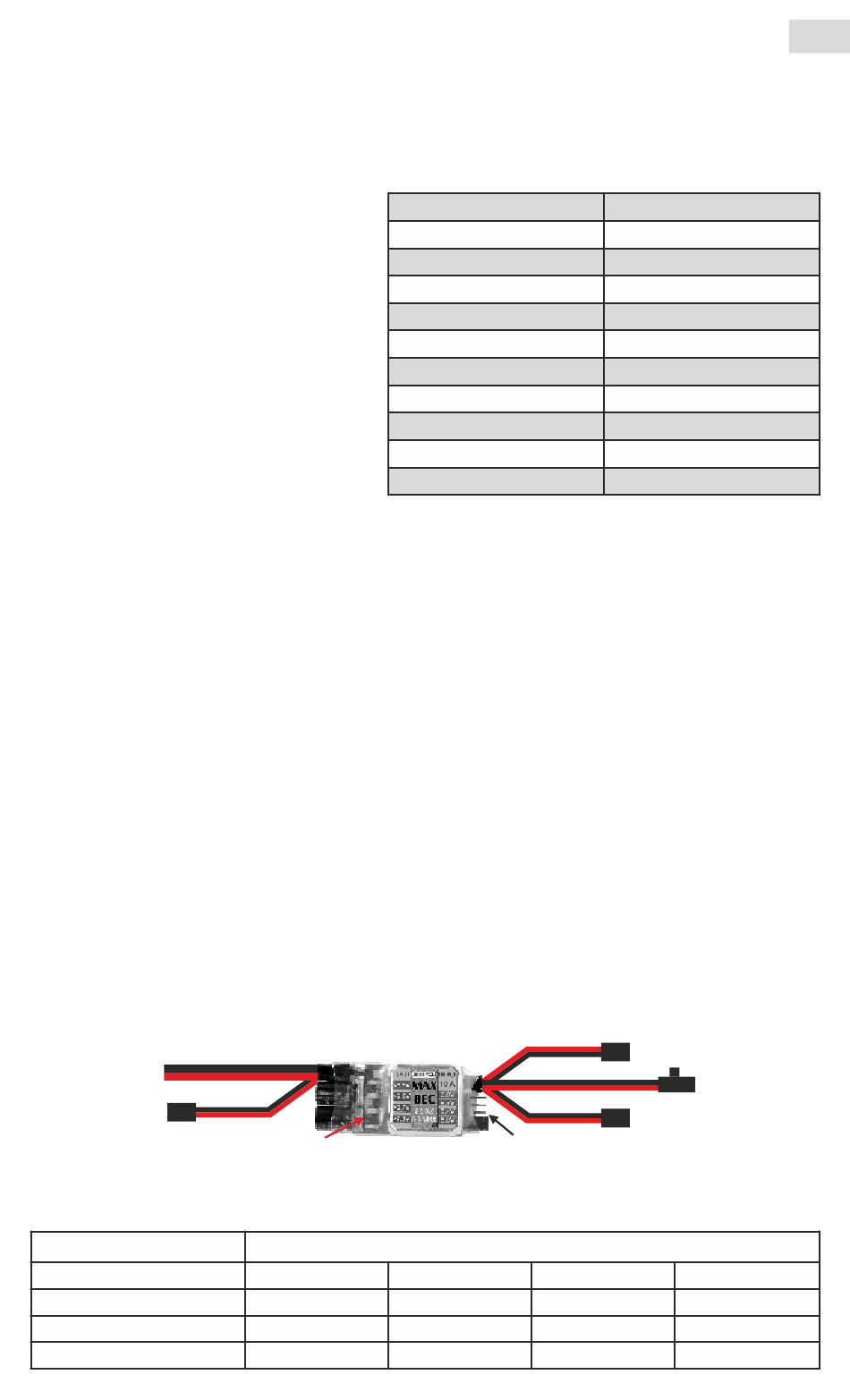

Aku.
2x LiXX
(5-6 NiXX)
konektor pro
připojení nabíječe
Počet napájecích článků
2 LiXX / 6 NiXX
3 LiXX / 10 NiXX
12 NiXX
Technické údaje
Doporučené vstupní napětí: 5.5 – 8.4 V
Max. vstupní napětí:
Výstupní napětí:
Pulsní proud:
Trvalý proud:
Proud ve vypnutém stavu:
Výkonová stráta:
Max. teplota:
Hmotnost:
Rozměry:
LED indikace
vstupního napětí
Výstupní napětí [V] / Trvalý proud [A]
5
2.92 [A] 3.50 [A]
1.15 [A] 1.23 [A]
0.85 [A] 0.90 [A]
Nastavení výstupního napětí
5.4 5.7
4.12 [A]
1.30 [A]
0.93 [A]
MAX BEC
16 V
5.0V / 5.4V / 5.7V / 6.0V
10A
5A (viz. tabulka)
170 µA
7W
130 °C
25 g
50 x 25 x 10 mm
2
Výstupní napětí
Vypínač
Výstupní napětí
6
5.00 [A]
1.37 [A]
0.97 [A]
