JETI model MAX BEC Bedienungsanleitung Seite 4

Linearer Spannungsregler MAX BEC
Der lineare Spannungsregler MAX BEC 2 dient zur Versorgung des Bordsystems im Modell (Stromversorgung
des Empfängers und der Servos), welcher zur Versorgung 2 Zellen LiXX oder mehrere Zellen NiXX verwendet.
Der Regler stellt sicher, dass die Versorgung von Servos über die gesamte Zeit konstant bleibt und dass damit
auch die Stellgeschwindigkeit der Servos, unabhängig vom Entladezustand der Akkus, konstant bleibt.
Einstellung des MAX BEC und Funktion der
LED-Dioden:
Unter Anwendung des Kurzschlusssteckers
( J u m p e r s ) k a n n d i e g e w ü n s c h t e
Ausgangsspannung des Reglers in Schritten von 5.0
V, 5.4 V, 5.7 V und 6.0 V eingestellt werden.
Der MAX BEC kann von LiXX oder NiXX Zellen
versorgt werden. Wir empfehlen die Verwendung
von 2 Zellen LiXX oder 5-6 Zellen NiXX. Die
Spannung der Versorgungsakkus wird durch vier
LEDs angezeigt (1x rot und 3x grün). Im Falle einer
Spannung höher als 7,0 V, leuchten alle drei grünen
Dioden, durch Entladung der Zellen sinkt ihre
Spannung, sodass nach und nach einzelne LEDs je nach Eingangsspannung erlöschen werden, d. h. bei
Spannungen kleiner als 7 V, 6.7 V und 6.5 V. Sinkt die Eingangsspannung unter 6.5 V, leuchtet die rote LED auf,
die auf entladene Zellen hinweist. Falls wir 2S LiXX verwenden, bedeutet das, dass die Spannung pro Zelle
unter 3,25 V abgesunken ist.

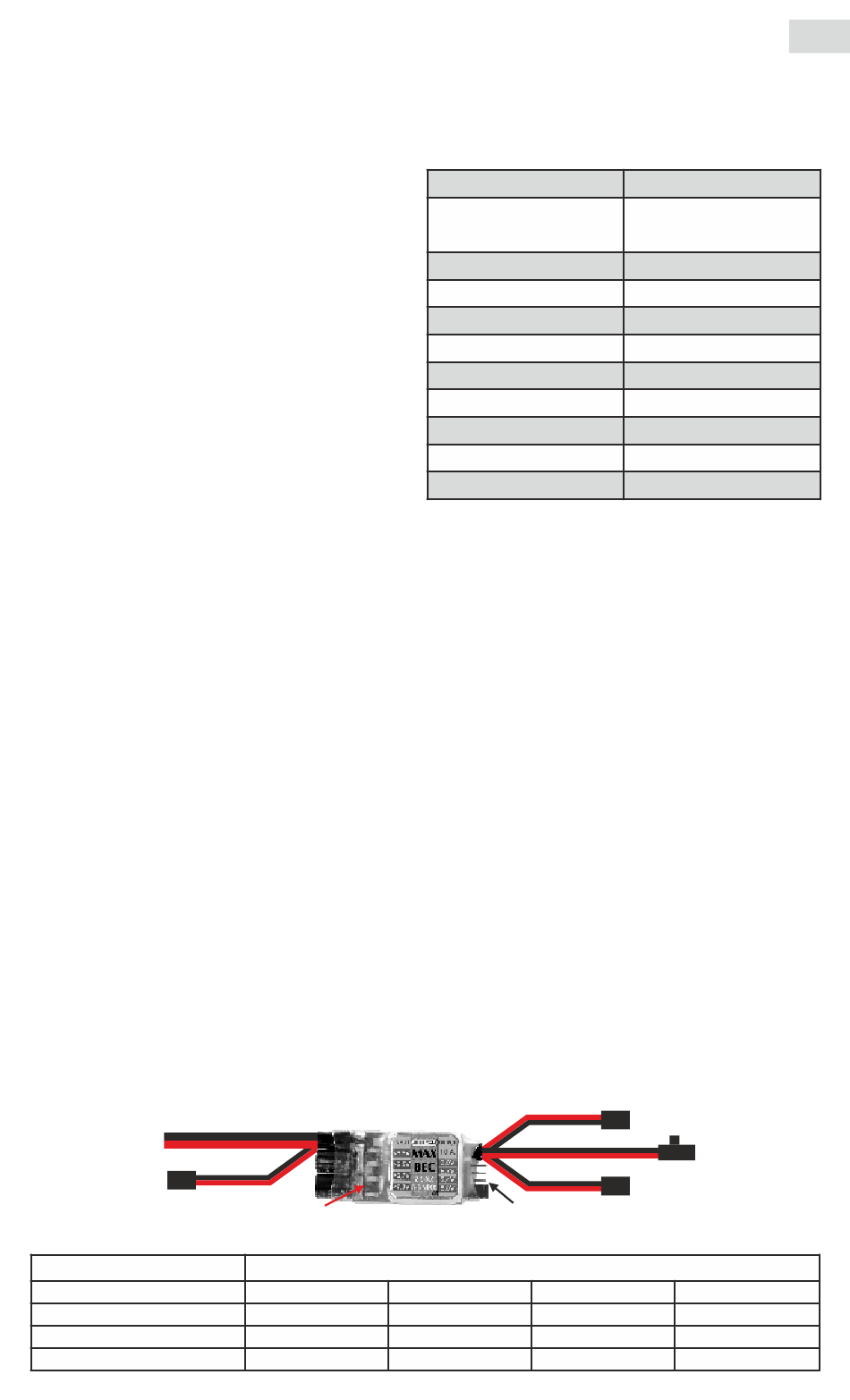

Die Schaltung des MAX BEC:
Die Versorgungsakkus werden an den MAX BEC an der mit Input bezeichneten Seite mit zwei Kabeln
vomQuerschnitt 1 mm angeschlossen. Parallel dazu ist ein Doppelleiter mit Querschnitt 2x 0,25mm2 und
einem Graupnerstecker angeordnet, der zum Laden der Zellen ohne Notwendigkeit der Trennung der
Leistungsstecker dient.
Die Ausgangsspannung wird an der Outputseite mit zwei Doppelleitern herausgeführt. Wir empfehlen beide
Doppelleiter an den Empfänger anzuschließen, wodurch die Zuverässigkeit erhöht wird und die
Steckerbelastung sinkt. Die Stecker können in einen beliebigen Kanalausgang des Empfängers eingesteckt
werden.
An der Outputseite ist ein Schalter angeordnet, der zum Einschalten des Reglers dient. Der Schalter ist als
sogenannter Sicherheitsschalter verkabelt, bei welchem bei mechanischer Beschädigung der
Lötverbindungen oder Leiter die Funktion des BEC erhalten bleibt. Die richtige Funktion des Schalters kann mit
Hilfe der LED-Dioden kontrolliert werden. Solange der BEC ausgeschaltet ist, leuchtet keine der LEDs, im
eingeschalteten Zustand muss immer mindestens eine LED leuchten.
Falls eine höhere Belastung des Reglers gewünscht wird, können die MAX BECs parallel geschaltet werden.
Es muss aber die Bedingung erfüllt werden, dass beide MAX BECs aus einem einzigen Akku versorgt werden.
Die Ausgänge werden ebenfalls parallel geschaltet und mit Hilfe der Kurzschlussstecker wird die gleiche
Ausgangsspannung eingestellt. Kontrollieren Sie bei jedem Ein- und Ausschalten, ob beide Regler durch die
entsprechenden Schalter ein- oder ausgeschaltet sind (mit Hilfe der LED-Dioden).
Akku
2x LiXX
(5-6 NiXX)
Lader
Anzahl der Zellen
(Versorgungsspannung)
2 LiXX / 6 NiXX
3 LiXX / 10 NiXX
12 NiXX
2
LED`s Anzeige der
Eingangsspannung
5
2.92 [A]
1.15 [A]
0.85 [A]
Technical Data:
Empfohlene
Eingangsspannung:
Max. Eingangsspannung: 16 V
Ausgangsspannung:
Stromimpulse:
Dauerstrom:
Ruhestrom:
Max. Leistungsverlust:
Max. Temperatur:
Gewicht:
Abmessungen:
Einstellung der Ausgangsspannung
Ausgangsspannung [V] / Dauerstrom [A]
5.4
3.50 [A]
1.23 [A]
0.90 [A]
MAX BEC
5.5 – 8.4 V
5.0V / 5.4V / 5.7V / 6.0V
10A
5A (see table below)
170 µA
7W
130 °C
25 g
50 x 25 x 10 mm
Ausgangsspannung
Schalter
Ausgangsspannung
5.7
4.12 [A] 5.00 [A]
1.30 [A] 1.37 [A]
0.93 [A] 0.97 [A]
DE
6
