4.

Montage

Nehmen Sie die Antenne vorsichtig aus der
Verpackung.
Zum optimalen Empfang der LTE-Signale sind
immer zwei gleiche Antennen erforderlich, dabei
muss eine Antenne vertikal polarisiert sein und
die zweite Antenne horizontal. Drehen Sie dafür
eine Antenne um 90°.

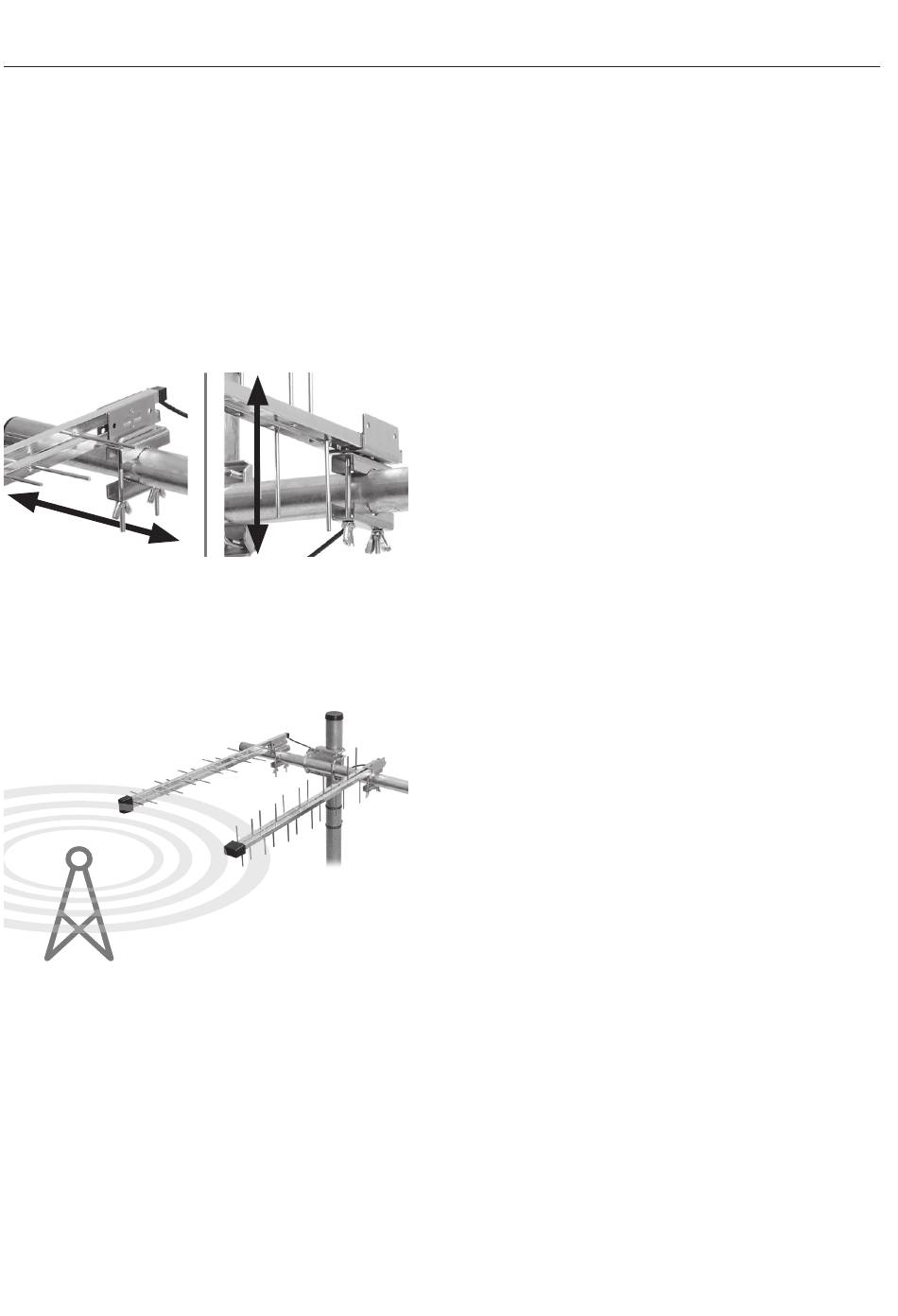

Montieren Sie die Antennen an geeigneter Stelle
außerhalb des Gebäudes wie abgebildet (Ende
der Antenne zeigt zum Sender).
Die Antennen müssen unter bestimmten Vor-
aussetzungen nach EN 60728-11 (VDE 0855-1)
geerdet und die Verkabelung in den Potential-
ausgleich des Hauses eingebunden werden.
Sprechen Sie für weitere Informationen Ihren
Elektro installateur an.
Montageanleitung
Die Antennen dürfen nur mit dem anmontierten
Koaxialkabel verbunden werden; zur Verlänge-
rung der Verbindungsleitung verwenden Sie
bitte die FME-Verbindungskabel Fuba FMV 102
(2,00 m), Fuba FMV 105 (5,00 m) oder Fuba
FMV 110 (10,00 m).
Je nach Anwendung oder in Verbindung mit
einem LTE-Router kann es eventuell vorkom-
men, dass Sie zum Anschluss der Antenne einen
entsprechenden Adapter benötigen:
Fuba FSS 102, FME-Verbinder mit FME-Stecker
auf FME-Stecker,
Fuba FMA 100, FME-Verbinder mit FME-Stecker
auf SMA-Stecker.
4.1. Anschluss an einen Router
Schließen Sie die beiden Antennenleitungen der
LTE-Antennen an den LTE-Router an.
Schalten Sie nach dem Anschließen das Gerät
ein und beobachten Sie die Empfangsstärken-
anzeige.
Zur Ausrichtung drehen Sie die Antennen
horizontal in kleinen Schritten im Uhrzeigersinn,
dabei beobachten Sie die Anzeige und stellen
die Antennen auf Höchstausschlag ein.
Bitte beachten Sie die Bedienungsanleitung
Ihres Gerätes, da meistens nur in Abständen von
30 oder mehr Sekunden gemessen wird.
Nach Ermittlung der besten Antennenposition
ziehen Sie die beiden Flügelschrauben der Mast-
halterung handfest an.
Befestigen Sie das Anschlusskabel mit geeig-
netem Montagematerial. Die Kabel dürfen nicht
stark geknickt oder beschädigt werden, da sonst
das Gerät zerstört werden kann.
