Inhaltszusammenfassung für Fuba DAT 650

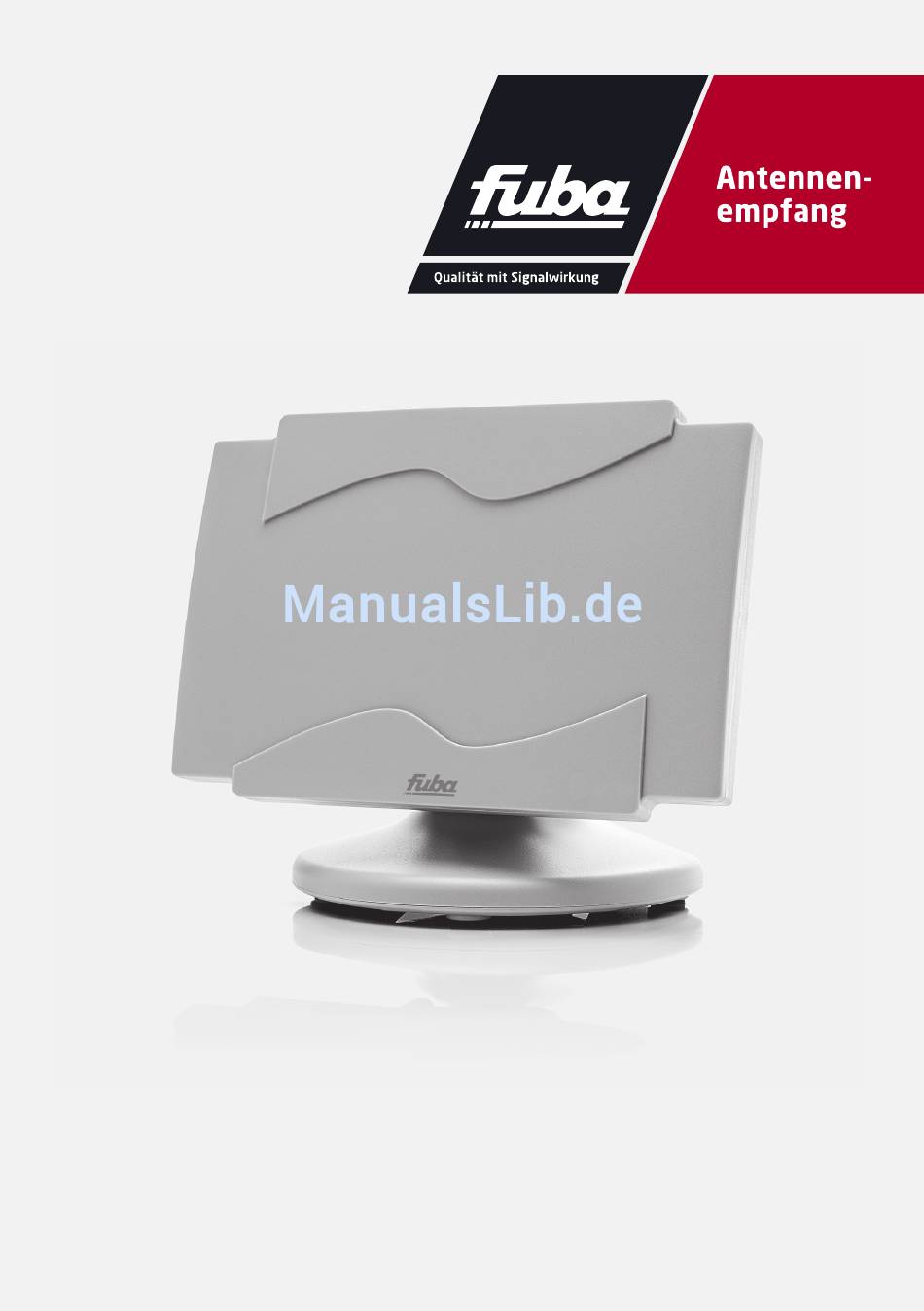

- Seite 1 DAT 650 DVB-T2 HD Planarantenne Installations- und Gebrauchsanleitung...
-
Seite 2: Allgemeine Informationen
Produkthinweis Allgemeine Informationen Sie haben ein Gerät der Marke Fuba gekauft. Seit über 60 Jahren stehen wir für innovative Technik • Aktive DVB-T2 Antenne für den Empfang von und höchste Fertigungsqualität in der Empfangs- terrestrischen Signalen und Netzwerktechnik. • geeignet für den Innen- und Außenbereich •... -
Seite 3: Sicherheitsvorschriften
Sicherheitsvorschriften • Bei Schäden, die durch Nichtbeachtung dieser • Positionieren Sie die Antenne nicht in unmittel- Gebrauchsanleitung verursacht werden, er- barer Nähe von Heizungen oder offenem Feuer. lischt die Gewährleistung/Garantie. • Arbeiten Sie niemals an der Antenne vor oder • Bei Sach- oder Personenschäden, die durch un- während eines Gewitters. -
Seite 4: Aufstellung Und Anschluss
HDMI-Kabel oder ein Scartkabel mit dem TV-Gerät. • Stellen Sie die Antenne nun an den idealen Empfangsstandort. • Schließen Sie das Netzteil wie im Anschlussbei- spiel unten dargestellt an. • Die Antenne ist nun betriebsbereit. DAT 650 DVB-T2 HD Planarantenne... - Seite 5 Wandmontage Die Antenne ist werksseitig für die Tischmonta- ge vorgesehen. Damit die Antenne an die Wand montiert werden kann, muss die Antenne an dem zweiten Befestigungspunkt des Antennen- fußes montiert werden. Lösen Sie die Schraube (1) und ziehen Sie (2) die Antenne aus der Halterung.
- Seite 6 -90° Einstellung bei Tischmontage (siehe Abbildungen 4) ±90° Einstellung bei Wandmontage Abhängig von der Befestigung auf der Antennen- rückseite sind die Bewegungsarten A oder B möglich (siehe Abbildungen 5). ±34° -20° +90° +75° -34° DAT 650 DVB-T2 HD Planarantenne...
-
Seite 7: Technische Daten
Technische Daten DAT650 Art.-Nr.: 29103097 DVB-T2 Antenne Frequenzbereich: 174 ..230 MHz / 470 ..862 MHz Verstärkung: 16 ... 19 dB Anschlüsse: F - Anschluss Anschlusskabel: 1,5 m Spannungsversorgung: 5 V / 30 mA Maße: 190x 160 x 115 mm Gewicht: 450 g EAN:... - Seite 8 Fuba Vertriebs-GmbH Höltenweg 101 48155 Münster Telefon: 02 51 609 40 900 Telefax: 02 51 609 40 990 info@fuba.de www.fuba.de...
