Troldtekt Design Ventilation Montageanleitung Seite 2

MONTAGE (VOR BEGINN DER ARBEIT BITTE DIE GESAMTE ANLEITUNG LESEN)
1: Nehmen Sie eine Verteilung der Aktiv- und
Passivplatten gemäß Deckenplan vor. Bei
Passiv-Ventilationsplatten, die zugeschnit-
ten werden, müssen die Schnittkanten mit
Troldtekt-Versiegelungspaste versiegelt
werden. Beginnen Sie damit, eine durch-
gehende Reihe Troldtekt-Platten entlang
der Mittellinie des Raumes zu montieren.
Danach zu beiden Seiten hin fortsetzen.
Es ist wichtig, die Platten beim Anbringen
eng auf Stoß zu montieren. Das beste Er-
gebnis erzielt man, wenn die Platten beim
Anbringen im Verband montiert werden.

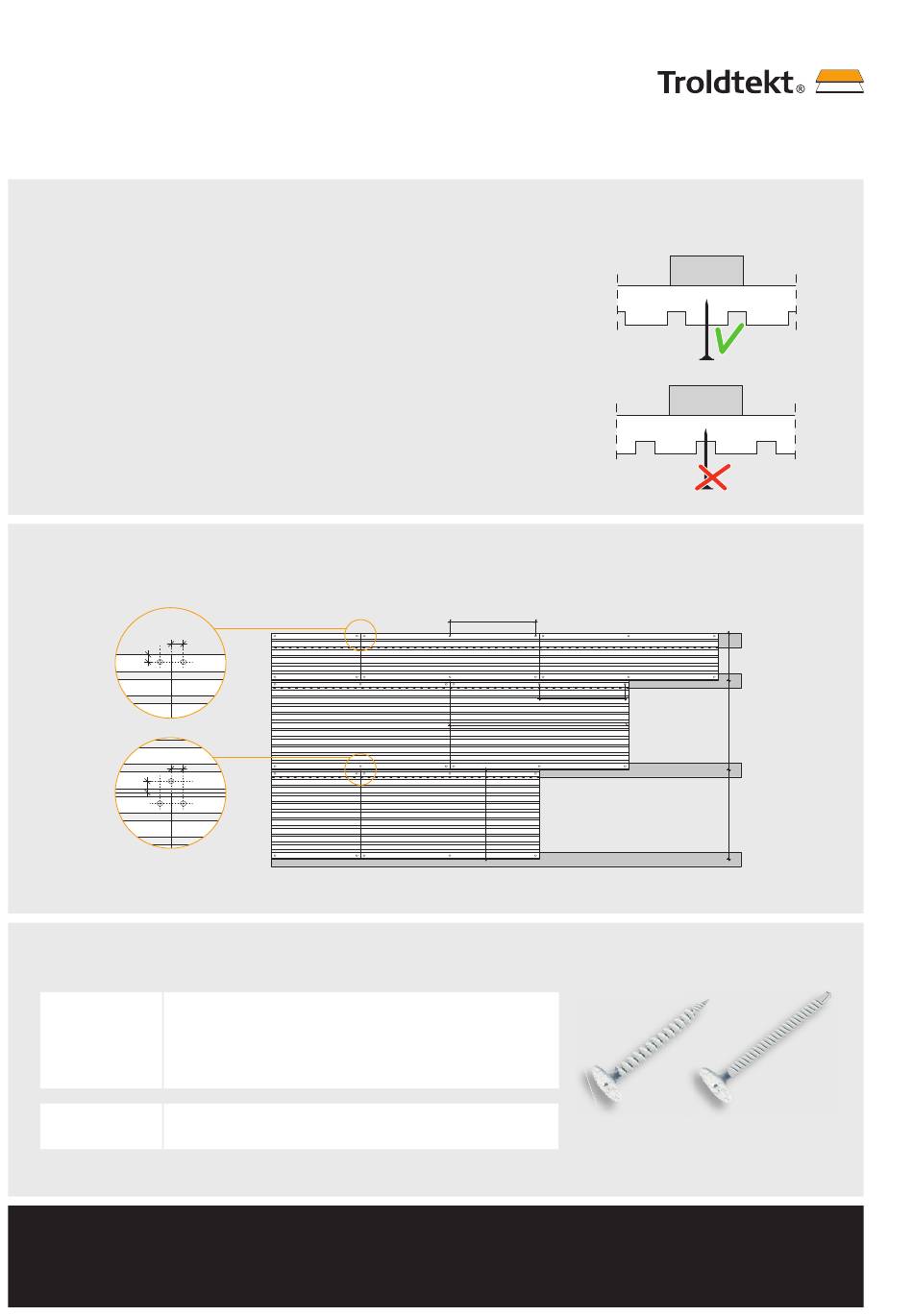

ABBILDUNG – MONTAGE
25 mm
20 mm
25 mm
25 mm
KOMPONENTEN
Warenbezeichnung Troldtekt-Strukturschraube PH 2
Länge (mm) 4,2 × 55 / 4,2 × 50
Anzahl pro Paket 100
Verbrauch pro m 2 ca. Bei Plattenlänge:
1200 mm: 6 Stück pro Platte
Warenbezeichnung Versiegelungspaste
Menge 2,5 Liter pro Eimer
Troldtekt Deutschland
GmbH
Millerntorplatz 1
D-20359 Hamburg
2: Die Platten mit selbstschneidenden
Troldtekt-Schrauben in einem Abstand
von 20 oder 25 mm von den Kanten be-
festigen – wie unten auf der Abbildung
gezeigt. Die Schrauben nicht zu weit ein-
schrauben, da der Schraubenkopf sonst
eine Vertiefung in der Platte hinterlassen
kann.
Die Schrauben auf den Plattenfl ächen
(Abb. 1) einsetzen – nicht in den Nuten
(Abb. 2)
