Troldtekt Line Design Ventilation Montageanleitung

MONTAGEANLEITUNG
für Troldtekt ® Line Design Ventilation
Montage mit Schrauben auf C60-Schienensystem
Diese Anleitung gilt für die Montage von Troldtekt
nensystem für abgehängte Decken - bei der Variante Line Design. Sie können Montageanleitungen für das
Troldtekt ® -C60-Schienensystem von www.troldtekt.de herunterladen.

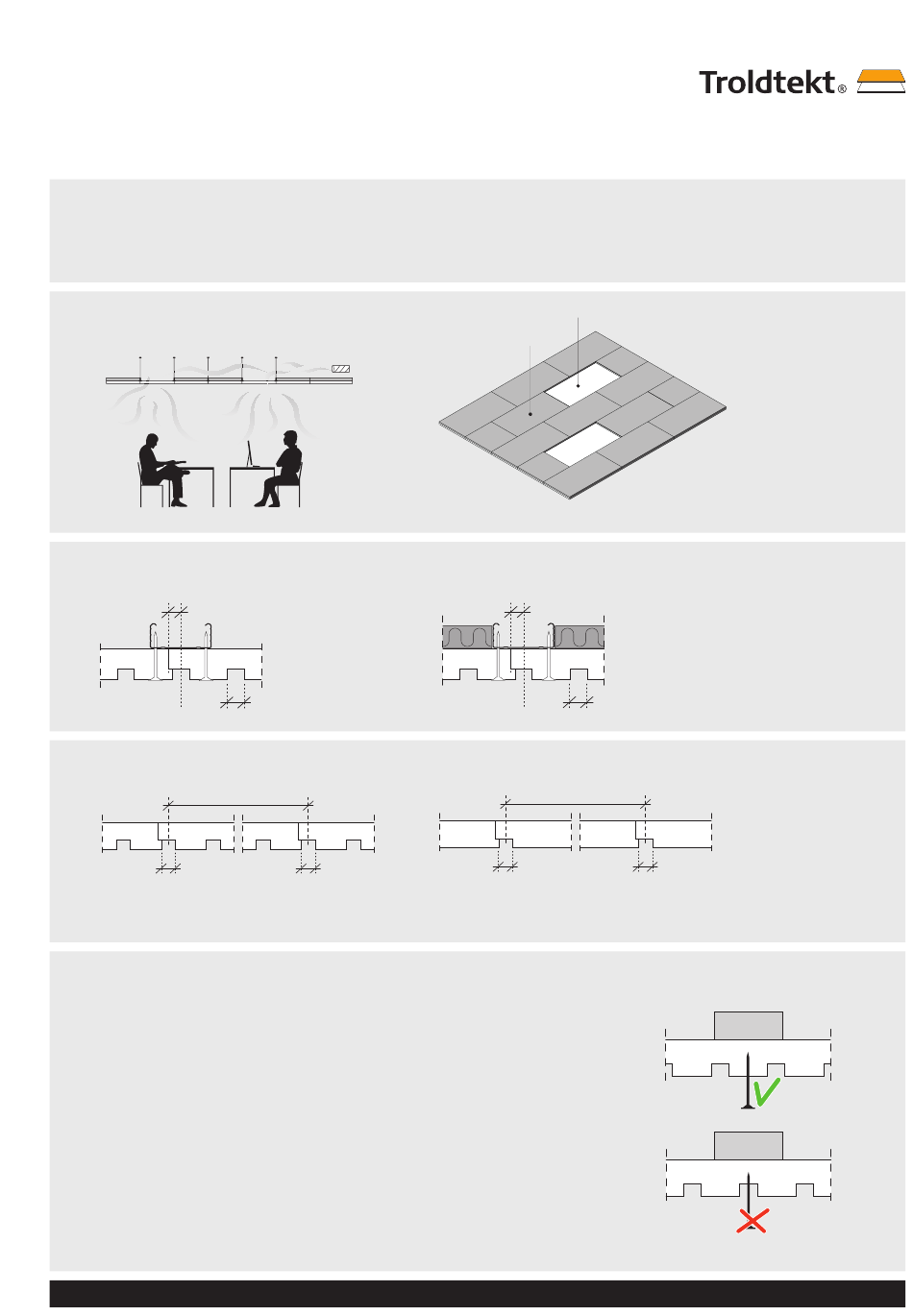

PRINZIP FÜR TROLDTEKT
KANTENANSICHT AKTIVPLATTEN
12,5 mm
MODULMÄSSE
600 mm
17 mm
Modul, Breite
MONTAGE (VOR BEGINN DER ARBEIT BITTE DIE GESAMTE ANLEITUNG LESEN)
1: Beginnen Sie damit, eine durchgehende
Reihe Troldtekt-Platten en-tlang der Mittelli-
nie des Raumes zu montieren. Danach zu bei-
den Seiten hin fortsetzen. Es ist wichtig, die
Platten beim Anbringen eng auf Stoß zu mon-
tieren.
Wichtig! Die Line Design-Platten weisen
Überlappungen an den kurzen und langen
Kanten auf. Um die diagonal verlaufen-
den Nuten hervorzuheben, sollten die
Platten nicht im Verband montiert wer-
den. (Siehe Anordnung von Modul/Nuten
auf S. 2).
Troldtekt® Line Design kann auf Längs- oder
www.troldtekt.de
® VENTILATION
KANTENANSICHT PASSIVPLATTEN
17 mm
17 mm
Querlattung montiert werden. Eine quer ver-
laufende Lattung ist mit einem Mittenabstand
von 595 mm auszuführen.
2: Die Platten mit Troldtekt-Schrauben in
einem Abstand von 25/20 mm von den Kan-
ten befestigen – wie auf den Abbildungen un-
ten gezeigt. 25 mm bei Holzlattung, 20 mm
bei C60-Stahlschienen. Die Schrauben nicht
zu weit einschrauben, da der Schraubenkopf
anson-sten eine Vertiefung in der Platte hint-
erlassen kann.
Die Schrauben auf den Plattenflächen (Abb. 1)
einsetzen – nicht in den Nuten (Abb. 2).
® Design-Ventilationsplatten mit Schrauben auf Stahlschie-
Aktivplatte
Passivplatte
12,5 mm
17 mm
1190 mm
17 mm
Modul, Länge - Wichtig! Eine quer verlaufende Lattung ist mit einem Mittenabstand
von 595 mm auszuführen.
17 mm
Montageanleitung Juni 2021
Abb. 1
Abb. 2
Seite 1/2
