MODELL EF34
4. Schri0 Montage an der Decke
a. Führen Sie die elektrischen Drähte von der Decke
durch das Deckenmontage-Mi\elloch, wie in
Abbildung 1 gezeigt.
b. Befes+gen Sie die Halterung mit geeigneten
Ankern an der Decke.
c. Überprüfen Sie mit einer Wasserwaage, ob die
Montage ver+kal und horizontal ist.
Gegebenenfalls anpassen.
d. Wenn Sie den Ven+la+ons-Pegel überschreiten,
kann der Ven+lator unstabil werden
e. Verwenden Sie eine Wasserwaage, um die
horizontale und ver+kale Ausrichtung der
Baugruppe zu überprüfen, und stellen Sie sie
gegebenenfalls ein
(Wir bieten eine Lösung für schräge Decken an (für
Neigungen bis zu 45 Grad, kontak;eren Sie uns)
Die Installa*on an einer Betondecke erfordert die Verwendung von
Betondübeln (siehe Op*onen Seite 11)
5. Schri0 Stromanschlüsse
Hängen Sie zunächst wie in Abbildung 2 gezeigt
den Motor in den Haken der
Deckenmontagehalterung ein
a. Verbinden Sie das rote Ven+latorkabel mit
dem roten Kabel von der Decke (Phase),
und verbinden
Ven+latorkabel mit dem schwarzen Kabel
von der Decke (Neutral) Verbinden Sie das
grün / gelbe (Erdungs) Kabel des Ven+lators
mit dem gelb / grünen Kabel der Decke
(Erde).
b. Trennen Sie nach Fer+gstellung der Anschlüsse die roten und geerdeten Drähte auf der einen
Seite und die schwarzen auf der anderen Seite
c. Drehen Sie die Drahtklemmen nach oben und schieben Sie die Drähte vorsich+g in die
Anschlussdose, um Platz zu schaffen
Sie das schwarze
Abbildung 2.

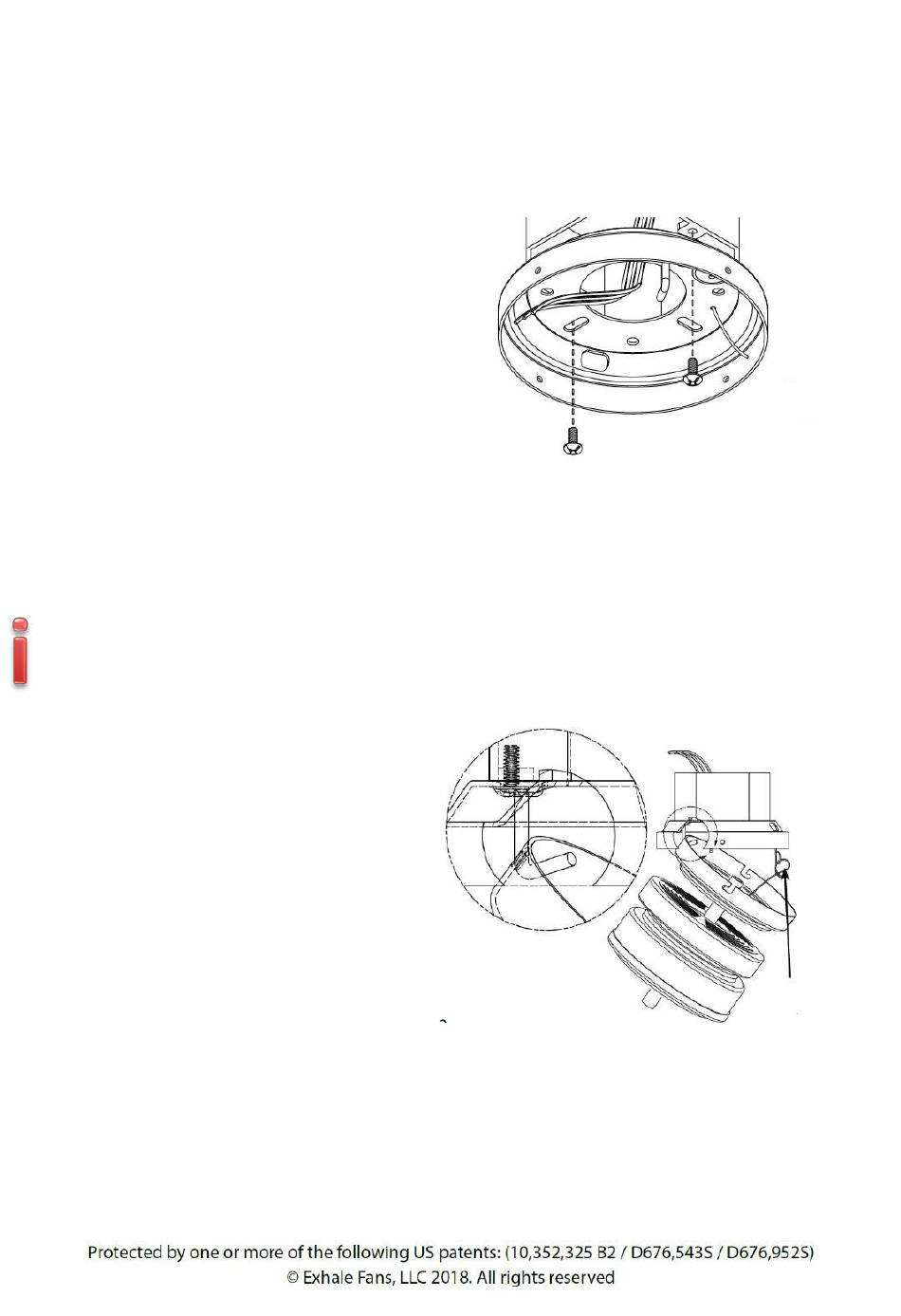

Abbildung 1.
Sicherheitskabel
