MODELL EF34

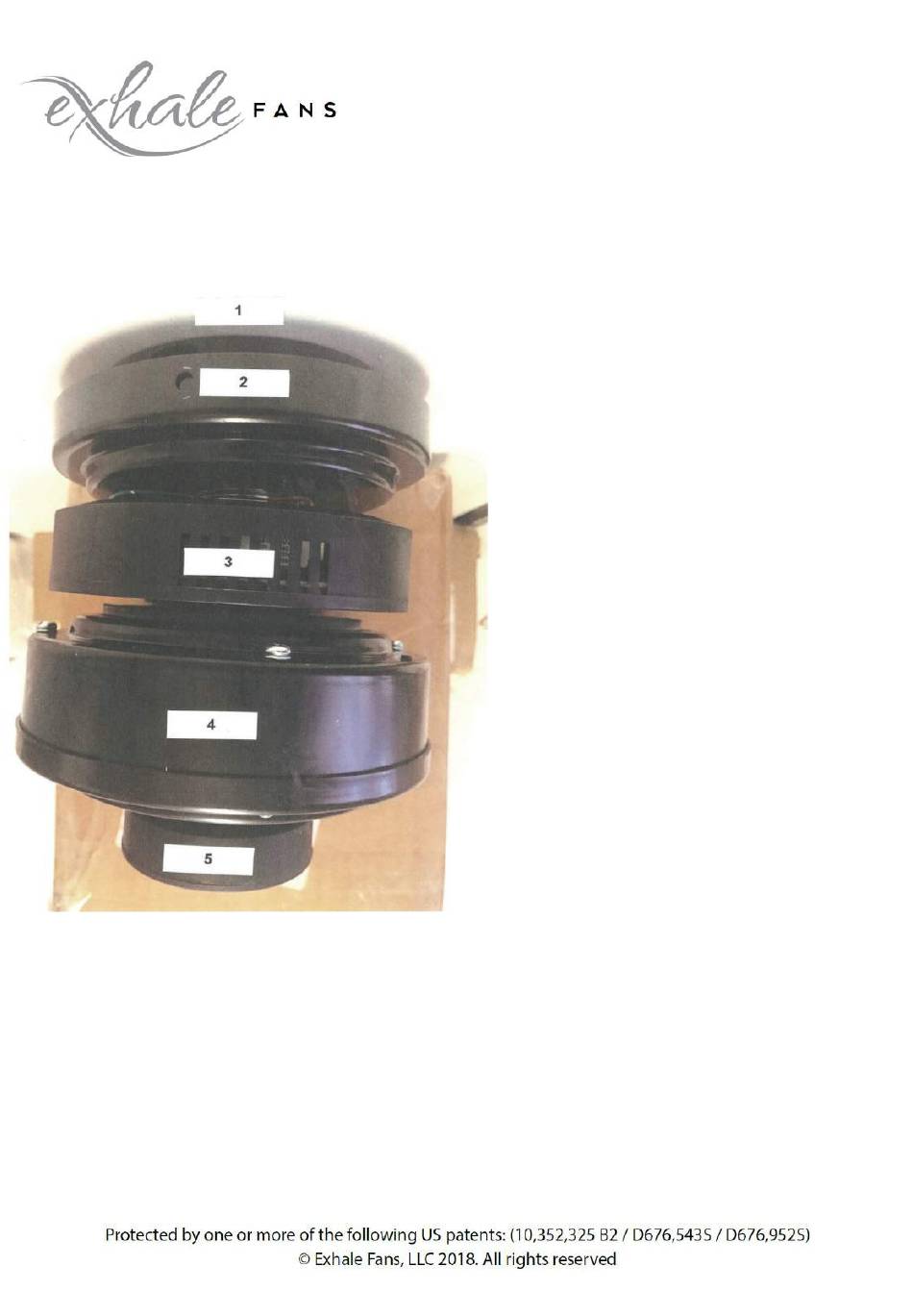

LEXIKON
Etage 3
Kunststoff-Schutzgehäuse der Leiterpla\e (PCB) des Motors und der ferngesteuerten Beleuchtung.
Dieses Gehäuse wird flexible auf der Mi\elachse des Motors mon+ert und kann etwas beweglich bleiben.
Etage 4
Der Motor selbst, nicht öffnen.
Etage 5
Schwarzes Kunststoffgehäuse zur Halterung der LED-Leuchten (warmes Licht W- oder kaltes Licht C) oder
der Ersatzabdeckung.
Das Stromkabel der LED-Leuchten befindet sich in diesem Gehäuse.
Etage 1
Schwarze Metallhalterung mit Löchern für die
Deckenmontage
Am Umfang vier Gewindebohrungen für die 4
goldenen, Rundkopfschrauben zur Verbindung
dieser Halterung mit der Oberseite des Motors
Ein Haken zur Unterstützung des Motors
während der elektrischen Verbindung mit den
Deckendrähten.
Etage 2
Metallschale mit 2 runden Löchern und 2
langen Löchern zur Befes+gung mit den
oberhalb- genannten Schrauben
Befes+gen Sie zuerst die Schrauben 1 und 2 in
der Metallhalterung der Etage 1 und setzen
Sie dann die Metallschale der Etage 2 ein.
Drehen Sie das Ganze um den Motor
zuverriegeln, danach blockieren Sie die
Schrauben 3 und 4 und zum Schluss die
Schrauben 1 und 2 blockieren.
Aus der, mit einem S+_ verriegelten
Mi\elachse, sieht man die drei Drähte und
das Fixierungskabel herrauskommen.
