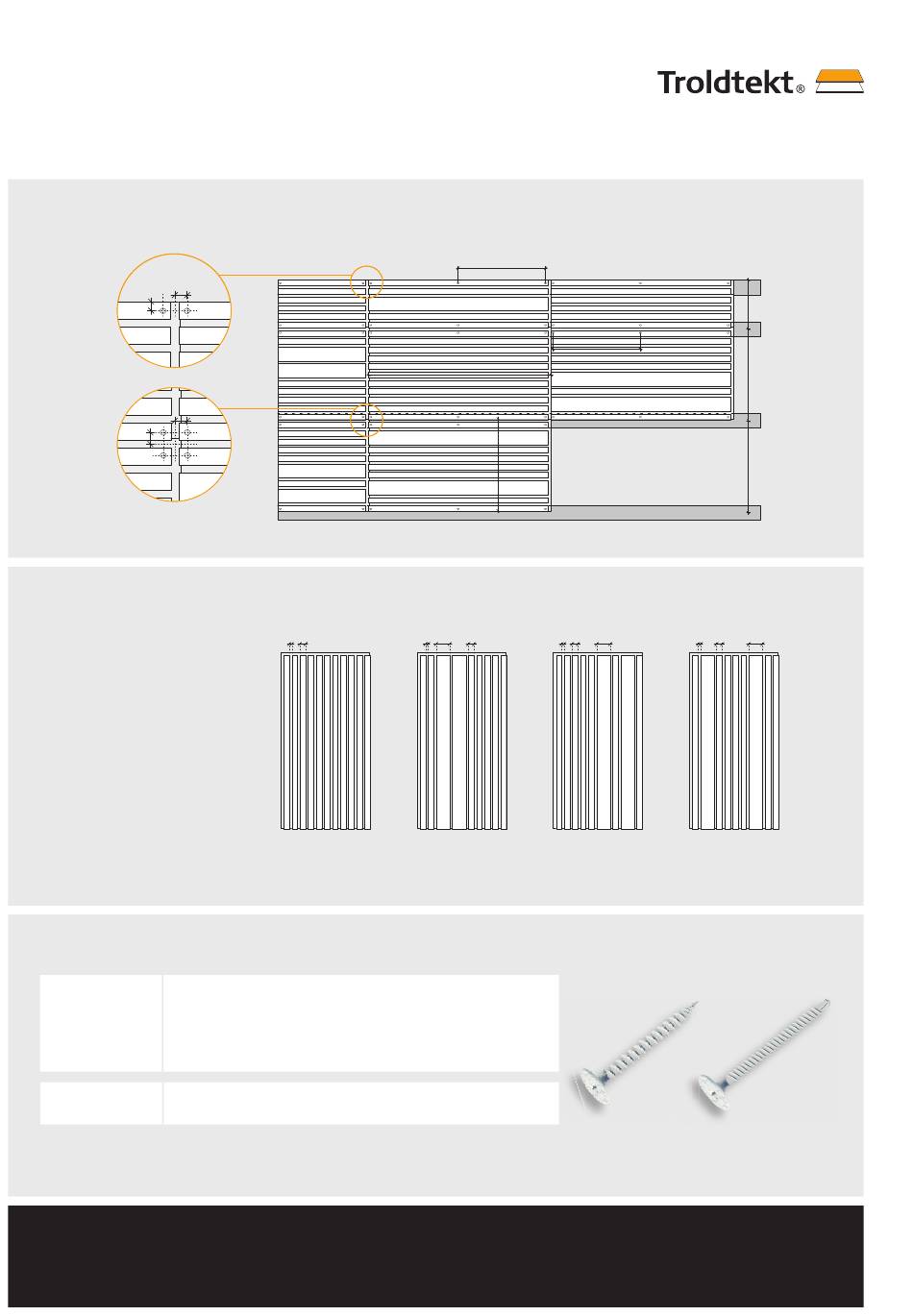

Troldtekt Line Design Ventilation Montageanleitung Seite 2

ABBILDUNG - MONTAGE
25 mm
20 mm
25 mm
25 mm
TROLDTEKT® LINE DESIGN VARIANTEN
KOMPONENTEN
Warenbezeichnung Troldtekt-Strukturschraube PH 2
Länge (mm) 4,2 × 55 / 4,2 × 50
Anzahl pro Paket 100
Verbrauch pro m 2 ca. Bei Plattenlänge:
1200 mm:
Warenbezeichnung Versiegelungspaste
Menge 2,5 Liter pro Eimer
17 mm 37,5 mm
Troldtekt® Line Design 11
6 Stück pro Platte
Troldtekt Deutschland T: +49 40809 092135
GmbH info@troldtekt.com
Millerntorplatz 1 www.troldtekt.de
D-20359 Hamburg
570 mm
1190 mm
600 mm
17 mm 92 mm 37,5 mm 17 mm 37,5 mm
Troldtekt® Line Design 11,
Troldtekt® Line Design 11,
7/10 (ohne Nut 7 und 10
4/6 (ohne Nut 4 und 6)
Troldtekt A/S
Sletvej 2A
DK - 8310 Tranbjerg J
Variabel, max.
570 mm
600 mm
600 mm
92 mm 17 mm 37,5 mm 92 mm
Troldtekt® Line Design 11,
3/9 (ohne Nut 3 und 9)
Für Holz und Stahl, PH 2 Für Stahl, PH2
4,2 x 55 mm 4,2 x 50 mm
Tel +45 8747 8100
Fax +45 8747 8111
info@troldtekt.com
www.troldtekt.de
600 mm
