SC2A1
230 VAC TRANSFORMATORREGLER MIT ZWEI
GESCHWINDIGKEITEN MIT TK UND START / STOPP
ACHTUNG
ACHTUNG
ÜBERPRÜFUNG DER INSTALLATION
MIW-SC2A1-15-75-L25-DE-000 - 29 / 05 / 21
Ein Schutzschalter / Trennschalter soll auf der Netzseite von allen Motorantrieben
installiert werden.

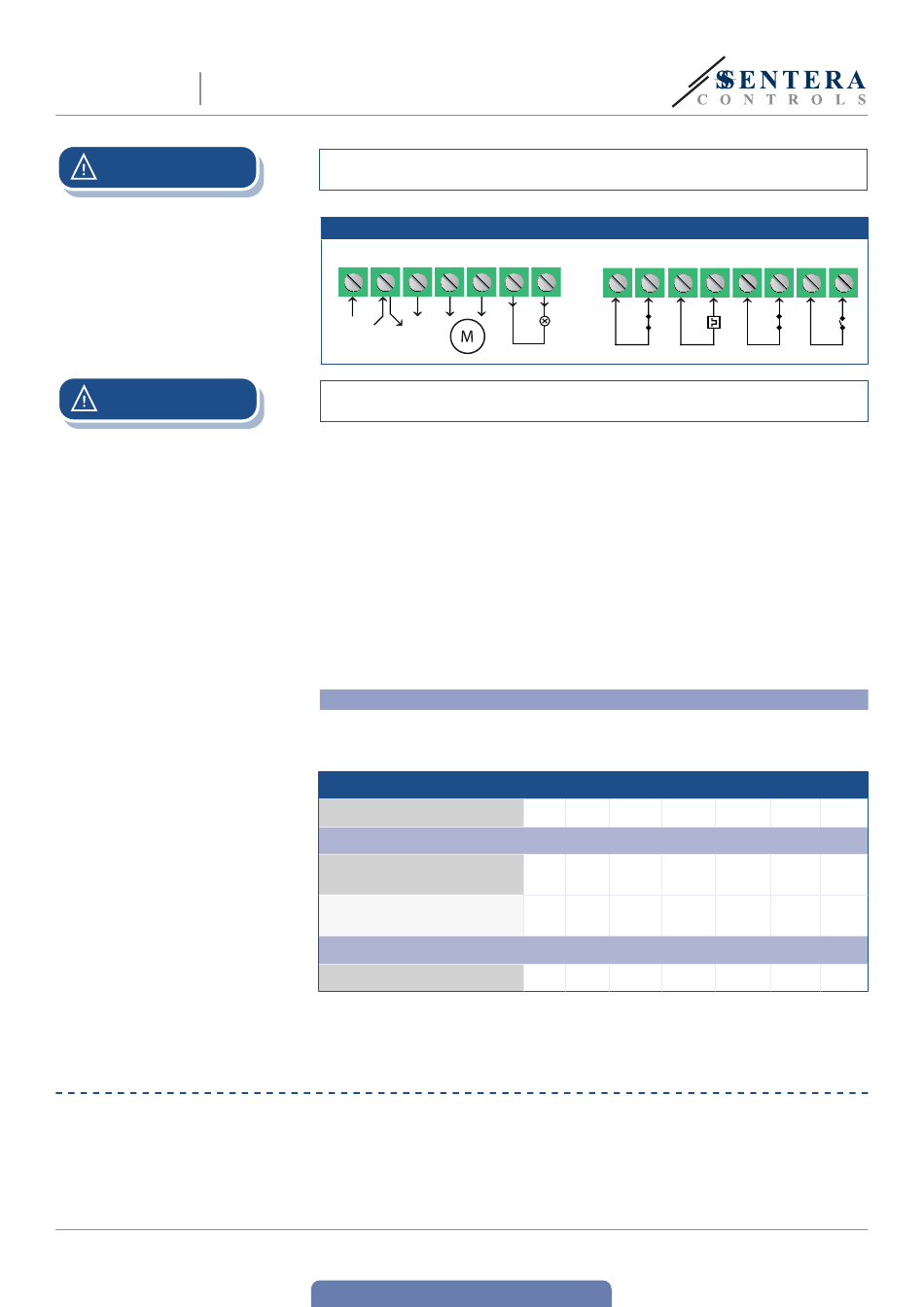

Fig. 3 Anschlussbild
L N L1 N M
IN OUT
230Vac
230Vac
Stellen Sie sicher, dass die Anschlüsse korrekt sind, bevor Sie das Gerät an das
Netz anschliessen.
5.
Schliessen Sie das Gehäuse und schrauben Sie es wieder fest.
6.
Stellen Sie den Drehknopf wieder auf Position '0'.
7.
Ziehen Sie die Kabeldurchführungen an.
8.
Schalten Sie die Stromversorgung ein.
9.
Der Regler muss über den linken Drehknopf (mit High gekennzeichnet)
eingeschaltet werden.
10.
Stellen Sie sicher, dass der Traforegler normal bedient werden kann (überlegen
Sie ob ein Trennschalter notwendig ist)
11.
Drehen Sie die Drehknöpfe in die entsprechenden Positionen, um die
Ausgangsspannungen einzustellen.
Optionale Einstellungen
Die standard Konfiguration der Ausgangsspannungen finden Sie in der Tabelle 1
unten.
Tabelle 1 Spannungsreihe
Positionen Knopf
Geregelter Ausgang [VAC]
Geschwindigkeit 1 - Hoch
(linker Knopf)*
Geschwindigkeit 2 - Niedrig
(rechter Knopf)*
Ungeregelter Ausgang [VAC]
L1
* Wenn der Eingang CL geschlossen ist, wird die hohe Drehzahlauswahl aktiviert.
Wenn der Eingang CL offen ist, wird die niedrige Drehzahlwahl aktiviert.
Nach Anschluss des Gerätes an die Spannungsversorgung sollte die grüne LED auf
der Frontplatte leuchten als Anzeige dass das Gerät mit Strom versorgt wird.
www.sentera.eu
zurück zum Inhaltsverzeichnis
N AL
CL CL TK TK CC CC OC OC
0 — 1
0 — 120 150
0 — 80 100
230 230 230 230
2 3 4 5
170 190 230
120 150 170
230 230 230
7 - 8
