SC2A1
230 VAC TRANSFORMATORREGLER MIT ZWEI
GESCHWINDIGKEITEN MIT TK UND START / STOPP

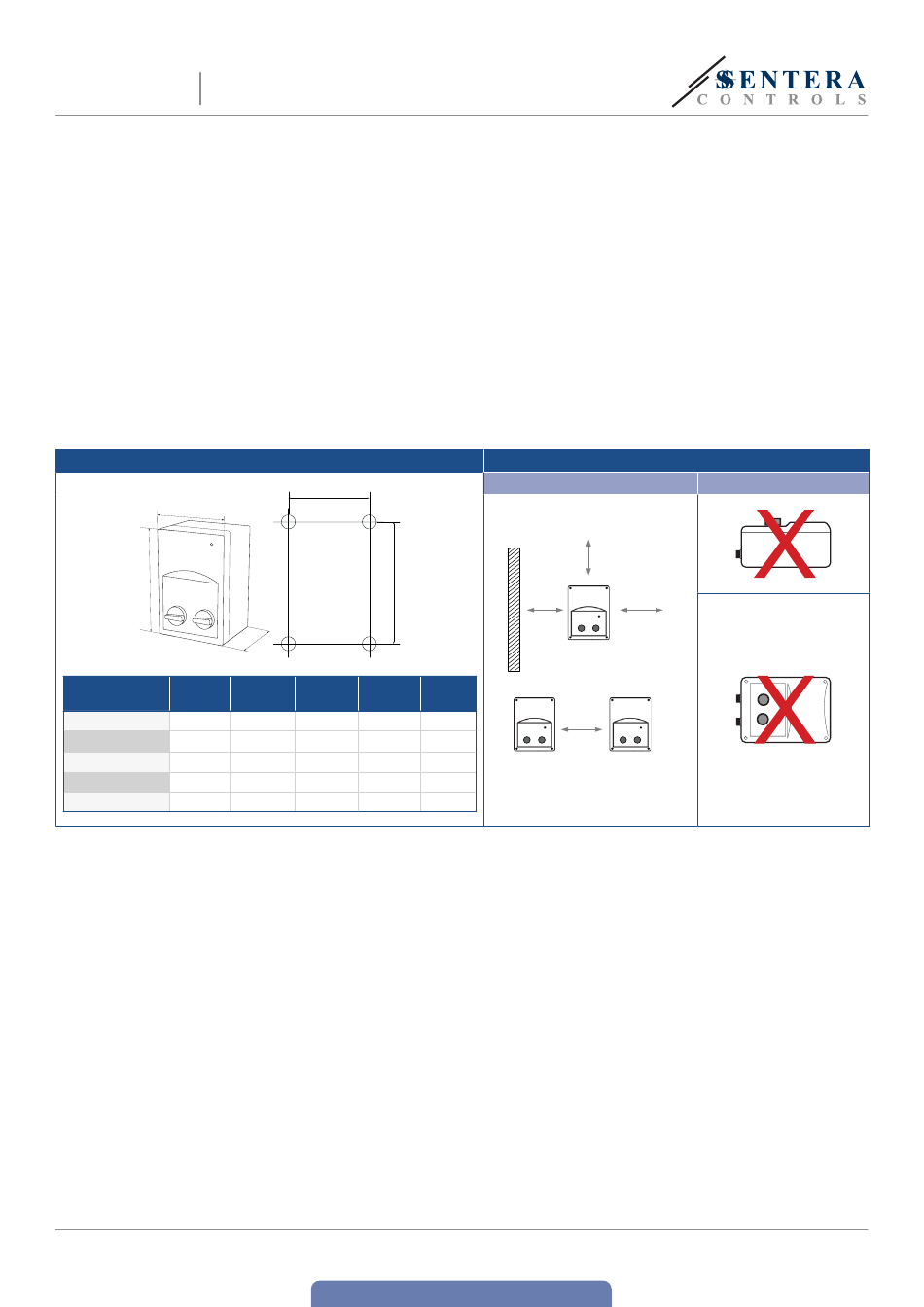

Fig. 1 Einbaumaße
A
B
A
Artikelcodes
[mm]
SC2A1-15L25 200
SC2A1-25L25 200
SC2A1-35L25 200
SC2A1-50L25 200
SC2A1-75L25 200
MIW-SC2A1-15-75-L25-DE-000 - 29 / 05 / 21
2.
Befestigen Sie das Gerät auf dem Mauer oder Panel mit den mitgelieferten
Schrauben und Dübeln. Beachten Sie die richtige Einbaulage und Einbaumaße.
(Siehe Fig. 1 Einbaumaße und Fig. 2 Einbaulage.)
3.
Beachten Sie die folgenden Anweisungen um die Betriebstemperatur zu
beschränken.
3.1
Beachten Sie den Abstand zwischen der Mauer / Decke und dem Gerät
und zwischen zwei Geräten wie gezeigt in Fig. 2. Um genügend Lüftung
vom Regler zu gewährleisten soll ausreichend Abstand auf jeder Seite
berücksichtigt werden.
3.2 Bitte berücksichtigen Sie bei der Montage, dass wie höher Sie das Gerät
installieren, wie heisser das Gerät wird. So kann zum Beispiel in einem
technischen Raum die korrekte Einbauhöhe sehr wichtig sein.
3.3 Falls die maximale Umgebungstemperatur nicht eingehalten werden kann,
sorgen Sie bitte für zusätzliche Zwangsbelüftung / Zwangskühlung.
Nichtbeachtung von den obengenannten Regeln kann die Lebensdauer
beschränken und entlastet der Hersteller von jeder Verantwortlichkeit.
D
E
C
B C D
[mm] [mm] [mm]
305 155 183
305 155 183
305 155 183
305 155 183
305 155 183
4.
Führen Sie die Kabel durch die Kabelverschraubungen und führen Sie die
Verdrahtung gemäss Schaltplan aus (siehe Fig. 3) mit Hilfe der Informationen
aus dem Abschnitt "Verkabelung und Anschlüsse".
4.1
Schliessen Sie die Leiter für die Stromversorgung an (Klemme L, N und PE);
4.2 Schliessen Sie den Motor an (Klemme M, N und PE);
4.3 Schliessen Sie den Öffnerkontakt CL für externe Uhr an (für hoch / niedrig
Schaltung). Standard gibt es eine Brücke zwischen den CL Klemmen.
4.4 Schliessen Sie gegebenenfalls den ungeregelten Ausgang an (L1 und N). Er
kann benutzt werden als 230 VAC Spannungsversorgung für eine Lampe,
Klappe wenn der Drehknopf nicht in der '0' Position ist (siehe Tabelle 1
unten).
4.5
Schließen Sie ggf. die TK Kontakte zur Überwachung des thermischen
Motorschutzes an die TK Klemmen des Motors an. Standardmäßig gibt es
eine Brücke zwischen den TK Klemmen.
4.6 Schließen Sie ggf. die Öffner- und Schließerkontakte für externes oder
ferngesteuertes EIN / AUS-Schalten an (Klemmen OC, CC).
4.7 Schließen Sie ggf. den Alarmausgang (N, AL) an. Der Alarmausgang
wird aktiviert (230 VAC), wenn die TK Überwachungsfunktion eine
Motorüberhitzung feststellt. Die maximale ohmsche Last beträgt 0,5 A.
www.sentera.eu
zurück zum Inhaltsverzeichnis
Fig. 2 Einbaulage
Korrekt
50 mm
Mauer
50 mm
E
[mm]
75 mm
235
235
235
235
235
Falsch
50 mm
6 - 8
