Bedienungsanleitung
M6sCD
Sehr geehrter Hifi-Freund,
vielen Dank, dass Sie sich für ein Gerät aus dem Hause MUSICAL FIDELITY entschieden
haben.
Der MUSICAL FIDELITY M3sCD vereint in einem Gehäuse einen CD Player der
Spitzenklasse mit einem Digital/Analog-Wandler, welcher neben der Auslesung der Daten
der eingelegten CD, bis zu fünf weiteren digitalen Geräten Anschluss bietet. Diese
integrierte Wandlersektion besitzt je zwei optische, zwei elektrische und einen USB
Eingang. Sie können hier Geräte wie z.B. TV Geräte, Sat-Receiver oder PCs oder Laptops
anschließen. Der M6sCD verwendet einen hochwertigen, symmetrischen Wandler,
welcher im 24-Bit Modus mit 8-fachem Oversampling bis zu 192 kHz Taktung arbeitet.
Das Upsampling des Wandlers transportiert digitale Artefakte in den nicht hörbaren
Bereich. Die jahrelange Erfahrung von MUSICAL FIDELITY im Bereich der Digital/Analog-
Wandlung ermöglichte eine Abstimmung der Digitalfilter, die unmessbar kleine
Verzerrungen und Jitter sowie minimalstes Rauschen produziert. Einem Musikgenuss, so
nahe wie möglich am Original, frei von jeglicher Verfärbung, steht nichts im Weg.
Bei sachgemäßer Behandlung wird Sie dieses Gerät viele Jahre lang mit feinsten Klängen
verzaubern.
Wir wünschen Ihnen viele wunderbare musikalische Momente mit MUSICAL FIDELITY.
K O N ZE N TR ATI O N AU F D AS W E S E N TLI C H E .
07728-1064 INFO@REICHMANN-AUDIOSYSTEME.DE
WWW.REICHMANN-AUDIOSYSTEME.DE
Werbung
Verwandte Anleitungen für Musical Fidelity M6sCD
Inhaltszusammenfassung für Musical Fidelity M6sCD
- Seite 1 Bedienungsanleitung M6sCD Sehr geehrter Hifi-Freund, vielen Dank, dass Sie sich für ein Gerät aus dem Hause MUSICAL FIDELITY entschieden haben. Der MUSICAL FIDELITY M3sCD vereint in einem Gehäuse einen CD Player der Spitzenklasse mit einem Digital/Analog-Wandler, welcher neben der Auslesung der Daten der eingelegten CD, bis zu fünf weiteren digitalen Geräten Anschluss bietet.
- Seite 2 Den Netzstecker immer am Stecker selbst aus der Steckdose ziehen. Niemals am Kabel ziehen. Bei Defekten des Gerätes wenden Sie sich bitte an Ihren Händler oder den deutschen MUSICAL FIDELITY Vertrieb, Fa. REICHMANN AudioSysteme. Zum Verschieben bzw. Verstellen des Gerätes nicht am Netzanschlusskabel ziehen.
-
Seite 3: Anschlüsse Und Bedienelemente

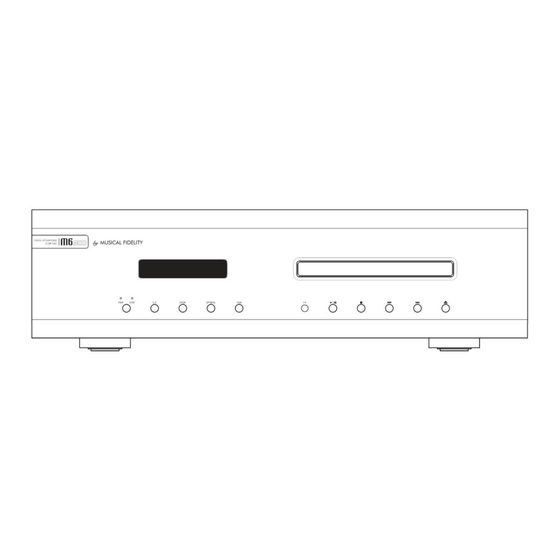

Anschlüsse und Bedienelemente Vorderseite Anzeige Display Netzschalter Eingangswahlschalter für die Wandlersektion Infrarotempfänger Laufwerkssteuerung zur Navigation der eingelegten CD CD Lade auf / zu CD Lade zum einlegen / entnehmen der CD K O N ZE N TR ATI O N AU F D AS W E S E N TLI C H E . 07728-1064 INFO@REICHMANN-AUDIOSYSTEME.DE WWW.REICHMANN-AUDIOSYSTEME.DE... - Seite 4 Anschlüsse und Bedienelemente Rückseite 8,10 RCA Ausgangsbuchsen, rechts & links, ungeregelt 9,11 XLR Ausgangsbuchsen, symmetrischer Ausgang, rechts & links, ungeregelt Digitale Ausgänge optisch & elektrisch Digitale Eingänge optisch Digitale Eingänge elektrisch Triggereingang und -ausgang zur Ferneinschaltungssteuerung (In: 3,5mm Klinke, Mono, 4,5-15V, Out: 3,5mm Klinke, Mono, 12V, 60 mA) USB Eingang zum Digitalwandler Netzeingang XLR Pinbelegung:...
- Seite 5 Wiedergabe Die Pfeiltasten dienen der Navigation bei CD-Wiedergabe: „Play“, „Pause“, „Skip“, „Vorlauf/Rücklauf“ Die blauen Tasten steuern einen Verstärker von MUSICAL FIDELITY Verstärker. Die unteren vier Tasten „CD Inputs“ steuern die Eingänge des integrierten Wandlers: „CD“ Der Wandler gibt die eingelegte CD wieder „Optical“...
- Seite 6 Display (1) NO DISC, wie links abgebildet. Legen Sie eine CD in die Schublade (7) ein. Benutzen Sie hierzu Taste (6). Nachdem die Lade geschlossen ist, liest der M6sCD das Inhaltsverzeichnis der CD ein. In unserem Beispiel hat die CD 7 Stücke und 41:56 min Laufzeit.
- Seite 7 Titelsprung, direkte Titelanwahl und „Spulen“ bei der CD Wiedergabe: Mit den Tasten können Sie während der Wiedergabe einen Titel nach vorn oder zurück springen. Mehrmaliges Drücken erzeugt die entsprechende Anzahl Titelsprünge. Sie können überdies einzelne Titel direkt anwählen. Unser Beispiel zeigt die Anwahl des Titels 17.
- Seite 8 Wiederholungsfunktionen (Repeat) Sie können durch Drücken der Taste „Repeat“ auf der Fernbedienung einzelne Stücke der CD beliebig oft wiederholen lassen. Nochmaliges Drücken wiederholt die Wiedergabe der gesamten CD. Zusätzlich kann zwischen zwei Marken (A/B Taste auf der Fernbedienung) wiederholt werden. Drücken Sie hierzu auf der Fernbedienung an der gewünschten Anfangsstelle die Taste „A/B“, sowie am gewünschten Endpunkt erneut dieselbe Taste.
- Seite 9 Anspielautomatik (Scan) Die Taste „Intro“ auf der Fernsteuerung spielt jeden Track der CD für 10 Sekunden an. Erneutes Drücken der Taste versetzt den Player in den normalen Abspielmodus. Programmiertes Abspielen einer CD Die Programmierfunktion Ihres CD Players erlaubt Ihnen eine Programmierung der abzuspielenden Titel (bis zu 30) in einer von Ihnen gewählten Reihenfolge.
- Seite 10 Stereo-D/A-Wandler nicht lesen. Ein am USB-Eingang angeschlossener PC oder Notebook bzw. Mac wird den M6sCD als Soundkarte erkennen. Diese kann direkt angewählt werden, es ist keine Treiberinstallation notwendig. Für beste Ergebnisse verbinden Sie den M6sCD nicht über Verzweigungen und Hubs und nur mit kürzest möglichen Kabeln.
-
Seite 11: Technische Daten
Technische Daten Ausgangsspannung: 2,2 Volt RMS RCA, 4,4 Volt RMS XLR Ausgangsimpedanz: 50 Ohm Wandler: 32 Bit Delta Sigma (Bitstream) Dual-Differential 8 Fach Oversampling, 192 kHz Upsamling Jitter: < 135 Pikosekunden Linearität: Abweichung < 0,1 dB bis -96 dB 10hz – 20 kHz +/- 0,2 dB Frequenzbereich: >... - Seite 12 K O N ZE N TR ATI O N AU F D AS W E S E N TLI C H E . 07728-1064 INFO@REICHMANN-AUDIOSYSTEME.DE WWW.REICHMANN-AUDIOSYSTEME.DE...
