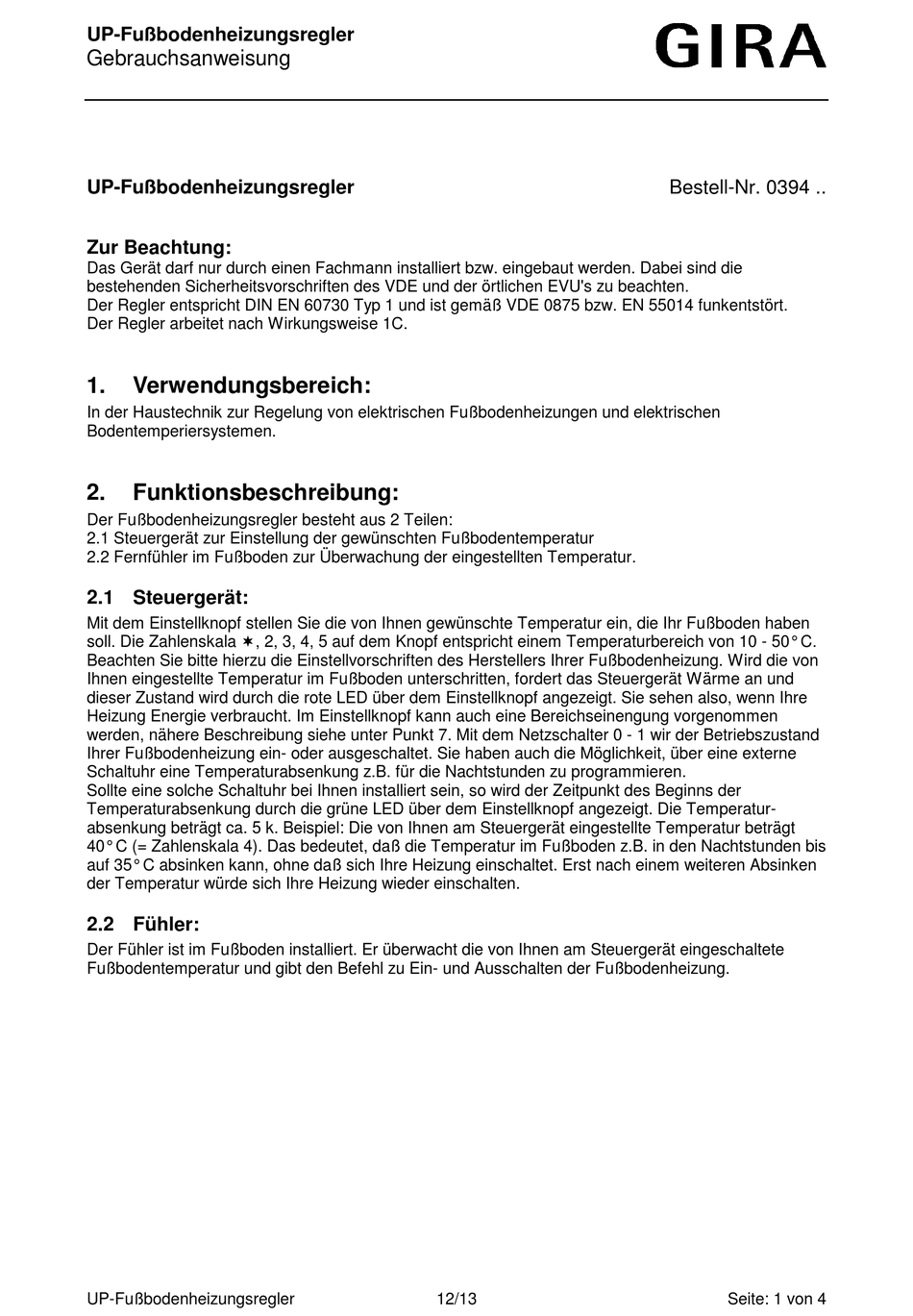

Gira 0394 Serie Gebrauchsanweisung

UP-Fußbodenheizungsregler
Gebrauchsanweisung
UP-Fußbodenheizungsregler
Zur Beachtung:
Das Gerät darf nur durch einen Fachmann installiert bzw. eingebaut werden. Dabei sind die
bestehenden Sicherheitsvorschriften des VDE und der örtlichen EVU's zu beachten.
Der Regler entspricht DIN EN 60730 Typ 1 und ist gemäß VDE 0875 bzw. EN 55014 funkentstört.
Der Regler arbeitet nach Wirkungsweise 1C.
1. Verwendungsbereich:
In der Haustechnik zur Regelung von elektrischen Fußbodenheizungen und elektrischen
Bodentemperiersystemen.
2. Funktionsbeschreibung:
Der Fußbodenheizungsregler besteht aus 2 Teilen:
2.1 Steuergerät zur Einstellung der gewünschten Fußbodentemperatur
2.2 Fernfühler im Fußboden zur Überwachung der eingestellten Temperatur.
2.1 Steuergerät:
Mit dem Einstellknopf stellen Sie die von Ihnen gewünschte Temperatur ein, die Ihr Fußboden haben
soll. Die Zahlenskala , 2, 3, 4, 5 auf dem Knopf entspricht einem Temperaturbereich von 10 - 50° C.
Beachten Sie bitte hierzu die Einstellvorschriften des Herstellers Ihrer Fußbodenheizung. Wird die von
Ihnen eingestellte Temperatur im Fußboden unterschritten, fordert das Steuergerät Wärme an und
dieser Zustand wird durch die rote LED über dem Einstellknopf angezeigt. Sie sehen also, wenn Ihre
Heizung Energie verbraucht. Im Einstellknopf kann auch eine Bereichseinengung vorgenommen
werden, nähere Beschreibung siehe unter Punkt 7. Mit dem Netzschalter 0 - 1 wir der Betriebszustand
Ihrer Fußbodenheizung ein- oder ausgeschaltet. Sie haben auch die Möglichkeit, über eine externe
Schaltuhr eine Temperaturabsenkung z.B. für die Nachtstunden zu programmieren.
Sollte eine solche Schaltuhr bei Ihnen installiert sein, so wird der Zeitpunkt des Beginns der
Temperaturabsenkung durch die grüne LED über dem Einstellknopf angezeigt. Die Temperatur-
absenkung beträgt ca. 5 k. Beispiel: Die von Ihnen am Steuergerät eingestellte Temperatur beträgt
40° C (= Zahlenskala 4). Das bedeutet, daß die Temperatur im Fußboden z.B. in den Nachtstunden bis
auf 35° C absinken kann, ohne daß sich Ihre Heizung einschaltet. Erst nach einem weiteren Absinken
der Temperatur würde sich Ihre Heizung wieder einschalten.
2.2 Fühler:
Der Fühler ist im Fußboden installiert. Er überwacht die von Ihnen am Steuergerät eingeschaltete
Fußbodentemperatur und gibt den Befehl zu Ein- und Ausschalten der Fußbodenheizung.
UP-Fußbodenheizungsregler 12/13
Bestell-Nr. 0394 ..
Seite: 1 von 4
