Eberle UTR-52472 Bedienungsanleitung

U 468 931 012 586-03
Bedienungsanleitung

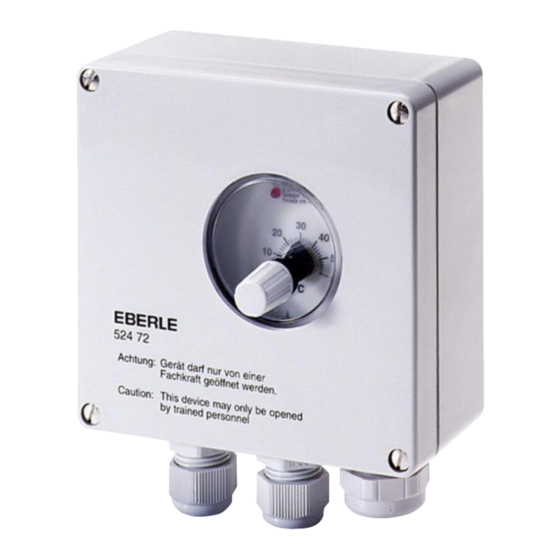

Elektronischer Temperaturregler
Typ UTR-524 72
A
B
Achtung 1 !
Das unabhängig montierte Gerät darf nur
durch eine Elektrofachkraft im spannungs-
freiem Zustand geöffnet werden. Anschluß
gemäß Schaltbild im Regler vornehmen.
Dabei sind die bestehenden Sicherheits-
vorschriften des VDE und der örtlichen
EVU's zu beachten.
Um Schutzklasse II zu erreichen, müssen
die Richtlinien nach VDE 0100 eingehalten
werden.
1. Einsatzgebiete
Zur universellen Verwendung z. B. für:
Fußbodendirekt-, Fußbodenspeicher-,
Freiflächenheizung, Schwimmbadregelung,
Klimatechnik.
2. . Funktion
Das Gerät eignet sich für die Funktionen:
– Heizen
– Kühlen
a) Heizen U U (Klemme -5)
Ist die vom Fühler gemessene Temperatur
(Istwert) unter dem eingestellten Sollwert,
schaltet der Regler „EIN" (Relais angezo-
gen).
Ist die gemessene Temperatur über dem ein-
gestelten Sollwert, schaltet der Regler „AUS"
(Relais in Ruhestellung).
b) Kühlen P P (Klemme -4)
Ist die von dem Fühler
Temperatur (Istwert) unter dem eingestellten
Sollwert, schaltet der Regler „AUS" (Relais in
Ruhestellung).
Ist die gemessene Temperatur über der ein-
gestellten Solltemperatur, schaltet der
Regler „EIN" (Relais angezogen).
c) Hysterese
Die Temperatur bei der der Regler umschal-
tet, ist neben dem Sollwert auch noch von der
eingestellten Hysterese (Schalttemperatur-
Differenz) abhängig, siehe Bild 1. Sie kann
über den Einsteller „Hysterese" verändert
werden.
d) Temperaturabsenkungs:
(verringerter Sollwert) wird erreicht, durch
Schließen eines potentialfreien Kontaktes
zwischen Klemme 10-11 z. B. über eine
externe Schaltuhr.
Die grüne Signalleuchte zeigt an, wenn das
Relais angezogen ist.
Die rote Signalleuchte zeigt einen Fühlerbruch
an.
Bei Fühlerbruch oder Fühlerkurzschluß
schaltet der Regler (Relais) ein. Dieser Zustand
bleibt erhalten, bis der Fehler beseitigt ist. (Es ist
eine Variante erhältlich, die bei Fühlerbruch aus-
schaltet).
Hysterese: Einstellen unter dem Deckel
3. Montage / Installation
D
Gehäuseunterteil über die 4 Befestigungslöcher
auf geeignetem Untergrund befestigen.
Kabel für Spannungsversorgung und Ver-
braucher über die M 16-Verschraubungen
zuführen. Kabel für s -Schaltkontakt und Sensor
über die PG-16-Verschraubung zuführen. Dazu
s -Kabelöffnung ausschneiden.
C
Verschraubungen fest zudrehen, Anzugsdreh-
moment 25 Nm.
Nicht verwendete Verschraubungen mit geeigne-
tem Material dicht verschließen.
Umbau auf innenliegende Einstellung
In folgenden Schritten:
1. Deckel mittels 4 Schrauben lösen
2. Abdeckung am Einstellknopf oben,
heraushebeln. (siehe Bild 2)
3. Schraube lösen und Einstellknopf abziehen.
4. Achse nach innen durchdrücken
5. Beiliegendes Verschlußteil von außen fest in
das Loch eindrücken. (siehe Bild 3).
6. Deckel wieder aufsetzen.
Achtung 2 !
Damit die Schutzart IP 65 erreicht wird, muß
das Verschlußteil bündig mit der Gummi-
dichtung eingedrückt sein.
Bild 2
Kabel für Fühler und s -Kontakt:
Bei Verlegen der Kabel in Kabelkanälen oder
bei längerer Parallelführung mit Netzkabeln ist
eine abgeschirmte Leitung zu verwenden.
Für Fühler:
Verlängerbar auf max. 100 m mit Drahtquer-
schnitt 1,5 mm
Für s -Kontakt:
Verlängerbar auf max. 10 m mit Drahtquer-
gemessene
schnitt 1,5 mm
± 0,3 mm.
Montage der Fühler:
Beachten Sie bei der Plazierung des Fühlers,
daß ein guter Kontakt zur Wärmequelle ge-
geben ist. Der Fühler sollte den Temperatur-
änderungen im zu regelnden Medium folgen
können.
Bei Standardfühler-Einsatz in Flüssig-
medien und an schwer zugänglichen Stellen ist
die Verwendung eines Schutzrohres (zwecks
Austausch) unbedingt erforderlich.
Ein Rohranlegefühler soll möglichst groß-
flächig am Rohr anliegen.
Bei Luftfühler-Einsatz ist darauf zu achten,
daß die Schlitzöffnungen in der Luft-
strömungsrichtung liegen.
Elektrischer Anschluß entsprechend dem
Schaltbild im Regler. Alle zugeführten Lei-
tungen müssen fest installiert werden.
Achtung 3 !
Der Schaltuhrkontakt muß potentialfrei
(basisisoliert)
Parallelschaltung mehrerer Uhrenkontakte
ist nicht zulässig.
An den potentialfreien Uhrenkontakt kei-
nesfalls Netzpotential anlegen (führt zur
Zerstörung des Reglers).
Bild 3
2 .
2 . Kabeldurchmesser 8,6 mm
ausgeführt sein, eine
4. Maßzeichnung
5. Anschlußschaltbild
6. Technische Daten:
Bestellbezeichnung: UTR 20 (-40°C ... 20°C)
UTR 60
UTR 100 (40°C ... 100°C)
UTR 160 (100°C ... 160°C)
EDV-Nr: 0524 72 14x xxx
Betriebsspannung: AC 230 V (207...244 V)
48...62 Hz
≤ 4 VA
Leistungsaufnahme:
Betriebstemperatur: –20 °C...50 °C
Lagertemperatur: –40 °C...70 °C
Regelverfahren: zwei-Punkt
Schaltkontakt: Relais – Wechsler, potentialfrei*
≤ 16 A cos ϕ = 1
Schaltstrom (AC 250 V)
≤ 4 A cos ϕ = 0,6
±0,5 ... ± 5 K (T ≤100°C)
Hysterese:
±0,5 ... ±10 K (T ≥100°C)
Temperaturabsenkung9 ca. 5 K fest
Fühlertyp: PTC (KTY 83-110)
Schutzklasse: II (siehe Achtung 1)
Schutzart: IP 65
Kabeleinführung: 2 x M 16, 1 x PG16
Bestell-Nr. PG16 000 19 3829 000
Gewicht: ca. 440 g
* Auch zum Schalten von Schutzkleinspannung (SELV)
Technische Daten der Fühler:
Standard-Fühler:
A
Kabel-
Umgebungs-
Bestell-Nr.
temperatur länge
F 894 002 – 50...175 °C 1,5m
F 891 000 – 5... 70°C 4,0 m
Rohranlege -Fühler:
B
Kabel-
Umgebungs-
Bestell-Nr.
temperatur länge
F 892 002 – 40...120 °C 1,5 m
Luftüberwachungs-Fühler:
C
Kabel-
Umgebungs-
Bestell-Nr.
temperatur länge
F 893 002 – 40...100 °C 1,5 m
D Außen-Fühler:
Kabel-
Umgebungs-
Bestell-Nr.
temperatur länge
F 897 001 – 40...80°C ohne
Fühlerkennwerte: (für alle Typen):
C Ohm C Ohm
-55 500 25 1000
-50 525 30 1039
-40 577 40 1118
-30 632 50 1202
-20 691 60 1288
-10 754 70 1379
0 820 80 1472
10 889 90 1569
20 962 100 1670
Änderungen vorbehalten
(0°C ... 60°C)
Schutz- Zeitkon-
art stante ca.
IP 67 30 s
IP 67 30 s
Schutz- Zeitkon-
art stante ca.
IP 67 60 s
Schutz- Zeitkon-
art stante ca.
IP 30 10 s
Schutz- Zeitkon-
art stante ca.
IP 65 180 s
C Ohm
110 1774
120 1882
125 1937
130 1993
140 2107
150 2225
160 2346
170 2471
175 2535
