Verkabelung - Retevis Retekess T-Ac04 Benutzerhandbuch

Paketdetails
Name
Tastenfeld
Benutzerhandbuch
Schraubendreher
Gummistopfen
Blechschrauben
Torx
Der tatsächliche Inhalt des Pakets unterliegt der Werbung.

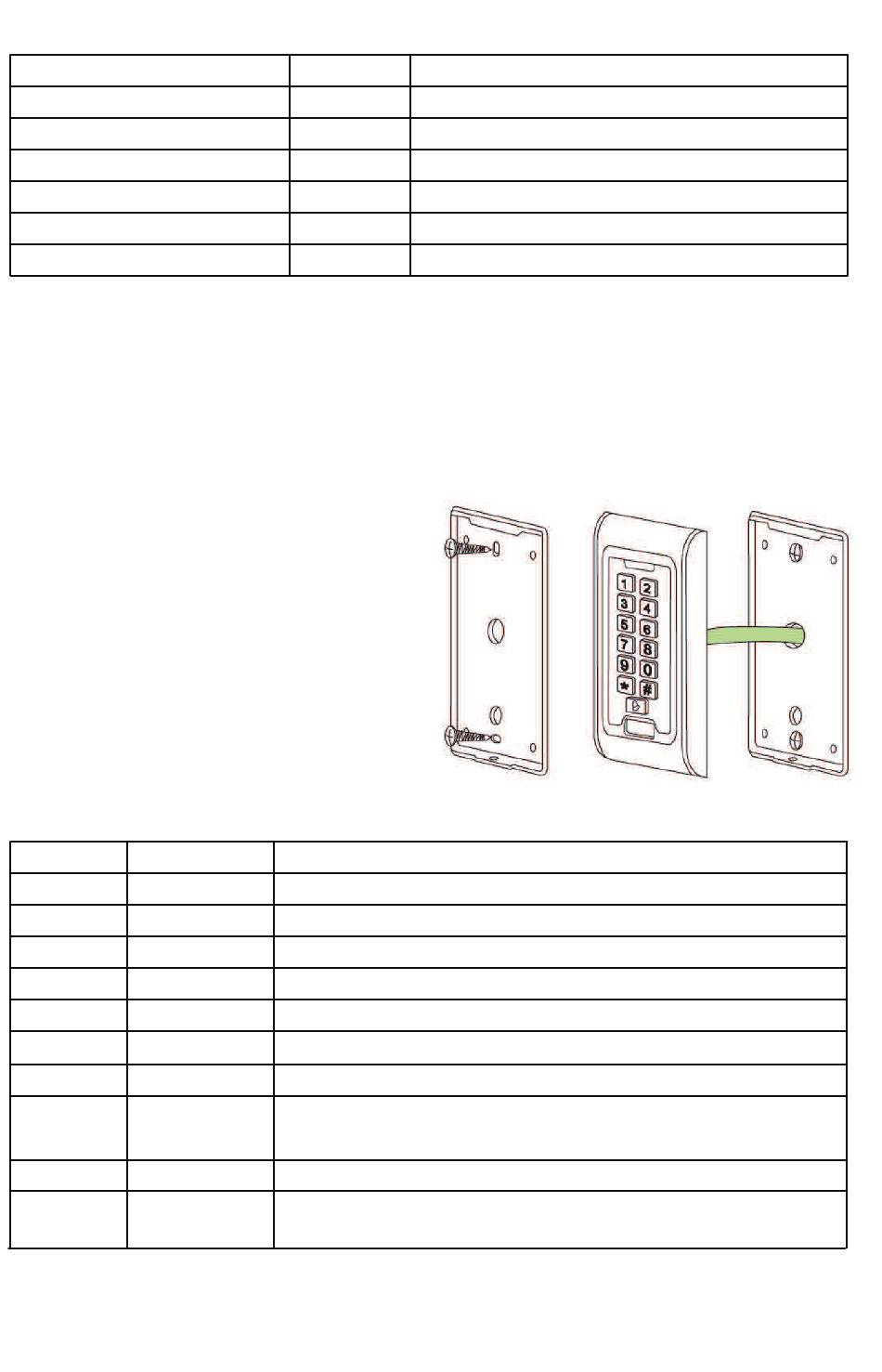

Installation
ï Entfernen Sie bitte die hintere Abdeckung von der Tastatur , mit dem mitgelieferten
Spezialschraubendreher
ï Bohren Sie zwei Löcher in die Wand , für die selbstschneidenden Schrauben und ein Loch für
das Kabel
ï Legen Sie den mitgelieferten Gummistopfen in
die beiden Löcher
ï Befestigen Sie die hintere Abdeckung mit 2
selbstschneidenden Schrauben fest an der
Wand
ï Führen Sie das Kabel durch die Kabelöffnung
ï Schließen Sie die Tastatur an die hintere
Abdeckung an

Verkabelung

Farbe Funktion
Rosa BELL_A
Hellblaue BELL_B
Grün D0
Weiß D1
Gelb OPEN
Rot 12V+
Schwarz GND
Blaues NO
Lila COM
Orange NC
Menge Spezifikationen
1
1
Φ20mm×60mm,Speziell für die Tastatur
1
2 Φ6mm×30 mm , zur Befestigung verwendet
2 Φ4mm×28 mm , zur Befestigung verwendet
1 Φ3mm×6mm, zur Befestigung verwendet
Beschreibung
Türklingelknopf ein Ende
Türklingel zum anderen Ende
WG Ausgang D0
WG Ausgang D1
Exit-Taste ein Ende (das andere Ende verbunden GND)
12V + DC Geregelte Stromversorgung
12V - Gleichspannungseingang
Relais-Einschalt-Endschalter (Schließen Sie die positive
elektrische Verriegelung "-" an)
Relais Öffentliches Ende, GND verbinden
Relais Geschlossenes Ende (negatives elektrisches Schloss
anschließen "-")
