Retevis RETEKESS T-AC04 Benutzerhandbuch
Inhaltsverzeichnis
- 1 Beschreibung
- 2 Eigenschaften
- 3 Spezifikationen
- 4 Verkabelung
- 5 Zurücksetzen auf Werkseinstellungen
- 6 Ton- und Wichtige Anweisungen
- 7 Benutzereinstellungen
- 8 Das Gerät Arbeitet als Wigeand-Ausgabegerät
- 9 Rf Energie Exposure und Produktsicherheit
- 10 Erstickungsgefahr Vermeiden
- 11 Schützen Sie Ihr Gehör
- 12 Zugelassenes Zubehör
- Diese Anleitung herunterladen
Inhaltsverzeichnis
Inhaltszusammenfassung für Retevis RETEKESS T-AC04
- Seite 1 Metal Standalone Keypad Access Control User Manual...
- Seite 2 CONTENTS CONTENUTO Description Descrizione ..........01 ..........01 Features .............01 Caratteristiche ..........01 Specifications ..........01 Specificazione ..........01 Packing List ..........02 Lista imballaggio ........02 Installation ..........02 Installazione ..........02 Wiring ............02 Schema cablaggio ........02 To Reset to Factory Default ......04 Ripristinare i valori predefiniti di fabbrica ...04 Sound and Light indication Indicazione suono e LED...
-
Seite 3: Beschreibung

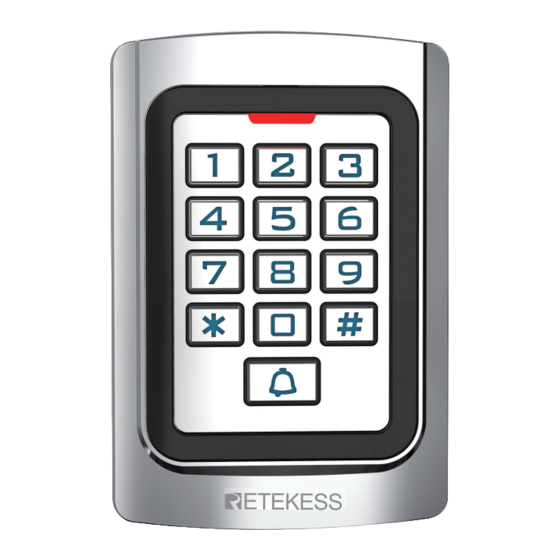

Deutsch Beschreibung Das Gerät ist ein multifunktionaler Standalone-Access-Controller für eine Tür oder ein Wiegand-Ausgabetastenfeld oder Kartenleser. Es eignet sich für den Einbau in geschlossenen Räumen oder im Freien , in offnener Umgebung. Es ist in einem starken, robusten und vandalensicheren Zinklegierungs-Gehäuse untergebracht, das entweder in einem hellen Silber oder Matt Silber-Finish erhältlich ist.Die Elektronik ist vollständig vergossen, daher ist das Gerät wasserdicht und entspricht IP68.Dieses Gerät unterstützt bis zu 2000 Benutzer mit einer Karte, einer 4-stelligen PIN oder einer Karte + PIN.Der eingebaute Kartenleser unterstützt 125 kHz... -
Seite 4: Verkabelung
Paketdetails Name Menge Spezifikationen Tastenfeld Benutzerhandbuch Φ20mm×60mm,Speziell für die Tastatur Schraubendreher Gummistopfen Φ6mm×30 mm , zur Befestigung verwendet Blechschrauben Φ4mm×28 mm , zur Befestigung verwendet Torx Φ3mm×6mm, zur Befestigung verwendet Der tatsächliche Inhalt des Pakets unterliegt der Werbung. Installation ï Entfernen Sie bitte die hintere Abdeckung von der Tastatur , mit dem mitgelieferten Spezialschraubendreher ï... - Seite 5 Gemeisames Stromversorgungsdiagramm Spezelles stromversorgungsdiagramm...
-
Seite 6: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen a. Trennen Sie die Stromversorgung vom Gerät b. Halten Sie die # Taste gedrückt, während Sie das Gerät wieder einschalten C. Wenn Sie zwei "Di"-Töne hören, lösen # Tasten, ist das System jetzt auf Werkseinstellung zurückgesetzt. Hinweis:Beachten Sie, dass nur die Installationsdaten wiederhergestellt werden und die Benutzerdaten nicht betroffen sind Ton- und wichtige Anweisungen Gelb Licht... - Seite 7 Um einen Benutzer im Karten- oder PIN-Modus hinzuzufügen, Z.B Im Modus (Standardeinstellung) Um einen Pin-Benutzer hinzuzufügen 1 Benutzer-ID-Nummer # PIN # Die ID-Nummer ist eine beliebige Zahl zwischen 1 und 2000.Die PIN besteht aus vier Ziffern zwischen 0000 und 9999 mit Ausnahme von 1234, die reserviert ist. Benutzer können kontinuierlich hinzugefügt werden, ohne zu beenden Programmiermodus wie folgt: 1 Benutzer-ID Nr.
- Seite 8 Löschen Sie den Kartenbenutzer nach Karte nummer Kartennummer. Der Benutzer kann kontinuierlich hinzugefügt werden, Diese Methode eignet sich für Benutzer, ohne den Programmiermodus zu verlassen die Änderungen vornehmen möchten, die Karte jedoch verloren ist Hinzufügen einer Karte und eines PIN-Benutzer im Karten und PIN Modus( Hinzufügen einer Karte und eines Fügen Sie eine Karte als Kartenbenutzer hinzu PIN-Benutzer...
-
Seite 9: Das Gerät Arbeitet Als Wigeand-Ausgabegerät
Normaler Zustand: keine Tastatursperre # (Werkseinstellung) oder Alarm (Werkseinstellung) Tastatursperre Das Gerät arbeitet als Wigeand-Ausgabegerät In diesem Modus unterstützt das Gerät den Wiegand 26-Bit-Ausgang, so dass das Wiegand-Datenkabel an jeden beliebigen Controller angeschlossen werden kann, der Wiegands 26-Bit-Eingang unterstützt. -
Seite 10: Rf Energie Exposure Und Produktsicherheit
RF ENERGIE EXPOSURE UND PRODUKTSICHERHEIT Lesen Sie vor der Verwendung dieses Geräts diese Bedienungsanleitung, die wichtige Betriebsanleitungen für den sicheren Gebrauch und die Kenntnis der Funkfrequenz Dieses Gerät verwendet elektromagnetische Energie im Radiofrequenzspektrum (RF), um die Kommunikation zwischen zwei oder mehr Benutzern über eine Distanz hinweg bereitzustellen. RF-Energie, die bei unsachgemäßer Verwendung biologische Schäden verursachen kann. - Seite 11 die einen unerwünschten Betrieb verursachen können. ï Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte bieten einen angemessenen Schutz gegen schädliche Interferenzen in einer Wohninstallation. Dieses Gerät erzeugt HocRFrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann dies Funkstörungen verursachen.
-
Seite 12: Erstickungsgefahr Vermeiden
Komponenten enthalten. Am Körper getragenes Zubehör, das diese Anforderungen nicht erfüllt, entspricht möglicherweise nicht den Anforderungen an die RF-Exposition und sollte vermieden werden. ï Betreiben Sie den Sender NICHT in Bereichen, die empfindlich auf elektromagnetische Strahlung reagieren, z. B. in Krankenhäusern, Flugzeugen und Sprenggebieten. Erstickungsgefahr vermeiden Kleine Teile. -
Seite 13: Zugelassenes Zubehör
ï Trennen Sie das Ladegerät von der Netzsteckdose, bevor Sie eine Wartung oder Reinigung durcRFühren. ï Wenden Sie sich an Retekess, um Unterstützung bei Reparaturen und Service zu erhalten. ï Der Adapter muss sich in der Nähe des Geräts befinden und leicht zugänglich sein ï... - Seite 14 Guarantee Model Number: Serial Number: Purchasing Date: Dealer: Telephone: User’s Name: Telephone: Country: Address: Post Code: Email: Remarks: 1.This guarantee card should be kept by the user, no replacement if lost. 2.Most new products carry a two-year manufacturer’s warranty from the date of purchase.
- Seite 15 Henan Eshow Electronic Commerce Co., Ltd Add: 7/F, Sanjiang Building, No.170 Nanyang Road, Huiji District, Zhengzhou, Henan, China Facebook：facebook.com/Retekess E-mail: support@retekess.com Web: www.retekess.com MADE IN CHINA...
