RANGER

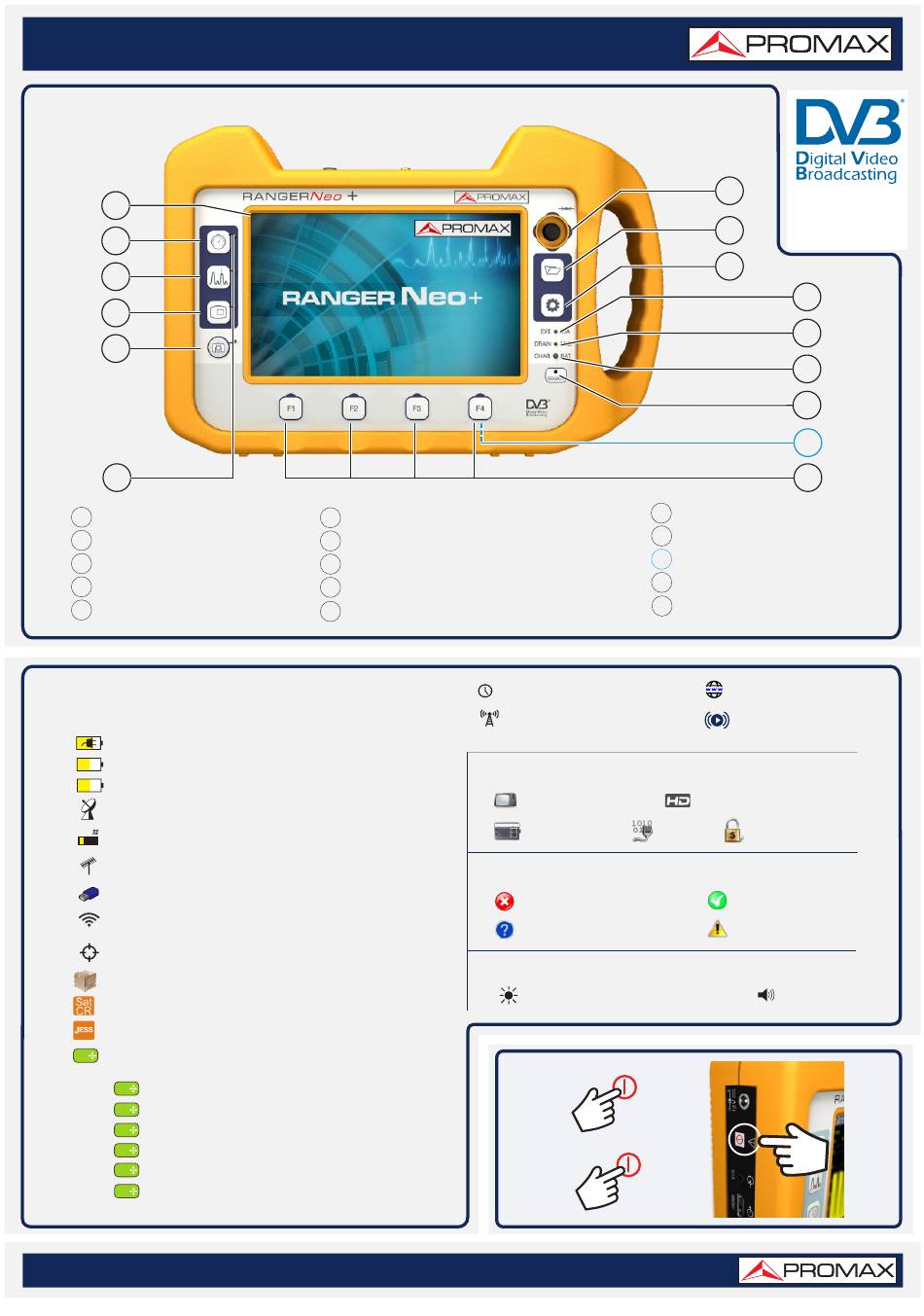

ANSICHT VON VORNE
1
2
3
4
5
15
1
TFT Touchscreen
2
Messbildschirm-Taste
3
Spektrum-Taste
4
TV-Taste
5
Referenz (<1s drücken)
Screenshot (>1s gedrückt halten)
SYMBOLE AUF DEM BILDSCHIRM
STATUSLEISTE
Akku-Ladeanzeige
Akkubetrieb mit Angabe der Restlaufzeit
4h21
Akkubetrieb mit Angabe der prozentualen Restladung
Sat-band
18V
Spannung, 22 kHz Signal und LNB Versorgungsspannung
Terrestrisches Band
USB Stick aufgesteckt
Signalquelle WLAN
Aktuelle Installation
Komprimierte Installationsdatei
SatCR (SCD/EN50494) Befehle aktiviert
JESS (SCD2/EN50607) Befehle aktiviert
Joystick Multi-Funktion aktiviert
Zweistelliger Code zeigt die aktuelle Funktion:
FR Frequenzabstimmung
FR
CH Kanalabstimmung
CH
SP SPAN einstellen
SP
MK Marker bewegen
MK
EC
EC Echo einstellen / Zoom
AP
AP Access Point wählen
Englische Bedienungsanleitung im Downloadbereich unter:
Neo
+
Joystick
6
Taste Installations-Verwaltung
7
Taste Einstellungen
8
LED Video/Audio Eingang
9
10
LED Externe Spannungsversorgung
KURZANLEITUNG
Geplanter Task
6 GHz RF Auxiliary Input*
*Option. Refer annex on the User's Manual
AUSWAHL DER SERVICELISTE
Digital-TV Service
Digitalradio
DIALOGMELDUNGEN
Fehler
Frage
VIDEO & AUDIO EINSTELLMENÜ
Helligkeit des TFT Displays
EIN:
(<1s)
AUS:
(2s)
www.promaxelectronics.com
6
Eingetr. Warenzeichen
des DVB - Digital Video
7
Broadcasting Project
8
9
10
11
12
13
14
LED Ladeanzeige
11
Lichtsensor
12
Reset (6s gedrückt halten)
13
14
Softkeys
15
LED aktive Funktion
Connected to webControl
OTT Streaming
HDTV TV service
Verschlüsselter
Daten
Service
OK
Warnhinweis
Lautstärke
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Promax RANGER NEO +
Inhaltszusammenfassung für Promax RANGER NEO +
- Seite 1 RANGER KURZANLEITUNG ANSICHT VON VORNE Eingetr. Warenzeichen des DVB - Digital Video Broadcasting Project LED Ladeanzeige TFT Touchscreen Joystick Lichtsensor Messbildschirm-Taste Taste Installations-Verwaltung Reset (6s gedrückt halten) Spektrum-Taste Taste Einstellungen Softkeys TV-Taste LED Video/Audio Eingang LED aktive Funktion Referenz (<1s drücken) LED Externe Spannungsversorgung Screenshot (>1s gedrückt halten) SYMBOLE AUF DEM BILDSCHIRM...
- Seite 2 RANGER KURZANLEITUNG EINSTELLUNGEN Einstellungen Signalquelle: WLAN Band: Terrestr. Satellit BILDSCHIRMDARSTELLUNGEN MESSUNGEN DEFAULT DEFAULT DEFAULT MESSUNGEN 1/3 MESSUNGEN 2/3 5h15 5h15 MESSUNGEN 3/3 5h15 23/12/2016 07:40 23/12/2016 07:40 23/12/2016 07:40 65.6 dBµV Leistung: 80.8dBµV Band DVB-S PARAMETER 14.1dB Bandbreite: 37125 kHz Spektrumumkehr: Symbolrate: 27500 kSps...
- Seite 3 RANGER KURZANLEITUNG DEFAULT TV 1/3 15/12/2014 14:40 MPEG2 TS locked: RGE2 DVB-T Funktionen DVB-T Funktionen CH: 31 Erweitert Erweitert VOLLES FERNSEHBILD TV + SPEKTRUM + MESSUNGEN TV + SERVICE-DATEN MENÜS Abstimmung Kanal: Kanaltabelle: Kanaltabelle 1 Kanaltabelle 2 Abstimmen nach: Kanal Frequenz Alle Services ansehen...
- Seite 4 RANGER KURZANLEITUNG Tools Service wählen... Signalüberwachung Kanäle durchsuchen Durchsuche UKW-Sender Feldstärkemessung Datalogger Neu... Test & Go Service Aufzeichnung... Start TS Stop Streaming V/A Start current service Impulsantwort Konstellation MER pro Träger LTE Ingress Test Dämpfungstest Task Planer... Merogramm Spektogramm Tilt & Scan Abschaltung Erweitert Transparenz...
- Seite 5 RANGER KURZANLEITUNG WLAN EINSTELLUNGEN WLAN Einstellungen Signalquelle: WLAN WLAN BILDSCHIRMDARSTELLUNG ÜBERSICHT PROMAX ÜBERSICHT 22/12/2016 12:10 SSID CH RSSI(dBm) Sicherheit Device JAZZTEL 01:23:45:67:89:ab 1 Wireless Router... MOVISTAR aa:bb:cc:dd:ee:ff WPA2 WAP6969N YACOM 98:76:54:32:10:fe a1:b2:c3:d4:e5:f6 Keine YOIGO ORANGE 22:44:66:88:ab:cd VODAFONE 13:57:92:46:80:31 ARRAKIS ca:ac:ed:de:fb:bf...
- Seite 6 RANGER KURZANLEITUNG WLAN SPEKTRUM WLAN MENÜS Abstimmung Kanal: Kanaltabelle WIFI_2_4GHZ Abstimmung nach: Zugangspunkt anal Abstimmung Kanal: Kanaltabelle WIFI_2_4GHZ Abstimmung nach: Zugangspunkt anal Referenzpegel: Span: Abgest. Frequenz zentrieren Erweitert Alle Parameter ansehen Erweitert Nachleuchten: Vertikalauflösung: 10 dB/div 5 dB/div 2 dB/div 1 dB/div...
- Seite 7 RANGER KURZANLEITUNG OTT streaming EINSTELLUNGEN IP CTRL Signalquelle: WiFi CCTV OTT streaming BILDSCHIRMDARSTELLUNG OTT MODE...
- Seite 8 RANGER KURZANLEITUNG OTT Segment Bitrate OTT streaming MENÜS Ansehen Beschreibung Einstellungen für Ansicht Seite hoch Seite runter Ansehen...
- Seite 9 RANGER KURZANLEITUNG webControl-Netzwerkeinstellung PREFERENCES MENU Network (1s) MAC: DHCP: IP Address: Mask: Gateway: 10.8.8.188 Standard-IP-Adresse password : Password 10.8.8.188 Geräte-IP-Adresse Password Time & Date * Set the time before monitoring. (2s) webControl TOOLS Measurements and Spectrum TV Parameters RANGER Neo Console Monitoring Historical Monitoring Installations Management...
-
Seite 10: Menüeinstellungen
RANGER KURZANLEITUNG MENÜ EINSTELLUNGEN Terrestrische Einstellungen Signalquelle: WLAN CCTV Band: Satellit Terrestrisch LNB Versorgung: Inaktiv Aktiv Versorgungsspannung: 12 V 24 V Extern SAT-Einstellungen Signalquelle: WLAN CCTV Band: Terrestrisch Satellit DiSEqC Modus: SatCR SCD/EN50494: JESS SCD2/EN50607: Polarisation: Horizontal/Links Vertikal/Rechts Sat-Band: Hoch Tief LNB Osz. -
Seite 11: Grundeinstellungen
RANGER KURZANLEITUNG GRUNDEINSTELLUNGEN (1s) Preferences Benutzer Datum Freier Datenspeicher Provider Gerät Name Release Freier Gerätespeicher Firma Format Messwer... Hintergrund: TFT Display: Sprache: Abschaltung: Schema Farbnorm: Leuchtstärke: Akkulaufzeit: Darstellung: Zeit & Datum Datum: Zeit: Datumsformat Format: Time Zone: Sat. Band: Sat-Band: Position Tone: Min Ter pegel: Power Offset:... - Seite 12 RANGER KURZANLEITUNG INSTALLATIONS-MANAGER Ansehen Laden Alle (0) Screenshots (0) Kanaltabellen (0) Datalogger (0) DiSEqC (0) Verwalten Erfasste Daten (0) Signal Monitoring (0) Service Datenbanken (0) Antennen (0) TS (0) Neu erstellen Datei Alle markieren Markierungen entfernen Funktionen Löschen Alle markieren Zu USB kopieren Markierungen entfernen Archiv...
-
Seite 13: Parameter Bearbeiten
RANGER KURZANLEITUNG JOYSTICK (1s) Konfiguration des Joysticks RefPegel+ RefPegel+ Span - Span + RefPegel- RefPegel- Access Point Frequenz- Kanal- SPAN Marker bewegen umschalten abstimmung abstimmung anpassen (Marker EIN) PARAMETER BEARBEITEN PARAMETER AUSWÄHLEN Abstimmung Erweitert Kanal: Durchschnitt: Kanaltabelle CCIR Spektrumanzeige Umriss Abstimmen nach: Kanal Peilton:... - Seite 14 Span: 100 MHz K 31 DVB-T Funktionen Erweitert K 33 Funktionen Erweitert DVB-T SCHREIBEN AUF DER VIRTUELLEN TASTATUR DEFAULT DEFAULT SPEKTRUM 1/3 SPEKTRUM 1/3 5h15 5h15 15/05/2015 13:50 15/05/2015 13:55 Dateiname eingeben: Dateiname eingeben: PROMAX & & Shift Shift Abbrechen Abbrechen...
- Seite 15 RANGER KURZANLEITUNG TOOLBAR DEFAULT SPEKTRUM 1/3 DEFAULT 5h15 SPEKTRUM 1/3 5h15 15/05/2015 14:00 15/02/2017 14:10 Leistung: 77.8 dBµV MER: 27.6 dB Freq.: 554.00 MHz CBER: 1.1E-04 Freq.: 570.00 MHz Power: 74.7 dBµV MER: 28.5 dB CBER: 1.4E-04 C/N: 32.5 dB 8.9 dB VBER: <1.0E-08...
- Seite 16 RANGER KURZANLEITUNG ANSICHT VON OBEN SMA Eingang (HF Aux Signaleingang)* FC-APC Stecker (optischer Eingang) * HF Eingangsbuchse Optische Option Siehe Anhang Bedienungsanleitung. SEITENANSICHT Spannungsversorgung EIN/AUS-Schalter Video/Audio Eingang HDMI Ausgang USB Anschluss ETHERNET Anschluss RESET Falls das Gerät nicht mehr reagiert, den EIN/AUS-Schalter etwa 10 Sekunden lang gedrückt halten.
