HD
RANGER

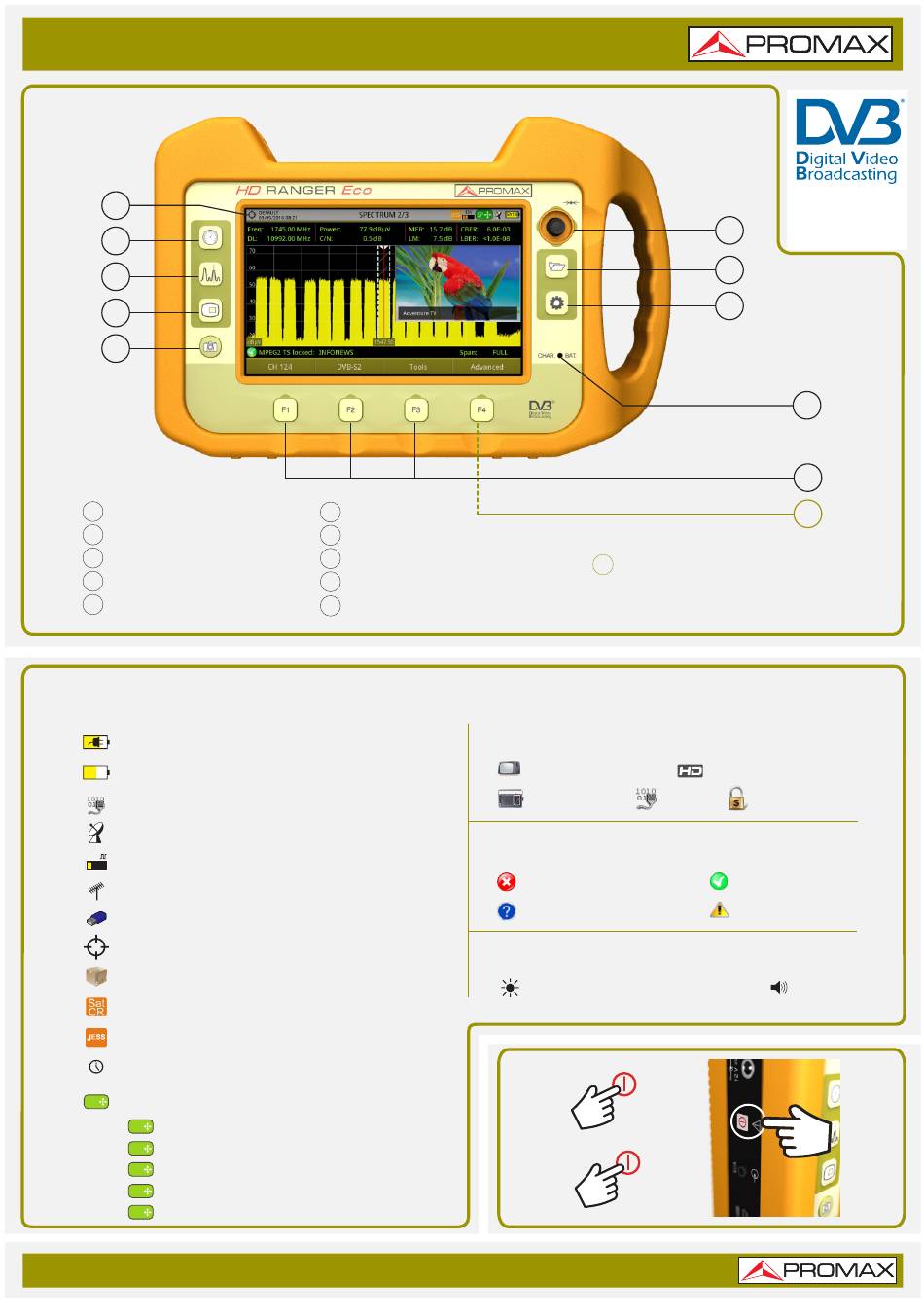

ANSICHT VON VORNE
1
2
3
4
5
1
TFT Bildschirm
2
Messbildschirm-Taste
3
Spektrum-Taste
4
TV-Taste
5
Screenshot (1s gedrückt halten)
Referenz (kurz drücken)
SYMBOLE AUF DEM BILDSCHIRM
STATUSLEISTE
Akku-Ladeanzeige
Akku wird nicht geladen. Der gelbe Balken gibt
prozentual die Restladung an.
USB im seriellen Modus
SAT-Band
18V
LNB Versorgungsspannung und 22 kHz Signal
Terrestrisches Band
USB Stick aufgesteckt
Aktuelle Installation
Komprimierte Installationsdatei
SatCR (SCD/EN50494) Befehle aktiviert
JESS
(SCD2/EN50607) Befehle aktiviert
Task geplant
Joystick Multi-Function aktiviert
Zweistelliger Code zeigt die aktuelle Funktion:
FR Frequenzabstimmung
FR
CH Kanalabstimmung
CH
SP SPAN einstellen
SP
MK Marker bewegen
MK
EC Echo einstellen / Zoom
EC
Englische Bedienungsanleitung im Downloadbereich unter: www.promaxelectronics.com
Eco
KURZANLEITUNG
6
Joystick
Installations-Verwaltung
7
Einstellungen
8
9
Ladeanzeige
10
Softkeys
AUSWAHL DER SERVICELISTE
DIALOGMELDUNGEN
Reset (6s gedrückt halten)
11
Digital-TV Service
Digitalradio
Daten
Fehler
Frage
VIDEO & AUDIO EINSTELLMENÜ
Helligkeit des TFT-Displays
EIN:
(<1s)
AUS:
(2s)
Eingetr. Warenzeichen
des DVB-Digital Video
6
Broadcasting Project
7
8
9
10
11
HDTV Service
Verschlüsselter
Service
OK
Warnhinweis
Lautstärke
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Promax HD Rnger Eco
Inhaltszusammenfassung für Promax HD Rnger Eco
- Seite 1 RANGER KURZANLEITUNG ANSICHT VON VORNE Eingetr. Warenzeichen des DVB-Digital Video Broadcasting Project TFT Bildschirm Joystick Messbildschirm-Taste Installations-Verwaltung Spektrum-Taste Einstellungen Reset (6s gedrückt halten) TV-Taste Ladeanzeige Screenshot (1s gedrückt halten) Softkeys Referenz (kurz drücken) SYMBOLE AUF DEM BILDSCHIRM STATUSLEISTE AUSWAHL DER SERVICELISTE Akku-Ladeanzeige Akku wird nicht geladen.
- Seite 2 RANGER KURZANLEITUNG MESSUNGEN DEFAULT MESSUNGEN 1/3 DEFAULT MESSUNGEN 2/3 DEFAULT MESSUNGEN 3/3 5h15 5h15 15/12/2014 14:00 15/12/2014 13:50 15/12/2014 13:55 Leistung: 69.2dBµV Band: 82.3 dBµV DVB-T PARAMETERS 14.1dB Bandbreite: Spektrumumkehr: 8000 kHz FFT Modus: Guard Interval: Konstellation: Coderate: 64QAM TS Hierarchie: Keine La 1 HD dBµV...
- Seite 3 RANGER KURZANLEITUNG JOYSTICK (1s) Konfiguration des Joysticks RefPegel+ RefPegel+ Span - Span + RefPegel- RefPegel- Frequenz- Kanal- SPAN Marker bewegen abstimmung abstimmung (Marker EIN) anpassen SCREENSHOT* (>1s) CH 31 DVB-T Tools Advanced SPECTRUM SPECTRUM (<1s) (<1s) CH 31 DVB-T Tools Advanced CH 31 DVB-T...
- Seite 4 RANGER KURZANLEITUNG SPEKTRUMANALYSER-MENÜ Abstimmung Kanal: Kanaltabelle Kanaltabelle 1 Kanaltabelle 2 Abstimmen nach: Kanal Frequenz Mittenfrequenz: Ref. Pegel: Span: Abgestimmte Frequenz Signalparameter DVB-C2 Leinstung DVB-T DVB-C DVB-T2 ANALOG Signaltyp: DVB-S ANALOG Leistung DVB-S2 Stealth-ID Funktionen Service auswählen... Kanäle durchsuchen Feldstärkemessung Konfiguration Datalogger Neu...
-
Seite 5: Parameter Bearbeiten
RANGER KURZANLEITUNG LINKS BESTÄTIGEN RECHTS PARAMETER BEARBEITEN PARAMETER AUSWÄHLEN Abstimmung Erweitert Kanal: Durchschnitt Kanaltabelle CCIR Spektrumanzeige Umriss Abstimmen nach: Kanal Peilton Mittenfreq: 658.00 MHz Abstimmung Erweitert Kanal: Durchscnitt Kanaltabelle CCIR Spektrumanzeige Umriss Abstimmen nach: Kanal Peilton Mittenfre: 658.00 MHz Abstimmung Erweitert Kanal: Durchschnitt... - Seite 6 RANGER KURZANLEITUNG INSTALLATIONS-MANAGER Laden Ansehen Alle (0) Screenshots (0) Kanaltabellen (0) Datalogger (0) Verwalten DiSEqC (0) Erfasste Daten (0) Signalüberwachung (0) Neu erstellen Service Datenbanken (0) Antennen (0) Datei Funktionen Alle markieren Markierungen entfernen Alle markieren Löschen Markierungen entfernen Zu USB kopieren Archiv Löschen Installation...
-
Seite 7: Menüeinstellungen
RANGER KURZANLEITUNG MENÜ EINSTELLUNGEN Terrestrische Einstellungen Terrestrisch Satellite Band: LNB Versorgung: Inaktiv Aktiv Versorgungsspannung: Extern 12 V 24 V SAT-Einstellungen Terrestrisch Satellit Band: DiSEqC Modus: SatCR SCD/EN50494: JESS SCD/EN50607: Polarisation: Horizontal/Links Sat-Band: Vertical/Rechts LNB Osz. Tief Tief Hoch LNB Osz. Hoch: Inaktiv Aktiv LNB Versorgung:... -
Seite 8: Ansicht Von Oben
RANGER KURZANLEITUNG ANSICHT VON OBEN HF-Eingangsbuchse SEITENANSICHT Spannungsversorgung EIN/AUS-Schalter Video/Audio Eingang Mini-USB Anschluss RESET Falls das Gerät nicht mehr reagiert, den EIN/AUS-Schalter (14) etwa 10 Sekunden lang gedrückt halten. Sollte das nicht ausreichen, kann durch längeres Drücken der Taste F4 (11) ein Reset herbeigeführt werden (weitere Informationen finden Sie in der Bedienungsanleitung).
