praher SC 01 Bedienungsanleitung Seite 3

Abb.: 2
28 30
26
24
36
22 38
20 40
SOLLTEMPERATUR
°C
SETTEMPERATURE
BETRIEB HEIZEN
POWER HEATING
30
28
26
24 36
22 38
20 40
SOLLTEMPERATUR
°C
SETTEMPERATURE
BETRIEB HEIZEN
POWER HEATING
PRÄZISION - LEISTUNG - FORTSCHRITT - PRODUKTION
Bedienungsanleitung
SOLAR SET SC 01
M

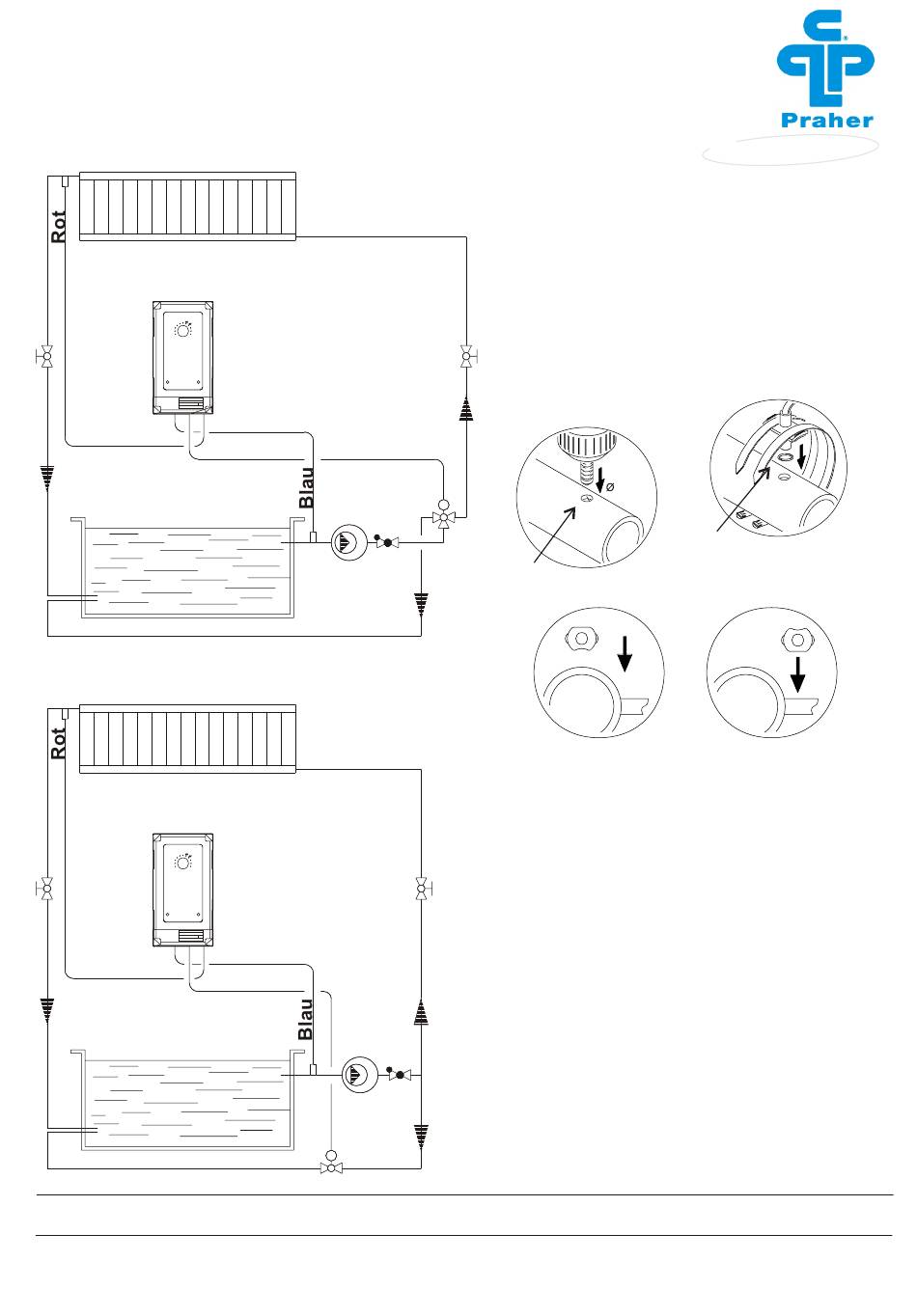

2. Montage:
Für die Installation der Verkabelung empfehlen wir
Kabelschächte
Verlängerung der Kabel nötig sein, im
ausgesteckten Zustand an einer geeigneten
Stelle das Kabel abtrennen und in einer dafür im
Handel erhältlichen Klemmverteiler bis auf max.
50m mit 0,5 mm
verlängern. Das Rohrleitungssystem drucklos
machen und Entleeren
M
Bohrung
Bei der Fühlermontage darauf achten daß die
jeweiligen Fühler so nah als möglich bei dem zu
messenden Medium(zB Wasser) montiert werden.
Poolfühler (blau) möglichst nahe am Pool.
Kollektorfühler möglichst nahe am Sammelrohr vom
Kollektorausgang anbringen und darauf achten, das
der Kollektorfühler der direkten Sonneneinstrahlung
a u s g e s e t z t , u n d n i c h t d u r c h f r ü h z e i t i g e
S c h a t t e n b i l d u n g ( z B B ä u m e , G e b ä u d e )
beeinträchtigt wird.. Bei nicht Einhaltung kann die
Sonnenergie nicht optimal ausgenützt werden.
Vorsicht bei Dacharbeiten. Diese dürfen nur unter
E i n h a l t u n g d e r S i c h e r h e i t s b e s t i m m u n g e n
durchgeführt werden.
Benützung von Absturzsicherungen.
Kugelhahn entsprechend der beigefügten Beispiele
in das Rohrleitungssystem einbauen, und auf
Durchflußrichtung achten.
Serie Serie
EVOLUTION EVOLUTION
zu verwenden. Sollte eine
2
Querschnitt fachgerecht
.
10mm
O-Ring,
Dichtelement
Copyright by PRAHER
Seite 3
