CYBOX AP 3
5.4.1 Erstellen des Management-VLANs
Erstellen Sie eine neue Ethernet-Schnittstelle (eth0.100) und geben Sie ihr den Namen „vlan100". Machen Sie sie
zu einem vollwertigen Netzhost, indem Sie ihr eine statische Adresse und ein Gateway zuweisen.
• Wählen Sie die Registerkarte Network Registerkarte Interfaces
• Klicken Sie auf die Schaltfläche Add new interface
• Geben Sie bei Name of new interface folgendes ein: „vlan100"
• [Wählen Sie Protocol of the new interface: Static address]
• [Deaktivieren Sie das Kontrollkästchen „Create a bridge over multiple interfaces"]
• Geben Sie bei Custom Interface folgendes ein: "eth0.100"
• Klicken Sie auf die Schaltfläche Submit
• [Die Seite VLAN100 öffnet sich]
• [Registerkarte Network Registerkarte Interfaces Registerkarte VLAN100 Registerkarte General Setup]
• Geben Sie bei IPv4 address folgendes ein: "10.0.1.128"
• Wählen Sie IPv4 netmask 255.255.255.0
• Geben Sie bei IPv4 gateway folgendes ein: "10.0.1.1"
• Klicken Sie auf die Schaltfläche Save & Apply
5.4.2 Hinzufügen von zwei Unmanaged VLANs
Wir erstellen zwei weitere Ethernet-Schnittstellen eth0.101 und eth0.102 mit den Namen vlan101 bzw. vlan102.
• Netzwerk-Interfaces: Neues Interface hinzufügen → Name des neuen Interfaces: "vlan101"
• Protokoll der neuen Schnittstelle: Unmanaged
• [Deaktivieren Sie Create a bridge over multiple interfaces]
• Benutzerdefinierte Schnittstelle: "eth0.101 "

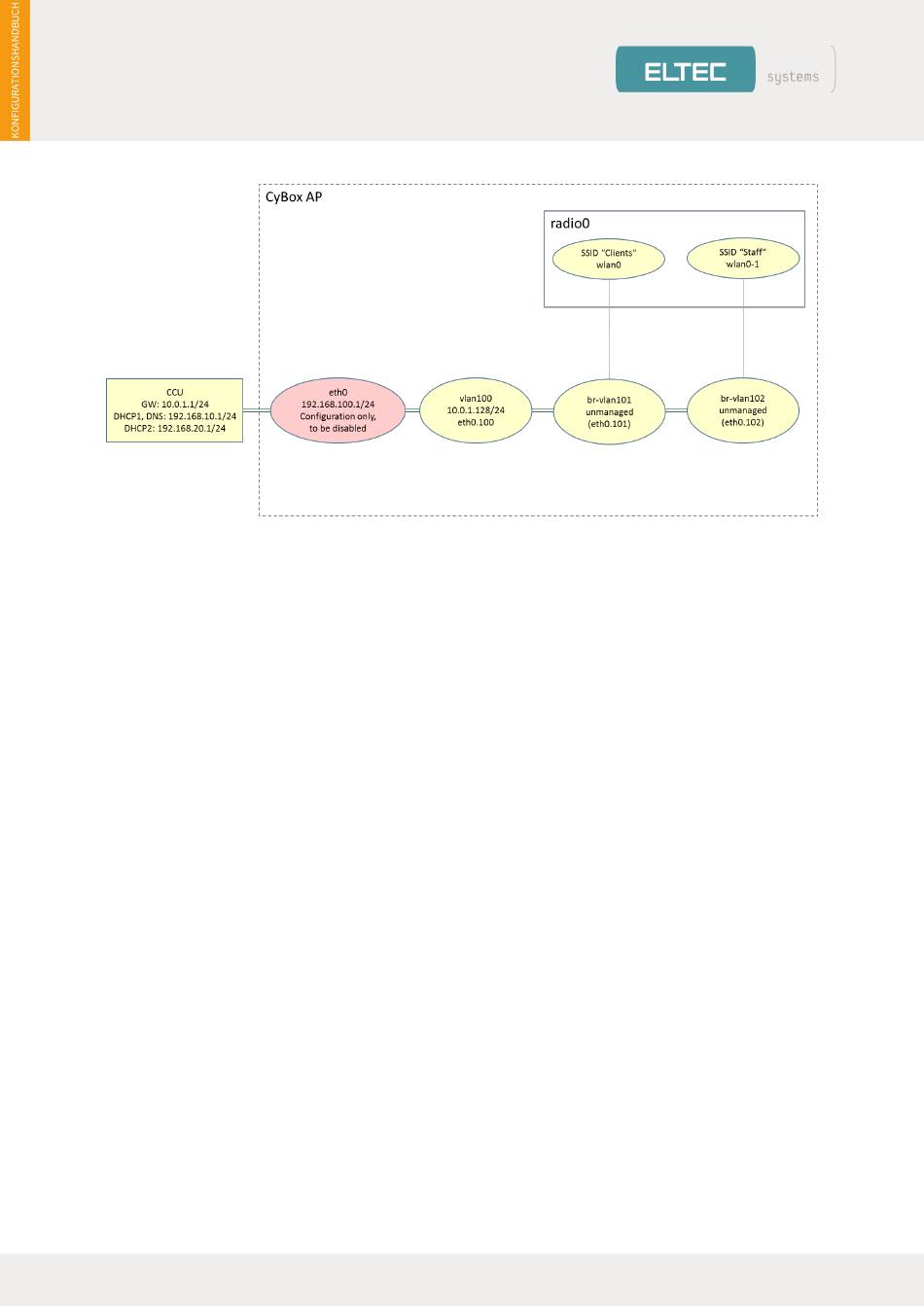

Netzwerk-Topologie mit drei VLANs
12
