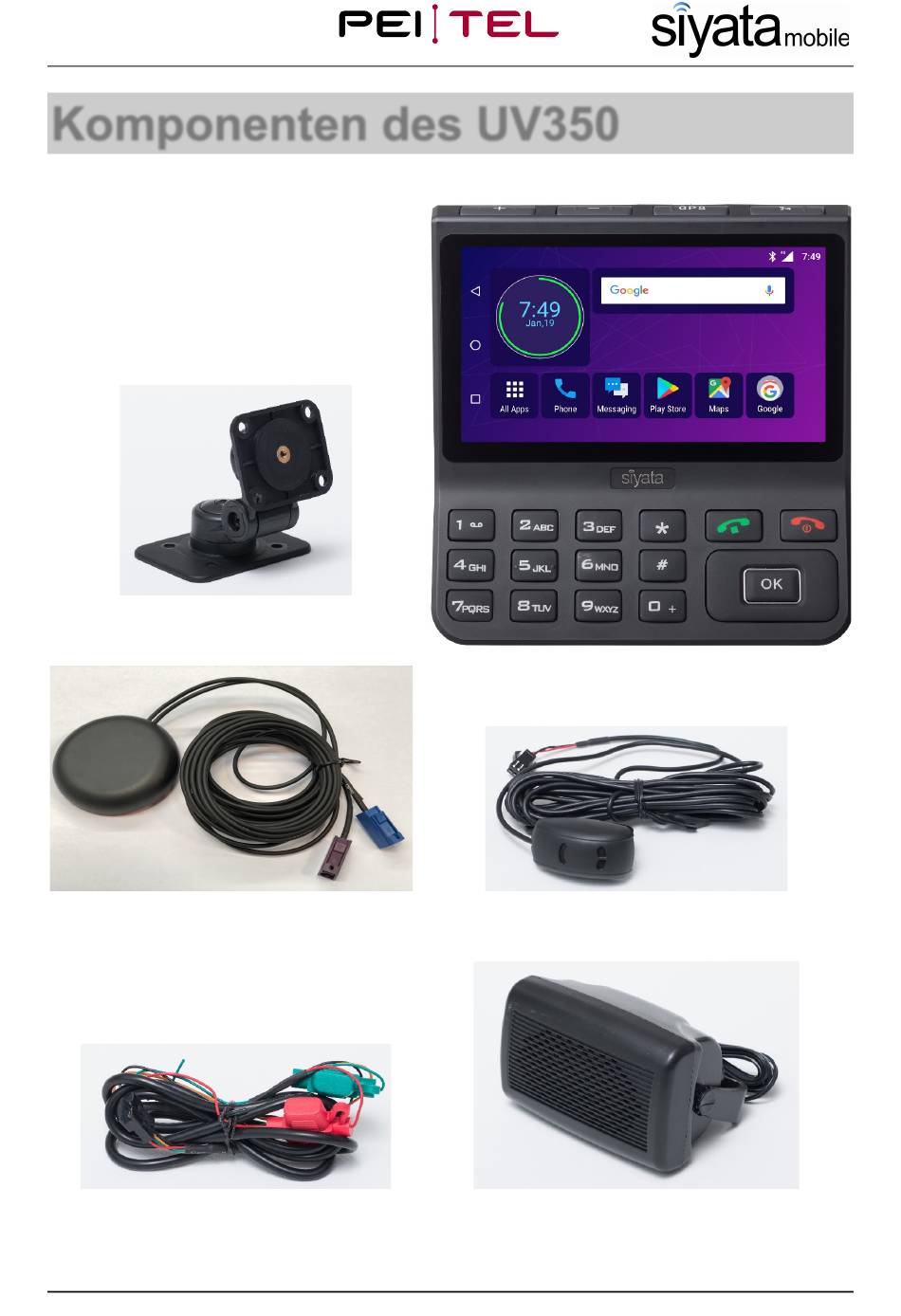

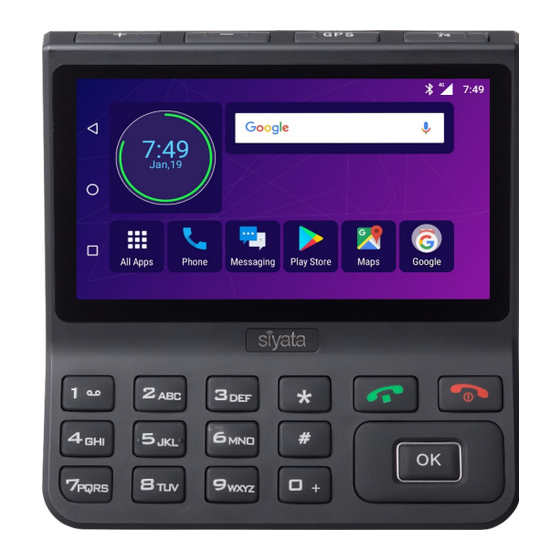

- Seite 1 UV350 Offizieller Distributor Komponenten des UV350 Schwenkhalterung HF- & GPS-Antenne Mikrofon Netzkabel und Sicherungen Lautsprecher Einbauanleitung...
-
Seite 2: Inhaltsverzeichnis
UV350 Offizieller Distributor Inhaltsverzeichnis Telefon-Bedienelemente ............... 2 Position der Zubehörteile planen ............3 Schwenkhalterung und Telefon montieren ........... 5 Mikrofon montieren ................7 Lautsprecher montieren ................ 8 Elektroanschlüsse vornehmen .............. 9 HF- & GPS-Antenne montieren ............11 Fehlerbeseitigung ................. 12... -
Seite 3: Position Der Zubehörteile Planen
UV350 Offizieller Distributor Position der Zubehörteile planen Die Positionen der Zubehörteile müssen vor der Montage geplant werden. • An den Montagepositionen dürfen keine Kabel verlegt sein. • Die Telefonkomponenten dürfen den Betrieb des Fahrzeugs oder seiner Kompo- nenten nicht stören. - Seite 4 UV350 Offizieller Distributor Position des Mikrofons planen • Montieren Sie das Mikrofon 30-40 cm entfernt vom Mund des Fahrers in norma- ler Sitzhaltung. • Zu empfehlen ist eine Anbringung des Mikrofons rechts neben der Sonnenblende und damit außerhalb des Fensters und externer Geräuschquellen.
-
Seite 5: Schwenkhalterung Und Telefon Montieren
UV350 Offizieller Distributor Schwenkhalterung und Telefon montieren Montageposition (zur Erinnerung) Eine für den Kunden optimale Position erreichen Sie am besten in An- ë wesenheit und mit Zustimmung des Kunden. Hinweis! • An der Montageposition darf das Telefon den Betrieb des Fahrzeugs oder seiner Teile nicht stören. - Seite 6 UV350 Offizieller Distributor Schwenkhalterung und Telefon montieren 1. Nehmen Sie das Gelenk der Schwenkhalterung von den beiden Grundplatten 2. Montieren Sie eine der Grundplatten mit den 4 Blechschrauben an der vorgese- henen Position im Fahrzeug. 3. Montieren Sie die zweite Grundplatte mit den 4 mitgelieferten Kreuzschlitz- schrauben am Gerät.
-
Seite 7: Mikrofon Montieren
UV350 Offizieller Distributor Mikrofon montieren Das Mikrofon lässt sich mit einer Klemm- halterung an der Sonnenblende befesti- gen. Montageposition des Mikrofons (zur Erinnerung) • Bringen Sie das Mikrofon 30-40 cm entfernt vom Mund des Fahrers in normaler Sitzhaltung an. •... -
Seite 8: Lautsprecher Montieren
UV350 Offizieller Distributor Lautsprecher montieren Montageposition des Lautsprechers (zur Erinnerung) ë Lautsprecher und Mikrofon (neben der Sonnenblende über dem Fahrer) müssen unterschiedlich ausgerichtet sein. Hinweis! Ansonsten besteht die Gefahr von Rückkopplungen. ë Bringen Sie den Lautsprecher nicht verdeckt im Armaturenbrett an. -
Seite 9: Elektroanschlüsse Vornehmen
UV350 Offizieller Distributor Elektroanschlüsse vornehmen Die Versorgungsleitung befindet sich von der Steuerleitung getrennt in der Verpa- ckung. Schließen Sie die vier Leitungen (mit den 3A-Sicherungen) vor der Montage mit einer roten oder blauen Crimphülse an. Achten Sie dabei auf scharfe Kanten oder bewegliche Teile, die die Lei- tungen beschädigen könnten. -
Seite 10: Versorgungsleitung Verlegen
UV350 Offizieller Distributor Versorgungsleitung verlegen Die nachfolgende Tabelle erläutert den Anschluss der Versorgungsleitung an das Bordnetz des Fahrzeugs. Drahtfarbe Funktion Anschluss an… Hinweise Versorgt das Gerät Festspannung 3A-Sicherung ver- mit Festspannung 12/24 V wenden Anschluss an rotes Sicherungsfach für eine Festspan-... -
Seite 11: Hf- & Gps-Antenne Montieren
UV350 Offizieller Distributor HF- & GPS-Antenne montieren Montageposition der Antenne • Die Antenne ist vorzugsweise rechts an der Windschutzscheibe anzubringen. • Verfügt das Fahrzeug über ein Mobiltelefon oder anderes Kommunikationssys- tem, ist die Antenne möglichst weit von der anderen Antenne entfernt anzubrin- gen. -
Seite 12: Fehlerbeseitigung
UV350 Offizieller Distributor Fehlerbehebung Fehler Diagnose Maßnahme Der Stecker muss richtig mit dem Kabel verbun- Stecker ersetzen den sein – Funktionsprüfer verwenden Kein Empfang Interner und externer Antennenfuß muss korrekt Antennenfuß befestigen angeschlossen sein Funktionstüchtigkeit des Antennenkabels prüfen Antennenkabel ersetzen Funktionstüchtigkeit des Lautsprechers überprü-...
