Inhaltszusammenfassung für BCN3D Sigma

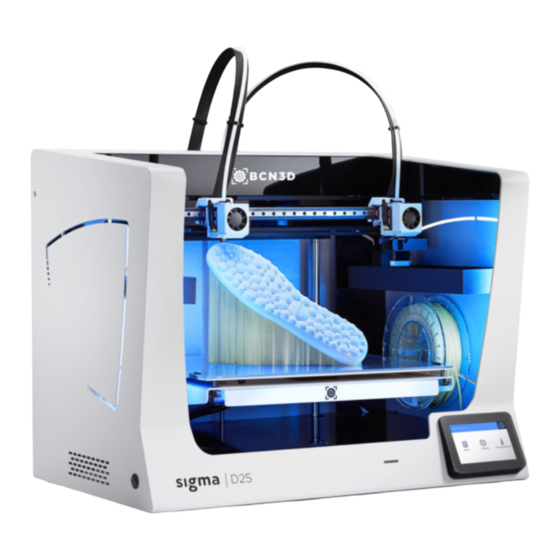

- Seite 1 Benutzerhandbuch Sigma-Serie Sigma-Serie Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Vorabinformation Garantie Garantiefrist Garantiebedingungen Ausübung der Garantie Garantieausschluss Einschränkungen und Haftungsausschluss Konformitätserklärung Spezifikationen Sicherheit und Compliance Allgemeine Informationen Gefahrenhinweise Geeigneter Installationsort für den Drucker Gerät verschieben Drucker installieren Lieferumfang: Vor dem Drucken Abbildung Einrichten Schutzmaterial entfernen Kunststoffabdeckungen anbringen Bauplatte installieren PTFE-Schlauch einsetzen Drucker bedienen Online... - Seite 3 Z-Achse anpassen Distanzplättchen einsetzen XY-Achse anpassen X-Achse anpassen Y-Achse anpassen Inbetriebnahme Bedienfeld Druck vorbreiten BCN3D Cura BCN3D Cura installieren Drucker hinzufügen Einen virtuellen Offline-Drucker hinzufügen Einen Drucker hinzufügen, der mit Ihrem Konto verlinkt ist Druckmodi Normal Mono Dual Spiegeln Duplizieren...
- Seite 4 Startbildschirm Drucken Datei von einer SD-Speicherkarte auswählen Während des Druckvorgangs Dienstprogramme: Filament Kalibrierung Wartung Drucker einrichten Temperaturen: Information: Wartung Allgemeine Wartung Hotend Extruder Bauplatte Bewegungssystem Firmware aktualisieren Fehlerbehebung Fehlermeldung Glossar Filamente BCN3D Technischer Kundendienst Allgemeine Geschäftsbedingungen Überblick Rückgaberichtlinien Open Source...
-
Seite 5: Vorabinformation
Monaten. Die Garantie gilt ab dem Erstkaufdatum, Glasbauplatte, Filament-Spulen, an dem der Endkunde das Produkt erworben hat Druckhaftkleber (Magigoo), gedruckte (Rechnungsdatum). Wenn der Kunde die Kaufrechnung Teile, Fühlerlehre, Distanzplättchen. nicht vorlegen kann, gilt das bei BCN3D Technologies registrierte Herstellungsdatum als Beginn der Garantiefrist. -
Seite 6: Garantiebedingungen
Garantiezeit des Gesamtprodukts. Eine Bedingungen gewährt: Verlängerung der Garantiezeit durch Reparatur und/oder Austausch einzelner Teile ist jedoch ausgeschlossen. 1 Der Kauf muss bei BCN3D Technologies oder einem seiner autorisierten Händler erfolgen (siehe https:/ Die offiziellen Vertriebshändler von BCN3D Technologies www.bcn3d.com/en/reseller/... -
Seite 7: Garantieausschluss
Person oder einer Firma durchgeführt 7 Wenn der Kunde die Reparatur nicht akzeptiert, wird wurden, die nicht von BARCELONA THREE BCN3D Technologies das Produkt auf dem im RMA- DIMENSIONAL PRINTERS, S.L. dazu autorisiert Formular vereinbarten Weg zurücksenden. Wenn der wurden. -
Seite 8: Einschränkungen Und Haftungsausschluss
Vorabinformation | Garantie Benutzerhandbuch Sigma-Serie 8 Schäden, die durch die Verwendung anderer als der von BCN3D Technologies empfohlenen Software entstehen. 9 Schäden, die durch die Verwendung anderer als die von BCN3D Technologies empfohlenen Materialien verursacht werden. 10 Die Komponenten, die als Verbrauchsmaterialien gelten und im beigefügten Dokument aufgeführt sind. -
Seite 9: Konformitätserklärung
Vorabinformation | Konformitätserklärung Benutzerhandbuch Sigma-Serie Konformitätserklärung Hiermit erklärt BARCELONA THREE DIMENSIONAL PRINTERS, S.L., dass der BCN3D Sigma: Den grundlegenden Anforderungen sowie allen weiteren relevanten Anforderungen der einschlägigen Richtlinien entspricht: 2006/42/EG Maschinenrichtlinie 2014/35/EU Niederspannungsrichtlinie 2014/30/EU EMV-Richtlinie (elektromagnetische Verträglichkeit) 2011/65/EU RoHS-Richtlinie (Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten) -
Seite 10: Spezifikationen
Heizbett Silikon-Wärmeleitpad Bildschirm Kapazitiver 5-Zoll-Vollfarben-Touchscreen Spanisch, Englisch, Deutsch, Französisch, Italienisch, Japanisch, Sprachauswahl Portugiesisch, Chinesisch Unterstützte Dateisysteme *.gcode Betriebsgeräusch 49 dB Düsendurchmesser Messingdüse: 0,4mm (mitgeliefert) | 0,8mm Zertifizierungen CE / FCC Offline-Druck: SD-Speicherkarte Konnektivität Online-Druck: WLAN oder Ethernet (aus der BCN3D-Cloud) - Seite 11 Vorabinformation | Spezifikationen Benutzerhandbuch Sigma-Serie MATERIAL Filament-Durchmesser 2,85 ± 0,05 mm Kompatible Werkstoffe Standardwerkstoffe: PLA, Tough PLA, PVA, BVOH, PET-G, TPU 98A Offenes Filament-System PHYSIKALISCHE EIGENSCHAFTEN Gesamtabmessungen 690 mm (B) x 530 mm (T) x 550mm (H) (720mm mit Bowden)
-
Seite 12: Sicherheit Und Compliance
Sicherheit und Compliance Allgemeine Informationen Um mögliche Restrisiken zu vermeiden, sollte der Benutzer die folgenden Sicherheitsmaßnahmen lesen und verstehen (es wird dringend empfohlen, diese vor der Benutzung des Geräts zu lesen). Um die Bereiche zu kennzeichnen, wo besondere Vorsicht geboten ist, sind an den entsprechenden Stellen des Geräts Gefahren- und Sicherheitshinweise angebracht. - Seite 13 Sicherheit und Compliance | Gefahrenhinweise Benutzerhandbuch Sigma-Serie Berühren Sie keine heißen Teile (Bauplatte und Hotend) solange das Gerät eingeschaltet ist. Warten Sie 15 Minuten nach dem Ausschalten, bis Sie diese Teile berühren. Achten Sie auf die Temperaturangaben auf dem Bildschirm.
-
Seite 14: Geeigneter Installationsort Für Den Drucker
Einführung | Geeigneter Installationsort für den Drucker Benutzerhandbuch Sigma-Serie Geeigneter Installationsort für den Drucker Damit beim regulären Betrieb und während der Wartungsarbeiten ein problemloser Zugang zum Drucker möglich ist, installieren Sie das Gerät an einem Ort mit ausreichendem Abstand zu Wänden und anderen Geräten. -
Seite 15: Gerät Verschieben
Vorabinformation | Gerät verschieben Benutzerhandbuch Sigma-Serie Gerät verschieben Um ein sicheres Verschieben des Geräts zu gewährleisten, folgen Sie den unten beschriebenen Schritten: Drucker ausschalten • Ziehen Sie das Netzkabel an der Rückseite des Geräts ab. Entfernen Sie ebenfalls das Ethernet-Kabel und den •... -
Seite 16: Drucker Installieren
Drucker installieren Lieferumfang: Druckerkarton: BCN3D Sigma 3 Kunststoffabdeckungen + mit 0,4-mm-Hotends Glasbauplatte 2 PLA-Spulen 10 Rändelschrauben Zubehör- und Werkzeugkarton: 2 Spulenhalter Kurzanleitung und Garantiedokument SD-Speicherkarte Ethernet-Kabel USB-Kabel und USB-Stick 2 PTFE-Schläuche 3 Innensechskantschlüssel Spachtel und Zange 10 Distanzplättchen 4 Verbindungsklemmen... -
Seite 17: Vor Dem Drucken
Vor dem Drucken Unser Video zeigt das korrekte Auspacken des Druckers. Das Gerät ist schwer, daher werden für diesen Vorgang zwei Personen benötigt. Vergewissern Sie sich, dass der Tisch, auf dem der Drucker platziert werden soll, sich in ausreichender Nähe befindet. Verpackung zu Garantiezwecken bitte aufbewahren. -
Seite 18: Abbildung
Vor dem Drucken | Abbildung Benutzerhandbuch Sigma-Serie Abbildung PTFE-Schlauch Netzanschluss Auffangbehälter für Filament-Rückstände 10. USB-Port SD-Speicherkarten-Lesegerät 11. Ethernet-Port Touchscreen 12. Externe Filament-Spule Filament-Eingang 13. Externer Spulenhalter 14. Filament-Auslauf-Sensor (FRS) Spulenhalter Filament-Spule 15. Extruder Netzschalter... - Seite 19 Vor dem Drucken | Abbildung Benutzerhandbuch Sigma-Serie...
- Seite 20 Vor dem Drucken | Abbildung Benutzerhandbuch Sigma-Serie 16. Nivellier-Rändelschrauben 17. Klammern 18. Glasbauplatte 19. Plattform 20. Aluminium-Platte 21. Hotend 22. Hotend-Lüfter 23. Layer-Lüfter 24. Verbindungsklemmen 25. Hotend-Anschluss...
-
Seite 21: Einrichten
• Befestigen Sie die Kunststoffabdeckung mit den Rändelschrauben. Bauplatte installieren Auf der Bauplatte des BCN3D-Sigma tragen die Hotends das Material Schicht für Schicht auf, um das Modell zu fertigen. Es ist daher äußerst wichtig, dass die Bauplatte vor dem Drucken korrekt installiert ist. Folgen Sie den... -
Seite 22: Ptfe-Schlauch Einsetzen
Vor dem Drucken | Einrichten Benutzerhandbuch Sigma-Serie • Schieben Sie die Klammern links und rechts an der Aluminium-Platte zur Seite. • Nehmen Sie die Glasbauplatte aus dem oberen Schaumstoffschutz. • Legen Sie die Bauplatte auf die Aluminiumplatte. • Drücken Sie die Bauplatte leicht in die hinteren Klammern. -
Seite 23: Drucker Bedienen
Benutzerhandbuch Sigma-Serie Drucker bedienen Die BCN3D-Sigma-Serie kann sowohl online als auch offline betrieben werden. Zur Registrierung sowie zur Nut- zung der BCN3D-Cloud ist es jedoch erforderlich, den Drucker mit dem Internet zu verbinden. Wenn Sie die Wahl haben, empfehlen wir, den Drucker mit einer Ethernet-Verbindung zu verwenden, da diese stabiler als WLAN ist. -
Seite 24: Erste Schritte
Einstellungen, wie z.B. der Sprache, der Konnektivität und der Registrierung. Sprache Die Drucker der Serie BCN3D Sigma können die Informationen in unterschiedlichen Sprachen anzeigen. Wählen Sie in diesem Fenster Ihre bevorzugte Sprache aus der Liste und tippen Sie auf Weiter. -
Seite 25: Netzwerk-Konnektivität
Benutzerhandbuch Sigma-Serie Netzwerk-Konnektivität Die Drucker der BCN3D-Sigma-Serie können an ein Netzwerk angeschlossen werden, um die bei der Nutzung erzeugten Daten zu überwachen, zu steuern und zu visualisieren. Es gibt drei verfügbare Optionen, je nachdem ob der Drucker über Ethernet (Option A) oder über WLAN (Option B) angeschlossen ist, oder wenn kein Netzwerk verfügbar ist (Option C). - Seite 26 Wenn der Drucker erfolgreich angeschlossen wurde, erscheint folgendes Fenster: C. Keine Netzwerkverbindung Wenn keine der beiden obigen Optionen möglich ist oder Sie die Funktionen der BCN3D-Cloud nicht nutzen möchten, können Sie diesen Schritt überspringen. Auf die Schaltfläche "Ich habe keine Verbindung" in der oberen rechten Ecke des Fensters tippen: Sie können sich zu einem späteren Zeitpunkt mit dem Internet verbinden und den Drucker registrieren, indem Sie...
-
Seite 27: Registrieren
Wenn Sie kein Konto in der BCN3D-Cloud haben, siehe Option A, ansonsten siehe Option B. A. Neuer Benutzer Wenn Sie noch kein aktives BCN3D-Cloud-Konto haben, tragen Sie Ihre Benutzerdaten in das Formular ein, das im Browser erscheint. Nach dem Absenden des Formulars wird Ihnen eine E-Mail gesendet, um den Anmeldevorgang zu bestätigen. Nach... - Seite 28 Benutzerhandbuch Sigma-Serie B. Bereits registrierter Benutzer Wenn Sie bereits ein BCN3D-Konto haben, tippen Sie bitte auf den „Sign in“-Link im Formular. Geben Sie danach Ihre Anmeldedaten (E-Mail und Passwort) ein und bearbeiten Sie das Formular wie in der Abbildung unten angegeben.
-
Seite 29: Einrichtungsassistent
Nehmen Sie die Spulen aus dem unteren Karton und die 3D-gedruckten Spulenhalter aus dem Zubehörkarton. Die Drucker der Sigma-Serie bieten die Möglichkeit, die Spulen im Inneren des Druckers oder auf der Rückseite zu installieren. Befolgen Sie je nach gewählter Option die nachstehenden Anweisungen:... - Seite 30 Ende geht und eine neue Spule benötigt wird. Befestigen Sie die externen Spulenhalter an der Rückseite des Druckers. • Die Spulenhalter für größere Spulen können mit einem BCN3D-Sigma-Drucker oder mit jedem anderen 3D-Drucker gedruckt werden. Die entsprechende Druckdatei für BCN3D-Sigma-Drucker finden Sie unter Gedruckte Teile in der Wissensdatenbank.
- Seite 31 Erste Schritte | Einrichtungsassistent Benutzerhandbuch Sigma-Serie Nehmen Sie die PLA-Spule aus dem Spulenhalter. • Lösen Sie das lose Ende des Filaments von der Spule. • Lassen Sie das lose Ende nicht los, um Knoten im Filament zu vermeiden. Schneiden Sie das lose Ende im 45°-Winkel ab und biegen Sie es ein wenig gerade, um das Einführen zu erlei- •...
- Seite 32 Erste Schritte | Einrichtungsassistent Benutzerhandbuch Sigma-Serie Folgen Sie den Anweisungen auf dem Display, um den Vorgang abzuschließen. Die Schaltfläche Weiter auf dem • Bildschirm sollte aktiviert sein. Falls die Schaltfläche weiterhin abgeblendet ist, bedeutet dies, dass das Fila- ment den FRS noch nicht durchlaufen hat. In diesem Fall drücken Sie das Filament solange weiter, bis die Taste aktiviert wird und Sie spüren, dass das Filament am Extruder stoppt.
-
Seite 33: Vollständige Druckerkalibrierung
Erste Schritte | Einrichtungsassistent Benutzerhandbuch Sigma-Serie Vollständige Druckerkalibrierung Vor Druckbeginn muss eine Druckerkalibrierung durchgeführt werden, um eine zuverlässige erste Schicht und Haftung des Drucks auf der Bauplatte zu gewährleisten und eine korrekte Ausrichtung beider Druckköpfe sicher- zustellen. Entfernen Sie den Schaumstoff unter den Kalibrierungsschrauben, sofern nicht bereits bei der... -
Seite 34: Z-Achse Anpassen
Erste Schritte | Einrichtungsassistent Benutzerhandbuch Sigma-Serie Für den Fall, dass Anpassungen vorgenommen werden mussten, wird vorgeschlagen, die gleiche Prozedur • erneut durchzuführen, um eine Feinjustierung der Bauplatte vorzunehmen. Tippen Sie auf die Schaltfläche Wie- derholen, um den Vorgang zu wiederholen. - Seite 35 Erste Schritte | Einrichtungsassistent Benutzerhandbuch Sigma-Serie Der Vorgang beginnt mit der Einstellung des Z-Offsets des linken Extruders. • Das Hotend wird aufgeheizt. Danach ist es zwingend erforderlich, die Düse mit einem Stück Papier oder einer • Metallbürste zu reinigen, um auszuschließen, dass sich Filament-Rückstände an der Düsenspitze befinden. Dies ist wichtig, da während der Einstellung eine Fühlerlehre zwischen Düse und Bauplatte geschoben werden muss.
- Seite 36 Erste Schritte | Einrichtungsassistent Benutzerhandbuch Sigma-Serie Für genauere Informationen, wie die Fühlerlehre unter die Düse geschoben werden muss, tippen Sie auf die Schaltfläche mit dem Info-Symbol oben rechts. Nun beginnt der Drucker mit dem Drucken eines kurzen Testdrucks, um den Prozess zu validieren. Es werden •...
-
Seite 37: Distanzplättchen Einsetzen
Vorgang für den zweiten Extruder wiederholen. • Distanzplättchen einsetzen Die BCN3D-Sigma-Serie verfügt über vier Druckmodi: Mono, Dual, Spiegeln und Duplizieren Während des Spiegelns und Duplizierens arbeiten beide Druckköpfe gleichzeitig. Damit dies fehlerfrei geschieht, müssen sich beide Düsen auf gleicher Höhe befinden. Aufgrund von Fertigungs- und Montagetoleranzen kann der Höhenunterschied jedoch bis zu 0,5 mm betragen. - Seite 38 Erste Schritte | Einrichtungsassistent Benutzerhandbuch Sigma-Serie Folgen Sie den Anweisungen in unserer Wissensdatenbank. Distanzplättchen einsetzen überspringen: Obwohl bei dieser Option der Höhenunterschied ausgeglichen wird, kann • es sein, dass der Druck eines Extruders eine unterschiedliche Haftung aufweist. Distanzplättchen einsetzen, um den Z-Offset mechanisch zu korrigieren: Der Druck eines Rafts erfordert Zeit •...
- Seite 39 Erste Schritte | Einrichtungsassistent Benutzerhandbuch Sigma-Serie Setzen Sie so viele Distanzplättchen ein, wie auf dem Display angezeigt. • Ziehen Sie die Schrauben wieder fest. • Schalten Sie das Gerät ein und folgen Sie den Anweisungen auf dem Bildschirm. •...
-
Seite 40: Xy-Achse Anpassen
Erste Schritte | Einrichtungsassistent Benutzerhandbuch Sigma-Serie XY-Achse anpassen Nach der Justierung des Z-Offsets muss der Abstand zwischen den beiden Druckköpfen angepasst werden. Dieser Vorgang ist sehr wichtig, wenn dasselbe Modell mit beiden Extrudern gedruckt wird, sowohl beim Zweifarbendruck als auch beim Druck mit Stützmaterial. -
Seite 41: Y-Achse Anpassen
Erste Schritte | Einrichtungsassistent Benutzerhandbuch Sigma-Serie Suchen Sie das am besten ausgerichtete Linienpaar und wählen Sie die Zahl, die diesen Linien auf dem Bildschirm • entspricht. Wenn keine der Linien gut genug ist, drücken Sie Wiederholen , um den Testdruck zu wiederholen. - Seite 42 Erste Schritte | Einrichtungsassistent Benutzerhandbuch Sigma-Serie Der Drucker druckt nun 10 Linien von vorne nach hinten entlang der X-Richtung mit beiden Extrudern, siehe • Abbildung: Suchen Sie das am besten ausgerichtete Linienpaar und wählen Sie die Zahl, die diesen Linien auf dem Bildschirm •...
-
Seite 43: Inbetriebnahme
Druck vorbreiten BCN3D Cura BCN3D Cura ist eine kostenlose und einfach zu bedienende Software für den 3D-Druck, mit der Sie Ihr digitales 3D- Modell für den Druck vorbereiten. Dieser komplexe Prozess wurde sorgfältig optimiert und für Produkte von BCN3D getestet. Im Ergebnis profitiert der Benutzer von einem einwandfreien 3D-Druckerlebnis und einer erhöhten Prozesssicherheit. -
Seite 44: Einen Drucker Hinzufügen, Der Mit Ihrem Konto Verlinkt Ist
Benutzerhandbuch Sigma-Serie Einen Drucker hinzufügen, der mit Ihrem Konto verlinkt ist • Um in BCN3d-Cura einen Drucker hinzuzufügen und von allen BCN3D-Cloud-Funktionen profitieren zu können, muss der Drucker registriert und mit dem Internet verbunden sein, so wie in den Abschnitten Netzwerk- Konnektivität... -
Seite 45: Normal
• Wählen Sie das Modell aus, es wird durch eine blaue Umrandung hervorgehoben. Verwenden Sie die Einste- llungswerkzeuge, um nach Bedarf zu verschieben, zu skalieren oder zu drehen. Besuchen Sie die Wissensdatenbank und laden Sie sich für weitere Information zu den Einstellungswerkzeugen BCN3D Cura-Handbuch herunter. - Seite 46 Inbetriebnahme | Druck vorbreiten Benutzerhandbuch Sigma-Serie • Modell anklicken und den Extruder zuweisen, mit dem gedruckt werden soll. • Wählen Sie dann das im entsprechenden Extruder geladene Material aus. • Profil wählen.
-
Seite 47: Dual
Inbetriebnahme | Druck vorbreiten Benutzerhandbuch Sigma-Serie • Klicken Sie auf Vorbereiten, um die Druckdatei zu erstellen. Dual • Wählen Sie Normal in der Liste der Druckmodi. • Klicken Sie auf Datei öffnen . • Wählen Sie die zu druckende STL-Datei aus. Sie finden ein Benchmark-Modell im Ordner Druckmuster. - Seite 48 Inbetriebnahme | Druck vorbreiten Benutzerhandbuch Sigma-Serie • Wählen Sie dann das im Extruder 1 geladene Material aus. • Wiederholen Sie den Vorgang mit dem anderen Teil, weisen Sie den Extruder 2 zu und wählen Sie dann das geladene Material aus.
-
Seite 49: Spiegeln
Inbetriebnahme | Druck vorbreiten Benutzerhandbuch Sigma-Serie • Profil wählen. • Klicken Sie auf Vorbereiten, um die Druckdatei zu erstellen. Spiegeln Drucken Sie das Modell und seine Spiegelung (entlang der X-Achse) gleichzeitig aus. Mit diesem Druckmodus wird die Druckkapazität verdoppelt, aber die verfügbare Fläche auf der Bauplatte wird auf weniger als die Hälfte des Originalformats reduziert. - Seite 50 Inbetriebnahme | Druck vorbreiten Benutzerhandbuch Sigma-Serie • Wählen Sie die zu druckende STL-Datei aus. Sie finden die Datei im Ordner Druckmuster. Sie werden feststellen, wie die verfügbare Druckgröße reduziert wird und die geladenen Modelle auto- matisch nach links verschoben werden. Die Modelle können noch modifiziert werden. Eine Vorschau der duplizierten oder gespiegelten Teile ist rechts zu sehen.
-
Seite 51: Duplizieren
Inbetriebnahme | Druck vorbreiten Benutzerhandbuch Sigma-Serie • Klicken Sie auf Vorbereiten, um die Druckdatei zu erstellen. Duplizieren Drucken Sie das gleiche Modell simultan mit zwei Druckköpfen und verdoppeln Sie die Druckkapazität. Dieser Mo- dus ist besonders gut geeignet für den Druck von kleinen Stückauflagen. Bedenken Sie, dass die verfügbare Fläche auf der Bauplatte um die Hälfte reduziert wird. -
Seite 52: Datei Drucken
• Klicken Sie auf Vorbereiten, um die Druckdatei zu erstellen. Datei drucken Der Drucker der Serie BCN3D Sigma ermöglicht das Drucken der Dateien auf zwei unterschiedlichen Wegen: Online- Druck, vom BCN3D-Cloud-Dasboard oder aus der BCN3D-Cura-Cloud, und Offline-Druck per SD-Speicherkarte. Online-Druck... -
Seite 53: Über Das Bcn3D-Cloud-Dashboard
Schaltfläche Datei speichern. Klicken Sie auf Datei speichern und legen Sie die Druckdatei (G-Code) irgendwo auf Ihrem Computer ab. Wählen Sie entweder die Schaltfläche Zur Cloud auf dem BCN3D-Cura-Dashboard oder öffnen Sie ein Browser- • Fenster und gehen Sie zu https:/ /cloud.bcn3d.com. -
Seite 54: Aus Der Bcn3D-Cura-Cloud
Werkzeugkarton enthalten) auf die gesamte Bauplatte aufzutragen, um sicherzustellen, dass Ihr Druck zuverlässig auf der Bauplatte haftet. Aus der BCN3D-Cura-Cloud Wenn Sie BCN3D-Cura geöffnet haben, wählen Sie die Schaltfläche Anmelden in der Kopfzeile. Daraufhin wird • ein Pop-up-Fenster geöffnet, in dem die Zugangsdaten für das BCN3D-Cloud-Konto abgefragt werden. -
Seite 55: Offline-Druck
Immer dann, wenn ein an das Netzwerk angeschlossener Drucker nicht verfügbar ist oder wenn die bevorzugte Op- tion darin besteht, einen Druckauftrag direkt vom Drucker aus auszuführen, steht der Offline-Druck zur Verfügung. In diesem Fall befindet sich ein SD-Kartenleser seitlich vom Touchscreen des BCN3D-Sigma-Druckers. Mit SD-Speicherkarte Legen Sie die SD-Speicherkarte (oder Micro-SD-Karte) in den Computer ein. -
Seite 56: Druck Von Der Bauplatte Lösen
Inbetriebnahme | Druck von der Bauplatte lösen Benutzerhandbuch Sigma-Serie Druck von der Bauplatte lösen Sobald der Druckvorgang beendet ist, wird dies auf dem Touchscreen angezeigt. Es gibt unterschiedliche Methoden, um den Druck abzulösen. Je nachdem welches Material Sie zum Drucken verwendet haben, unterscheidet sich das Verfahren geringfügig. -
Seite 57: Magigoo-Haftschicht Mehrfach Verwenden
Inbetriebnahme | Druck von der Bauplatte lösen Benutzerhandbuch Sigma-Serie Verwenden Sie kein Wasser im Inneren des Druckers! Dies kann den Drucker und die Elektronik in sei- nem Inneren beschädigen. • Bei kleinen Teilen die Bauplatte, auf der sich das Modell befindet, mit etwas Wasser besprühen. Sie werden hören, wie der Druck sich von der Bauplatte löst. -
Seite 58: Bewertung
Benutzerhandbuch Sigma-Serie Bewertung Die Bewertung ist eine sehr nützliche Funktion bei den Druckern der Serie BCN3D Sigma. Jeder Druckauftrag kann mit 1 bis 5 bewertet werden, wobei angegeben wird, wie schlecht bzw. gut der Druck aus dem Drucker kommt. Diese Informationen werden an die BCN3D-Cloud gesendet, wo verschiedene Statistiken angezeigt werden. Das hilft BCN3D auch bei der Verbesserung aktueller und zukünftiger Produkte. -
Seite 59: Menüstruktur
Menüstruktur Dieses Kapitel gibt einen Überblick über die Benutzeroberfläche der Serie Sigma. Um Ihren Drucker einzurichten oder andere Aktionen durchzuführen, befolgen Sie bitte die Vorgehensweise in den entsprechenden Abschnitten: Erste Schritte und Inbetriebnahme. Startbildschirm Im Hauptmenü gibt es für alle wesentlichen Aktionen, die der Benutzer ausführen kann, einen Menüpunkt: 1. -
Seite 60: Während Des Druckvorgangs
Menüstruktur | Drucken Benutzerhandbuch Sigma-Serie Beim Auswählen des Elements aus der Liste wird eine Bestätigung angezeigt. So wird sichergestellt, dass die Datei nicht versehentlich ausgewählt wurde. Es ist möglich, dass auf dem Bildschirm eine Meldung angezeigt wird, die darauf hinweist, dass die derzeit im Druc- ker verwendete Kombination von Materialien und/oder Hotends nicht mit der auf dem Druckauftrag ausgewählten... - Seite 61 Menüstruktur | Drucken Benutzerhandbuch Sigma-Serie In diesem Menü können die Benutzer unterschiedliche Aktionen durchführen. Einstellungen: Zugriff auf verschiedene Parameter, die während des Drucks verändert werden können: Anpassung der Temperaturen der Bauplatte und Hotends, Kühlerlüfter-Geschwindigkeit, Durchflussrate, Druckgeschwindigkeit oder Lichtintensität. Pause: Hält den laufenden Druck an. Die Druckköpfe bewegen sich automatisch zurück in ihre Ausgangsposition.
-
Seite 62: Dienstprogramme
Menüstruktur | Dienstprogramme Benutzerhandbuch Sigma-Serie Dienstprogramme: Wählen Sie das Menüsymbol Dienstprogramme , um durch alle Einrichtungs-, Wartungs- und Kalibrierungsoptio- nen zu scrollen. Filament In diesem Menü werden alle möglichen Operationen im Zusammenhang mit dem Druckmaterial angezeigt. Laden: Dieser Vorgang beschreibt die Schritte, die für das Laden des Hotends mit Filament notwendig sind. - Seite 63 Menüstruktur | Dienstprogramme Benutzerhandbuch Sigma-Serie Ein Blick auf die Rückseite des Gerätes kann dabei helfen zu erkennen, ob sich das Filament in der richtigen Position befindet. • Folgen Sie den Anweisungen auf dem Display, um den Vorgang abzuschließen. Am Ende sollte das Filament aus der Düse austreten.
- Seite 64 Menüstruktur | Dienstprogramme Benutzerhandbuch Sigma-Serie Entladen: Dieser Vorgang beschreibt die Schritte, die nötig sind, um das Material aus dem Hotend zu entfernen. Normalerweise wird dieser Schritt vor dem Laden von neuem Material durchgeführt. • Wählen Sie den Extruder, aus dem das Material entfernt werden soll.
-
Seite 65: Kalibrierung
Menüstruktur | Dienstprogramme Benutzerhandbuch Sigma-Serie Kalibrierung Für die Kalibrierung des Druckers stehen mehrere Optionen zur Verfügung. Bauplatten-Nivellierung Dieser Vorgang gewährleistet, dass die Bauplatte vor dem Druck absolut gerade ist. Diese Operation ist sehr einfach durchzuführen und gleichzeitig sehr wichtig, um gute Ergebnisse zu erzielen. - Seite 66 Menüstruktur | Dienstprogramme Benutzerhandbuch Sigma-Serie Sobald der Z-Offset an beiden Extrudern durchgeführt ist, gibt der Drucker an, wie viele Distanzplättchen eingesetzt werden müssen, um den Höhenunterschied beider Düsen auszugleichen. Dies ermöglicht einen einheitlicheren Druck in den Modi "Spiegeln" und "Duplizieren". Für weitere Informationen über das Einsetzen von Distanzplättchen finden Sie in dieser Anleitung unter...
-
Seite 67: Wartung
Menüstruktur | Dienstprogramme Benutzerhandbuch Sigma-Serie Wartung Dieser Menüpunkt enthält verschiedene Operationen, die der Benutzer bei der Durchführung von Wartungsaufgaben einsetzen kann. Für weitere Informationen über Wartungsprozesse und die empfohlenen Wartungsintervalle finden Sie in dieser Anleitung im Abschnitt Wartung. Plattform bewegen: Diese Funktion wird eingesetzt, wenn es erforderlich ist, die Plattform abzusenken oder anzuheben. -
Seite 68: Drucker Einrichten
Menüstruktur | Dienstprogramme Benutzerhandbuch Sigma-Serie Autotuning Hotends: Dieser Vorgang regelt die Hotend-Parameter zur Temperatursteuerung. Dieser Schritt muss durchführt werden, wenn ein Hotend gewechselt wird. Es handelt sich hierbei um einen sehr einfachen Vorgang, der automatisch ausgeführt wird. Folgen Sie einfach den Anweisungen auf dem Display. - Seite 69 Menüstruktur | Dienstprogramme Benutzerhandbuch Sigma-Serie Komponenten einrichten: Dieser Setup-Bildschirm zeigt die aktuelle Konfiguration der Hotends im linken sowohl rechten Extruder an, und ob der Filament-Auslauf-Sensor und der Tür-Sensor aktiviert ist oder nicht. Lichtstärke: Reguliert die Helligkeit der LEDs im Drucker.
- Seite 70 Menüstruktur | Dienstprogramme Benutzerhandbuch Sigma-Serie Drahtloseinstellungen: Wenn der WLAN-Stick angeschlossen und die Drahtlosschnittstelle eingeschaltet ist, zeigt dieses Menü die Liste der Drahtlosnetzwerke an, mit denen der Benutzer den Drucker verbinden kann. Oben rechts im Bildschirm kann die WLAN-Schnittstelle ausgeschaltet werden. In diesem Fall oder wenn der WLAN-Stick nicht angeschlossen ist, zeigt dieses Menü...
- Seite 71 Sprache: Zeigt die Liste der verfügbaren Sprachen. Wählen Sie die gewünschte Sprache aus, und der Drucker stellt die Menüs und Informationen automatisch auf diese Sprache um. Drucker registrieren: Sofern der Drucker nicht vom BCN3D-Cloud-Dashboard aus registriert wurde, wird dieser Schritt vom Assistenten ausgeführt, um den Drucker erneut zu registrieren und mit dem Konto des Benutzers zu verknüpfen.
-
Seite 72: Temperaturen
Menüstruktur | Temperaturen Benutzerhandbuch Sigma-Serie Temperatur: Wählen Sie das Menüsymbol Temperatur um die Temperaturen für die Hotends und das Heizbett zu kontrollieren. Die Temperaturen werden in folgenden Formaten angezeigt: Ist-Temperatur / Soll-Temperatur (Beispiel: 117º / 200º) Das Vorheizen dieser Elemente erfolgt durch Tippen auf die entsprechende Schaltfläche. Die Aufwärmtemperaturen werden vom Drucker vorgegeben, abhängig von den Materialien, die in die Extruder geladen... -
Seite 73: Information
überprüfen oder um zu erfahren, wie Sie bei Bedarf Unterstützung erhalten können. Es gibt drei Optionen: BCN3D kontaktieren: Sie erhalten die Adresse, Telefonnummer und E-Mail-Adresse, um den Hersteller zu kontaktieren. Geräte-Information: Sie erhalten Informationen über die Version der verschiedenen Softwarepakete, die im Drucker installiert sind, und die Seriennummer des aktuellen Geräts. -
Seite 74: Wartung
Wartung ist eine sehr wichtige Aufgabe, die Sie täglich im Blick behalten müssen, um den Drucker in einem guten Zustand zu halten und immer mit maximaler Leistung zu arbeiten. Die folgenden Informationen zeigen, welche Tätigkeiten zur ordnungsgemäßen Wartung des BCN3D Sigma D25 sind und in welchen Intervallen sie erfolgen müssen. Die Wartungsarbeiten nehmen nicht viel Zeit in Anspruch und sind nicht schwierig. -
Seite 75: Hotend
Wartung | Hotend Benutzerhandbuch Sigma-Serie Hotend Hotends sind ein sehr wichtiger Bestandteil Ihres Druckers. Von ihnen hängt die Qualität und Zuverlässigkeit des Druckers ab. Wir empfehlen Ihnen, die Hotends zu pflegen. So können Sie ihre Lebensdauer erhöhen, die auf über 1000 Druckstunden geschätzt wird. Diese Zeitspanne ist von der Art des verwendeten Materials und der ordnungsgemäßen Wartung abhängig. -
Seite 76: Extruder
Wartung | Extruder Benutzerhandbuch Sigma-Serie Extruder Die Extrudermotoren sind für die Filament-Zufuhr in Richtung Hotend verantwortlich. Von ihnen hängt es ab, dass sich die richtige Materialmenge in der Düsenspitze befindet. Es handelt sich in der Regel um stark beanspruchte Bauteile, die ständig in Bewegung sind, so dass sie sehr sorgfältig gewartet werden müssen. -
Seite 77: Bauplatte
Wartung | Bauplatte Benutzerhandbuch Sigma-Serie Bauplatte Die Bauplatte ist eine sehr empfindliche Komponente des Druckers, die bei unsachgemäßer Behandlung brechen oder sich abnutzen kann. Eine korrekte Kalibrierung, und damit eine gute Druckqualität, hängt davon ab, wie eben und sauber diese Oberfläche ist. Dieses Bauteil müssen Sie jedes Mal warten, wenn Sie einen Druckvorgang starten. -
Seite 78: Bewegungssystem
BCN3D- Drucker. Firmware aktualisieren BCN3D möchte Ihnen ein großartiges Druckererlebnis bieten. Daher arbeiten wir kontinuierlich daran, Firmware- Updates für unsere Drucker zu entwickeln. Um sicherzustellen, dass Ihr Drucker mit den neuesten Funktionen ausgestattet ist, empfiehlt es sich, die Firmware auf dem neuesten Stand zu halten. -
Seite 79: Fehlerbehebung
Kundendienst kontaktieren. Fehlermeldung Fehlermeldung ist eine Liste von Fehlern, die BCN3D Sigma Series über den Bildschirm anzeigen kann, um die spezifische Ursache oder die Ursachen des Fehlers zu identifizieren. Ein Fehler ist das Fehlschlagen eines Prozesses, der keine Ergebnisse liefert. -
Seite 80: Beschreibung
Der Drucker aktiviert den Not-Halt, wenn er einen Not-Halt Befehl nicht beenden kann. Dieses Problem hängt meist mit Navigationsproblemen zusammen. Der BCN3D-Drucker ist auf einen unbekannten Fehler gestoßen. Die Ursache des Fehlers ist uns leider nicht bekannt. Unbekannter Fehler Bitte kontaktieren Sie den technischen Kundendienst von BCN3D Technologies, indem Sie oben eine Support-Anfrage stellen. -
Seite 81: Glossar
Orten platziert sind, und Ihren Drucker ganz einfach mit anderen Teamkollegen teilen. BCN3D Cura: BCN3D Cura ist eine kostenlose und einfach zu bedienende Software für den 3D-Druck, mit der Sie Ihr Modell für den 3D-Druck vorbereiten. Sie bietet eine intuitive Benutzeroberfläche und einen optimierten Workflow, sowohl für Neueinsteiger als auch für erfahrene Benutzer. - Seite 82 SD-Speicherkarte: Sie können eine SD-Karte verwenden, um Druckdateien zu und von den BCN3D-Druckern zu übertragen Einrichtungsassistent: Der Teil der Abläufe, die ausgeführt werden, wenn Sie den BCN3D-Drucker zum ersten Mal einschalten. Der Einrichtungsassistent hilft Ihnen beim Laden des Materials, bei der Kalibrierung und beim Starten eines Testdrucks.
-
Seite 83: Filamente
Filamente Besuchen Sie die BCN3D-Website, um mehr über das Filament-Portfolio zu erfahren oder besuchen Sie die Wissensdatenbank, um mehr über die Handhabung und den Druck mit unterschiedlichen Materialtypen zu lernen. -
Seite 84: Bcn3D Technischer Kundendienst
Wenn Sie keinen technischen Support benötigen, aber dennoch mit uns Kontakt aufnehmen möchten, können Sie uns an die unten stehende Adresse eine E-Mail senden. Ein Experte von BCN3D Technologies wird sich so schnell wie möglich mit Ihnen in Verbindung setzen. -
Seite 85: Allgemeine Geschäftsbedingungen
Die Begriffe „wir”, „uns” und „unser” beziehen sich auf Wenn Sie einen Fehler im Betrieb des Produkts BCN3D Technologies. Die Begriffe „Sie” und „Ihr/-e” feststellen, haben Sie 7 Arbeitstage ab Erhalt des beziehen sich auf die Person oder das Unternehmen, Produkts Zeit, den Fehler zu melden und das Gerät... - Seite 86 • verpackt sein. Für den Fall, dass die Bestellung nicht in der verschlossenen Originalverpackung zurückgegeben wird, obliegt es der Entscheidung von BCN3D Technologies das Paket anzunehmen, abzulehnen oder eine Wertminderung zu veranschlagen. • Sobald wir von Ihnen die Mitteilung erhalten, dass das Gerät verpackt und transportbereit ist,...
-
Seite 87: Open Source
CAD/CAM-Software bis hin zu dem Code, mit dem die Druckbefehle an das Gerät übermittelt werden um physische Objekte zu drucken. Die BCN3D-Sigma-Drucker verwenden viele dieser Open-Source-Tools und -Technologien wie Marlin-Software und die vorbereitete Cura-Software. Marlin steuert alle Komponenten des Druckers und Cura übersetzt die 3D-Datei in G-Code, eine Sprache, die der Drucker versteht. - Seite 88 Benutzerhandbuch Sigma-Serie MSS-2021-DE-v2.1...
