Garderobe Goliath
2

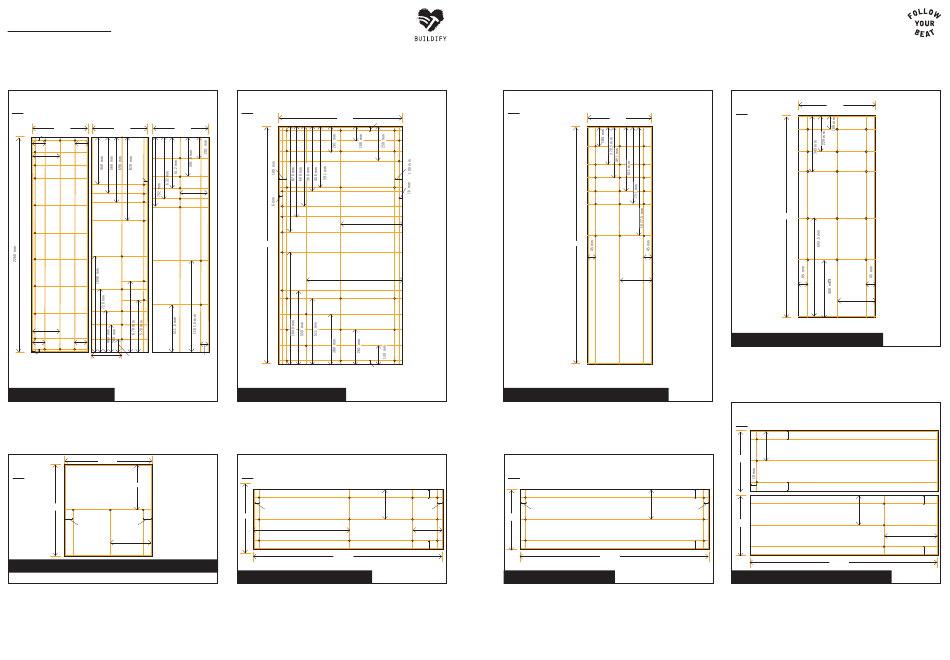

Zwecks Übersichtlichkeit werden die Bohrlöcher
auf drei verschiedenen Skizzen dargestellt.
441 mm
441 mm
441 mm
10 mm
100 mm
100 mm
100 mm
220 mm
250 mm
6 mm
400 mm
700 mm
100 0
mm
130 0
mm
160 0
mm
190 0
mm
250 mm
2160
mm
100 mm
100 mm
10 mm
239 mm
100 mm
KLEINE RÜCKWAND BOHREN
Die kleine Rückwand entsprechend der Skizze mit dem Vorbohrer
vorbohren. Durch diese Bohrlöcher verschraubst Du später diese
Rückwand mit der fertigen Konstruktion.
4
480 mm
240 mm
480 mm
45 mm
45 mm
240 mm
SEITENWAND LINKS UND STÜTZWAND BOHREN UND SENKEN
Die Seitenwand links unten und die Stützwand entsprechend der Skiz-
ze mit dem Vorbohrer mit Senker bohren und senken. – die beiden Teile
können mit den rauen Seiten aneinandergelegt und in einem Arbeits-
gang gebohrt werden. Die Bohrungen der unten liegenden Stützwand
anschließend von der glatten Seite separat senken, sodass die beiden
Teile spiegelgleich werden. Durch diese Bohrlöcher verschraubst Du
später beide Teile mit dem Regalboden unten.
3
raue Seite
957 mm
220 mm
480 mm
2260 mm
800 mm
104 mm
GROSSE RÜCKWAND BOHREN
Die große Rückwand entsprechend der Skizze mit dem Vorbohrer
vorbohren. Durch diese Bohrlöcher verschraubst Du später diese
Rückwand mit der fertigen Konstruktion.
5
glatte Seite
10 mm
480 mm
800 mm
1400 mm
BODENPLATTE BOHREN UND SENKEN
Die Bodenplatte entsprechend der Skizze mit dem Vorbohrer mit
Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du
später diese Bodenplatte mit der Seitenwand links unten, der Stütz-
wand, der Zwischenwand 2 und der Seitenwand rechts.
6
raue Seite
10 mm
10 mm
SEITENWAND RECHTS BOHREN UND SENKEN
Die Seitenwand rechts entsprechend der Skizze mit dem Vorbohrer
mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst
Du später diese Seitenwand mit den Regalböden 1 – 4.
8
raue Seite
45 mm
240 mm
10 mm
10 mm
480 mm
239,5 mm
45 mm
DECKEL BOHREN UND SENKEN
Den Deckel entsprechend der Skizze mit dem Vorbohrer mit Senker
bohren und senken. Durch diese Bohrlöcher verschraubst Du später
diesen Deckel mit der Seitenwand links oben und der Seitenwand
rechts.
7
glatte Seite
480 mm
2218 mm
240 mm
ZWISCHENWAND 1 BOHREN UND SENKEN
Die Zwischenwand 1 entsprechend der Skizze mit dem Vorbohrer mit
Senker bohren und senken. Durch diese Bohrlöcher verschraubst
Du später diese Zwischenwand mit den Regalböden 1 – 5 und der
Sitzfläche.
9
480 mm
glatte Seite
45 mm
240 mm
10 mm
480 mm
45 mm
1400 mm
REGALBODEN OBEN 2 BOHREN UND SENKEN
Den Regalboden oben 2 entsprechend der Skizze mit dem Vorbohrer
mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst
Du den Regalboden oben 2 später mit der Zwischenwand und der
Seitenwand oben links.
glatte Seite
480 mm
1336 mm
240 mm
45 mm
240 mm
glatte Seite
45 mm
45 mm
240 mm
raue Seite
420,5 mm
45 mm
1379 mm
