Garderobe Goliath
SICHERHEIT
Bitte beachte die Sicherheitshinweise am Ende dieser Anleitung.
MATERIALIEN
84 x Universalschraube Senkkopf
m. I-Stern 4,0x50 mm
61 x Universalschraube Pan-Head
m. I-Stern 3,5x20 mm
WERKZEUGE
Bohrschrauber
Vorbohrer mit Senker
Bit-Set
Zollstock
Bleistift
Schleifpapier
Körnung 120
Handschleifklotz
Winkelmaß
Zuschnittliste Siebdruckplatten Sperrholz (21 mm)
Seitenwand links oben: 1 Stück à 480x360 mm
Deckel:
1 Stück à 480x1400 mm
Regalboden oben 1:
1 Stück à 480x1358 mm
Regalboden oben 2:
1 Stück à 480x1379 mm
Seitenwand rechts:
1 Stück à 480x2218 mm
Regalboden 1– 4:
4 Stücke à 480x410 mm
Regalboden 5:
1 Stück à 480x181 mm
Zwischenwand 1:
1 Stück à 480x1300 mm
Zwischenwand 2:
1 Stück à 480x1130 mm
Sitzfläche:
1 Stück à 480x1150 mm
Regalboden unten:
1 Stück à 480x1130 mm
Bodenplatte:
1 Stück à 480x1400 mm
Seitenwand links unten: 1 Stück à 480x520 mm
Stützwand:
1 Stück à 480x520 mm
Zuschnittliste Siebdruckplatte Sperrholz (15 mm)
Rückwand groß:
1 Stück à 958x2260 mm
Rückwand klein:
1 Stück à 441x2260 mm
6 x Garderobenhaken 1 Haken, Alu eloxiert 145x20x95 mm

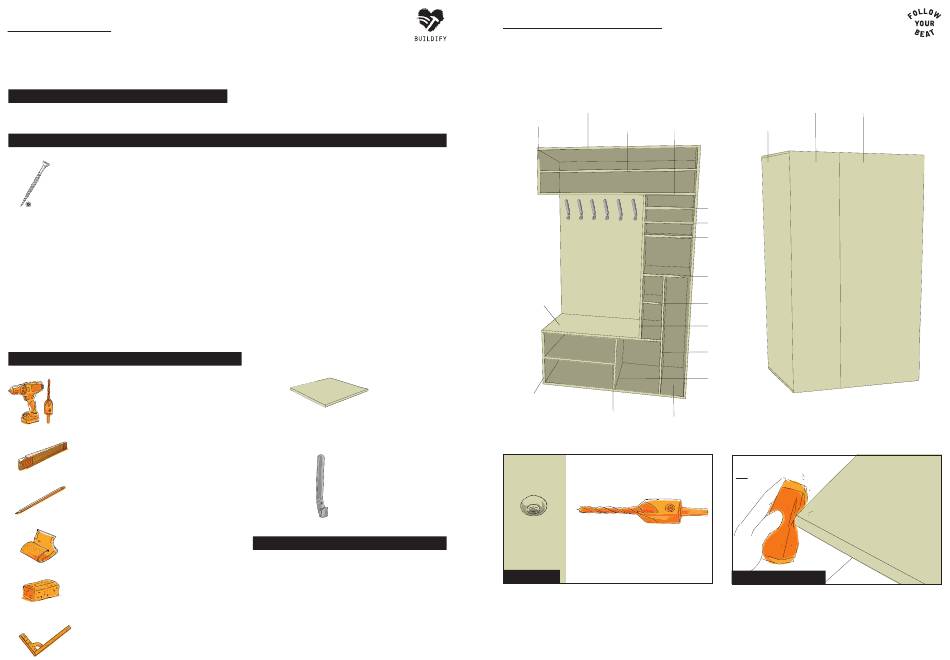

AUFBAU
Achtung: Einige Teile sind über 2 m lang, und die Konstruk-
tion wird zum einfacheren Verschrauben ab Bild 13 gekippt.
Deshalb empfiehlt es sich, die Garderobe mit zwei Personen zu
bauen.
Anleitung in 21 Schritten
Deckel
Seitenwand links oben
Regalboden oben 1
Regalboden oben 2
Sitzfläche
Seitenwand links unten
Regalboden unten
Bodenplatte
TIPP: BOHREN
Für das Bohren empfiehlt sich ein „Vorbohrer mit Senker". Damit
entsteht am oberen Ende des Bohrlochs ein Konus, der Platz für den
Schraubenkopf bietet. Der Schraubenkopf steht dadurch nicht über,
und Du vermeidest Risse im Holz!
Rückwand klein
Rückwand groß
Seitenwand rechts
Regalboden 1
Regalboden 2
Regalboden 3
Regalboden 4
Regalboden 5
Zwischenwand 1
Zwischenwand 2
Stützwand
1
SÄGEKANTEN SCHLEIFEN
Schleifpapier um den Handschleifklotz wickeln und die Sägekanten
schleifen, bis alle rauen Stellen glatt sind.
