Allgemeines

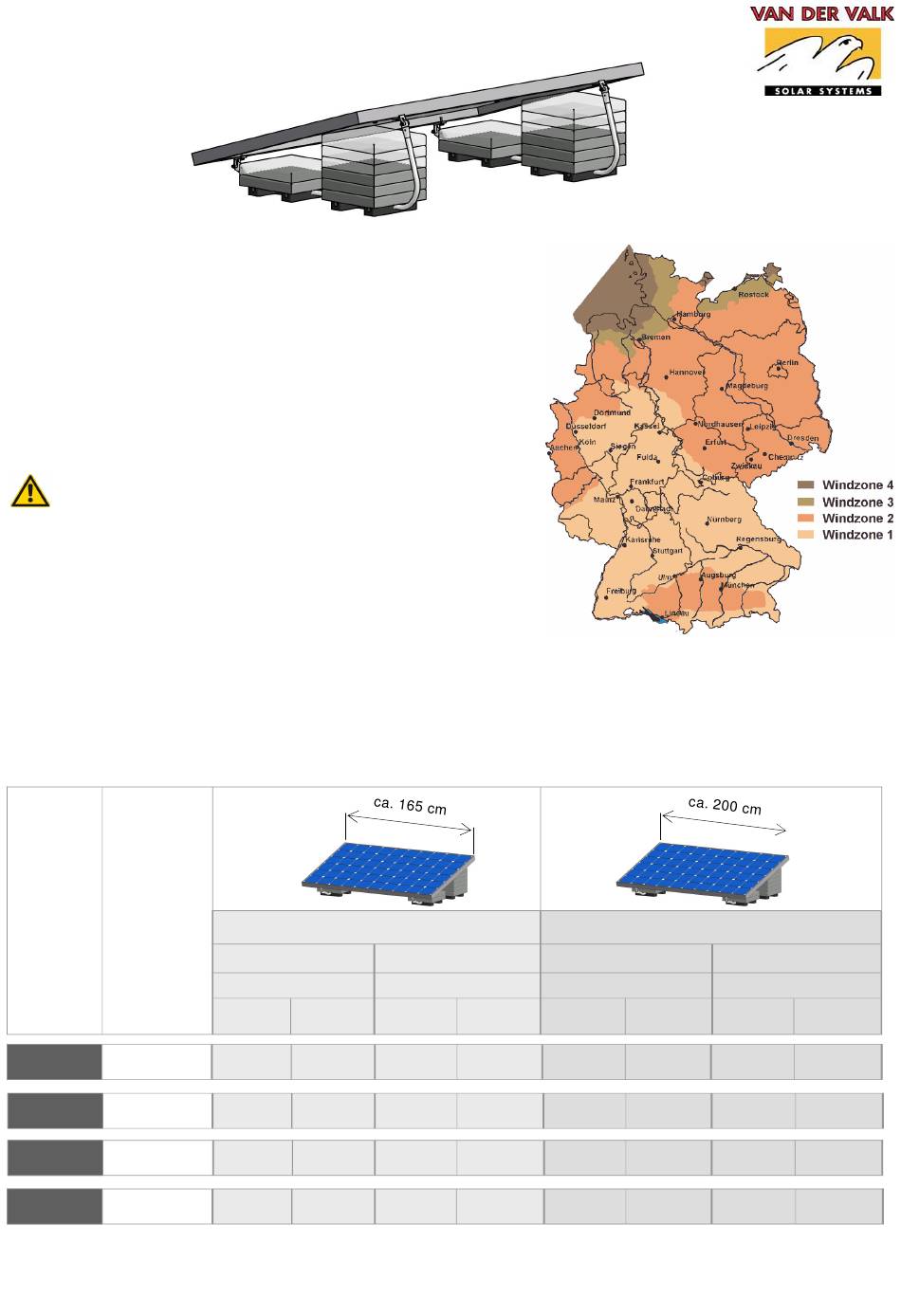

Das Montagesystem ValkBox
Platten werden in den Bereichen G1, G2, G3 und G4 angebracht.
Wählen Sie zuerst aus der nachstehenden Übersicht Ihre Windlastzone aus.
Wählen Sie anschließlich die betreffende Dachdeckungsart aus der Tabelle zur betref-
fenden Modullänge aus. Bitumen und EPDM haben einen höheren Reibungswiderstand,
sodass für diese Dachdeckungsarten weniger Ballast erforderlich ist. Wählen Sie an-
schließend die Tabelle zur betreffenden Windlastzone und die Reihe zur betreffenden
Gebäudehöhe aus. Daraus ergeben sich die benötigten Anzahlen an Betonplatten für
die Bereiche G1, G2, G3 und G4.
Bei der Berechnung der Plattenzahlen in den nachstehenden Tabellen sind wir
von handelsüblichen Betonplatten mit den Abmessungen 30x30x4,5 cm und
einem Gewicht von 9 kg ausgegangen. Wenn Sie Betonplatten mit anderen Abmess-
ungen und daher auch einem anderen Gewicht verwenden, muss die Anzahl der ver-
wendeten Platten entsprechend angepasst werden.
Übersicht : benötigten Anzahlen an Betonplatten für die Bereiche G1, G2, G3 und G4.
Handelsüblichen Betonplatten mit den Abmessungen 30x30x4,5 cm und einem Gewicht von 9 kg ausgegangen.
Meereshöhe < 800 m.
Geländekategorie IV Stadtgebiete, bei denen mindestens 15 % der Fläche mit Gebäuden bebaut sind, deren mittlere Höhe 15 m
überschreitet.
Höhe
Windzone
WZ 1
0 - 16 meter
WZ 2
0 - 16 meter
WZ 3
0 - 16 meter
WZ 4
0 - 16 meter
Bp = Betonplatten
)
*
Die Anzahl der zu verwendenden Betonplatten ist eine Mindestanzahl, an Stelle von halben Platten kann man daher auch ganze Platten benutzen, z. B. vier Platten
statt 3,5 Platten.
Benötigter Ballast
G1
G3
®
3 muss mit Betonplatten beschwert werden. Diese
Länge der Module ca. 165 cm (Breite 98 - 100 cm)
Bitumen + EPDM
Position
G1 und G2
G3 und G4
1 Bp
2 Bp
1 Bp
3 Bp
1 Bp
3,5 Bp *
1 Bp
4,5 Bp *
G2
G4
Beton
Position
G1 und G2
G3 und G4
1 Bp
2 Bp
1 Bp
3 Bp
)
)
1 Bp
3,5 Bp *
)
)
1 Bp
4,5 Bp *
- 4 -
Länge der Module ca. 200 cm (Breite 98 - 100 cm)
Bitumen + EPDM
Position
G1 und G2
G3 und G4
)
1 Bp
2,5 Bp *
)
1 Bp
3,5 Bp *
1 Bp
4 Bp
)
1 Bp
5,5 Bp *
Beton
Position
G1 und G2
G3 und G4
)
1 Bp
2,5 Bp *
)
1 Bp
3,5 Bp *
)
1 Bp
4,5 Bp *
1 Bp
6 Bp
